Уход за автомобилем

9-8

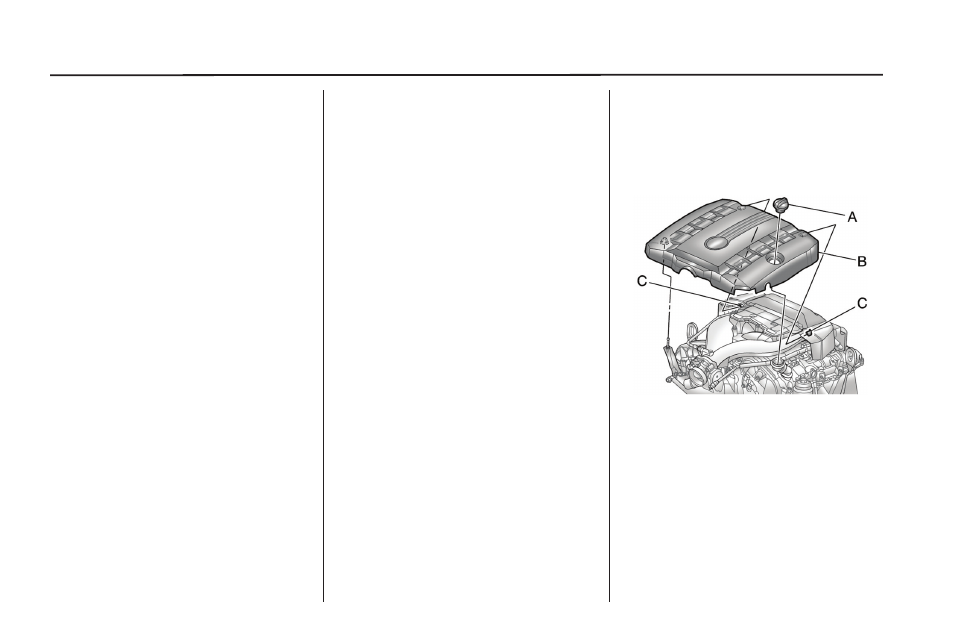

Шумозащитный кожух
двигателя

Шумозащитный кожух
двигателя (CTS)

Для снятия:
1.

Снимите крышку (А) маслозаливной

горловины.

2.

Поднимите правый передний угол

шумозащитного кожуха (В) двигате-

ля, чтобы отсоединить его от шпиль-

ки со сферическим наконечником.

3.

Потяните шумозащитный кожух (B)

по направлению к передней части

автомобиля, чтобы задние выступы

(C)

вышли из фиксаторов.

H.

Крышка системы промежуточного

охлаждения наддувочного воздуха.

См. «Система охлаждения

двигателя», стр. 9-17.

I.

Вентиляторы системы охлаждения

двигателя (не видны). См.«Система

охлаждения двигателя», стр. 9-17.

J.

Бачок жидкости гидропривода

выключения сцепления (при

соответствующей комплектации

(

не виден)). См. «Гидропривод

выключения сцепления», стр. 9-13.

K.

Бачок с тормозной жидкостью.

См. «Тормозная система»,

стр. 9-26.

L.

Крышка расширительного бачка

системы охлаждения двигателя.

См. «Охлаждающая жидкость»,

стр. 9-18.

M.

Бачок рабочей жидкости

гидроусилителя рулевого

управления (под шумозащитным

кожухом двигателя). См. «Рабочая

жидкость гидроусилителя
рулевого управления», стр. 9-24
.

N.

См. «Воздухоочиститель/

воздушный фильтр», стр. 9-14.

A.

Бачок жидкости омывателей стекол.

См. «Жидкость омывателей

стекол», стр. 9-25.

B. «Блок предохранителей

в моторном отсеке (CTS купе
и седан)», стр. 9-36

или «Блок

предохранителей в моторном
отсеке (CTS-V купе и седан),
стр. 9-40
.

C.

Вынесенная «положительная» (+)

клемма. См. «Запуск двигателя от

аккумуляторной батареи другого
автомобиля», стр. 9-80
.

D.

Вынесенная «отрицательная» (-)

клемма. См. «Запуск двигателя от

аккумуляторной батареи другого

автомобиля», стр. 9-80.

E.

Крышка маслозаливной

горловины двигателя (не видна).

См. «Моторное масло», стр. 9-9.

F.

Маслоизмерительный щуп.

См. «Моторное масло», стр. 9-9.

G.

Фильтрующий элемент

воздухоочистителя системы

вентиляции. См. «Фильтрующий

элемент воздухоочистителя
системы вентиляции», стр. 7-7
.
