47 ...

Глава 4

МОТОРНЫЙ ОТСЕК

„

Высоковольтное
электрооборудование

ПРЕДОСТЕРЕЖЕНИЕ

Контакт с высоковольтным
оборудованием может при-
вести к поражению электриче-
ским током, серьезным ожогам
и даже к смерти.

Высоковольтные устройства
обозначены предупреждаю-
щими этикетками, и их обслу-
живание должны проводить
только квалифицированные
техники на станции техниче-
ского обслуживания официаль-
ного дилера.

Запрещается снимать, вскры-
вать или пытаться внести
какие-либо изменения в кон-
струкцию этих устройств.

Избегайте прикасаться к про-
водам с оранжевой изоляцией.
Запрещается обрезать или
вносить какие-либо изменения
в высоковольтные провода и
кабели.

1

2

4

3

5

6

11

10

9

8

7

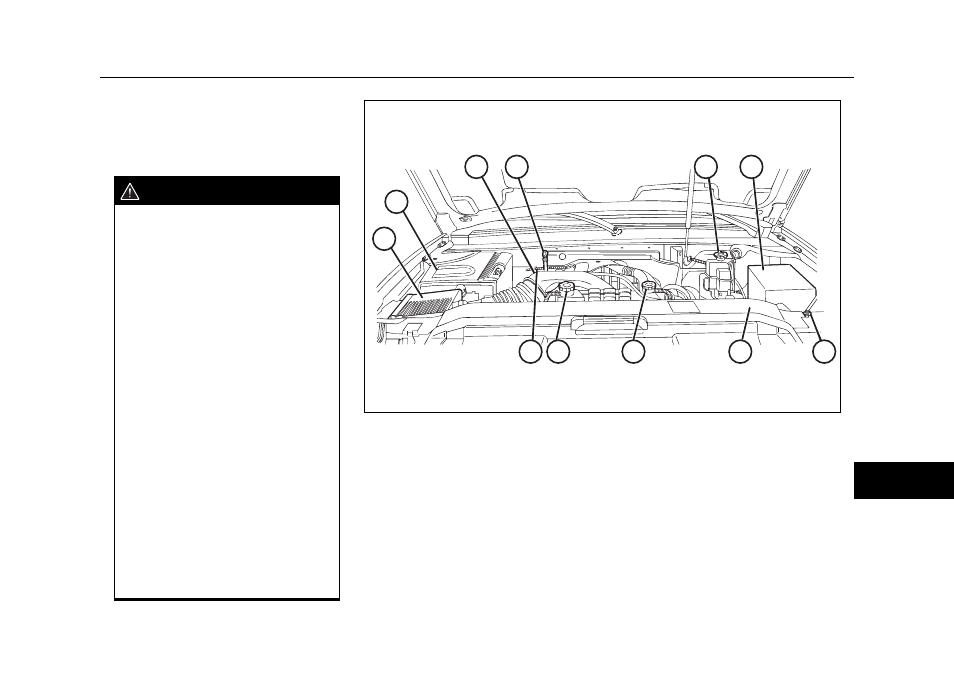

Общий вид моторного
отсека

Открыв капот, вы увидите следую-
щие компоненты:

1. Воздухоочиститель/воздуш-

ный фильтр

2. Управляющий модуль силово-

го электродвигателя/генера-
тора

3. Масляный щуп двигателя

4. Масляный щуп автоматиче-

ской коробки передач

5. Бачок с тормозной жидкостью

6. Блок предохранителей в мо-

торном отсеке

7. Крышка маслозаливной горло-

вины двигателя
