Инструкция по эксплуатации Pioneer DJM-1000
Страница 11
11
ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ (ЭЛЕМЕНТЫ ПУЛЬТА И ИХ ФУНКЦИИ)
24. Индикатор назначения канала правой стороны крос-
сфейдера (В)
При включении питания светится оранжевым цветом.
25. Движок канального фейдера
Служит для регулировки громкости каждого канала.
(Диапазон регулировки : от — до 0 дБ).
Выходная характеристика зависит от кривой канального фейдера, установ-
ленной регулятором CURVE ADJUST в секции CH FADER.
Секция управления общим выходом
23. Фейдер MASTER [Общий]
Используется для настройки уровня общего сигнала.
(Диапазон регулировки: от — до 0 дБ).
Общий сигнал представляет собой комбинацию из сигнала канала, для
которого переключателем CROSS FADER ASSIGN задано положение THRU,
сигнала, проходящего через кроссфейдер, и сигнала с главного микрофона
(в зависимости от режима добавляется и сигнал из входа RETURN).
27. Регулятор MASTER BALANCE [Баланс общего сигнала]
Используется для настройки баланса левого/правого каналов общего выхо-
да, контрольного выхода, выхода на запись и цифрового выхода.
28. Индикаторы (левый, правый) уровня общего сигнала
(MASTER LEVEL)
Столбиковые индикаторы, которые отображают выходной уровень левого
(L) и правого (R) каналов. Каждый сегмент задерживает отображение пико-
вого уровня на секунды.
29. Выключатель/индикатор изолятора (ON)
Включает и выключает изолятор (эквалайзер) общего сигнала.
Изолятор функционирует в отношении общего выхода MASTER 1, общего
выхода MASTER , контрольного выхода, выхода на запись и цифрового
выхода.
В положении ON [Вкл] индикатор светится, в положении OFF [Выкл] – гаснет.
30. Регулятор высоких частот (HI) общего изолятора
Служит для настройки высоких частот общего выходного сигнала.
(Диапазон регулировки: от — до +6 дБ).
31. Регулятор средних частот (MID) общего изолятора
Служит для настройки средних частот общего выходного сигнала.
(Диапазон регулировки: от — до +6 дБ).
32. Регулятор низких частот (LOW) общего изолятора
Служит для настройки низких частот общего выходного сигнала.
(Диапазон регулировки: от — до +6 дБ).
Секция управления контрольным сигналом
33. Регулятор высоких частот (HI) эквалайзера BOOTH
MONITOR [Контрольный сигнал в кабинке ди-джея]
Служит для настройки высоких частот контрольного сигнала.
(Диапазон регулировки: от -6 дБ до +6 дБ).
34. Регулятор низких частот (LOW) эквалайзера BOOTH
MONITOR [Контрольный сигнал в кабинке ди-джея]
Служит для настройки низких частот контрольного сигнала.
(Диапазон регулировки: от -6 дБ до +6 дБ).
35. Регулятор громкости (LEVEL) контрольного сигнала
Служит для настройки уровня громкости контрольного сигнала, поступаю-
щего в кабинку ди-джея.
Уровень регулируется независимо от положения фейдера общего сигнала.
(Диапазон регулировки: от — до 0 дБ).
Секция наушников
36. Переключатель
режима
работы
наушников
HEADPHONES(MONO SPLIT/STEREO)
MONO SPLIT:
Источник аудиосигнала, выбранный с помощью кнопки CUE [Контроль],
подается на левый канал, а общий аудиосигнал – на правый канал (если
кнопкой CUE выбрано MASTER).
STEREO:
Выбранный источник аудиосигнала воспроизводится в режиме стерео.
37. Регулятор микширования сигналов (MIXING) для на-
ушников
При вращении регулятор по часовой стрелке (в сторону MASTER) в наушни-
ках будет слышен общий сигнал (если кнопкой выбран CUE канал MASTER);
при вращении регулятора против часовой стрелки (к положению CUE) в
наушниках будет слышна комбинация канала, выбранного кнопкой CUE и
сигнала внешнего процессора эффектов (RETURN).
38. Регулятор уровня сигнала (LEVEL) для наушников
Настраивает уровень выходного сигнала в наушниках.
(Диапазон регулировки: от — до 0 дБ).
39. Гнездо PHONES [Наушники] для подключения наушни-
ков
Секция SEND/RETURN [Посыл/Возврат]

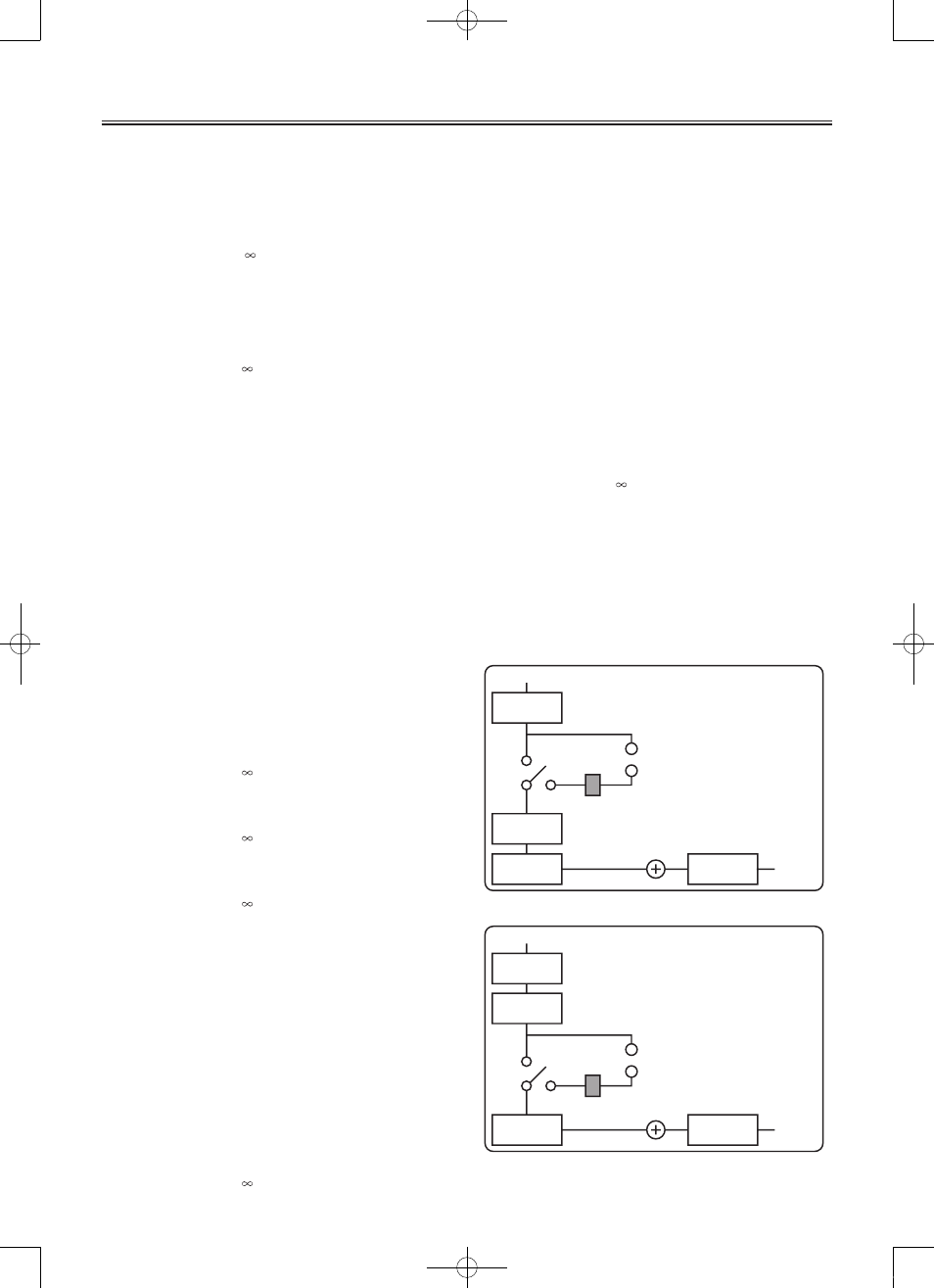

40. Переключатель типа
Служит для переключения с фазы посыла (SEND) на фазу возврата (RETURN)
сигнала, когда подключен внешний процессор эффектов (см. стр. 14).
Тип Pre-Insert [До разрыва]
Тип Post-Insert [После разрыва]
Вход
Эквалайзер
ПОСЫЛ
ВОЗВРАТ
Выкл. П/В
Уровень П/В
Кан.
фейдер
Кроссфейдер
Мастер-
фейдер
Выход
Вход
Эквалайзер
ПОСЫЛ
ВОЗВРАТ
Выкл. П/В
Уровень П/В
Кан.
фейдер
Кроссфейдер
Мастер-
фейдер
Выход
