Инструкция по эксплуатации Humminbird TK-550
Страница 4

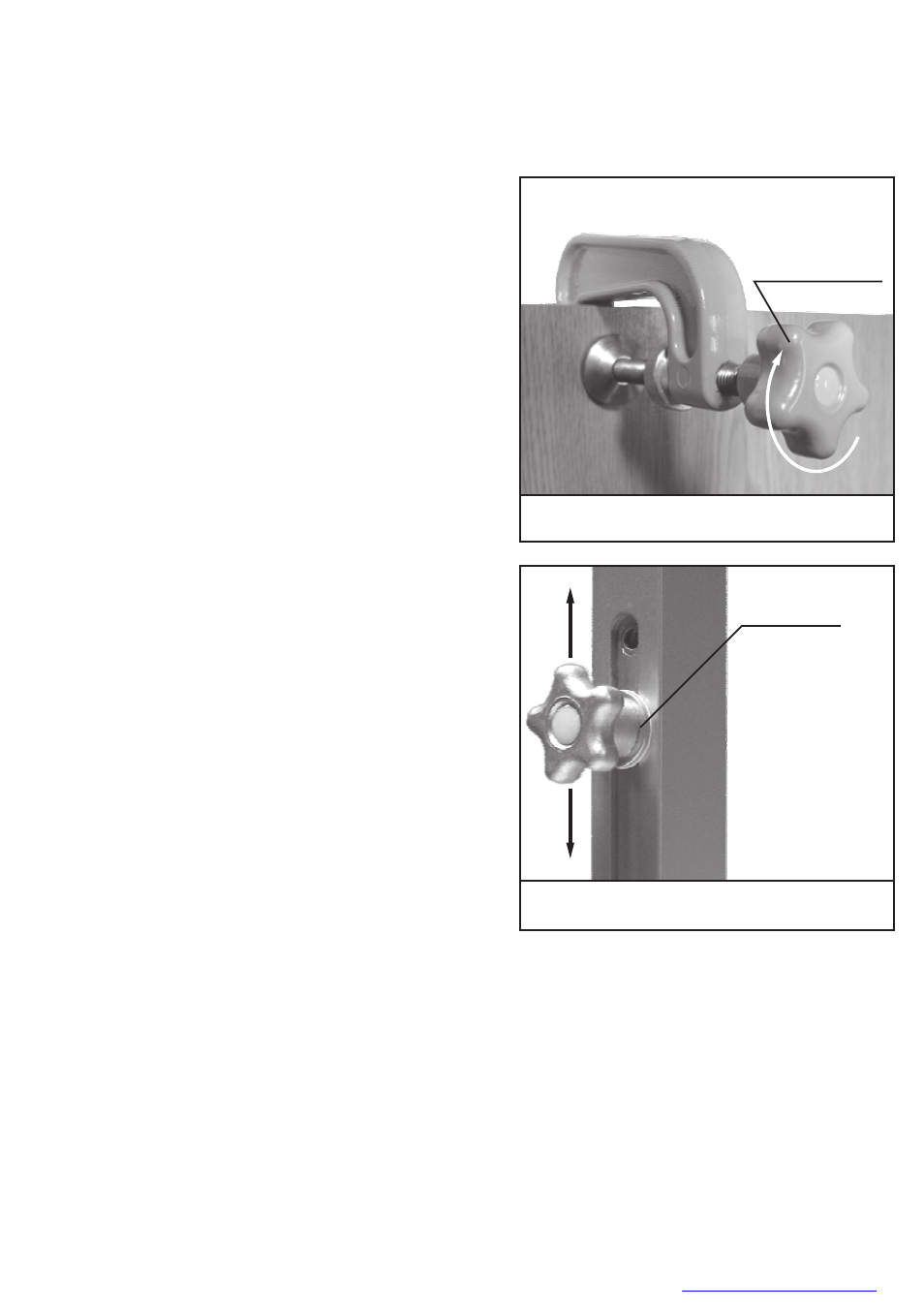

Крепление к транцу осуществляется
закручиванием винта струбцины.
С помощью подвижного соединения
осуществляется регулировка датчика по высоте
(глубине погружения).
Фиксация подвижной трубки осуществляется с
помощью малого маховика и гайки,
расположенной внутри трубки.
Для ослабления подвижного соединения с
целью регулировки по высоте, достаточно не
более одного оборота маховика.
Внимание!
Винт струбцины
Крепление к транцу
Подвижное
соединение
Регулировка по высоте
После закрепления датчика крепеж
устанавливается на транец лодки в вертикальном
положении, в месте, рекомендованном
производителем эхолота или в наиболее
подходящем месте с точки зрения получения
оптимальных рабочих характеристик излучателя.
В некоторых случаях при установке датчика с помощью боковых пазов (рис. 2) может
помешать винт крепления насадки к перемещаемой трубке. В такой ситуации можно
закрепить датчик используя центральное резьбовое отверстие в перемещаемой трубке и
один из боковых пазов насадки с помощью подходящих для этого винтов.
