Установка крепления
TransMount
пластиковой боковой насадки
пластиковой насадки
При использовании крепежа
датчик эхолота крепится к алюминиевой трубке
(2) одним из двух способов:
1. Датчик эхолота крепится с помощью
(рис. )
2. Датчик эхолота крепится с помощью
(рис. ).

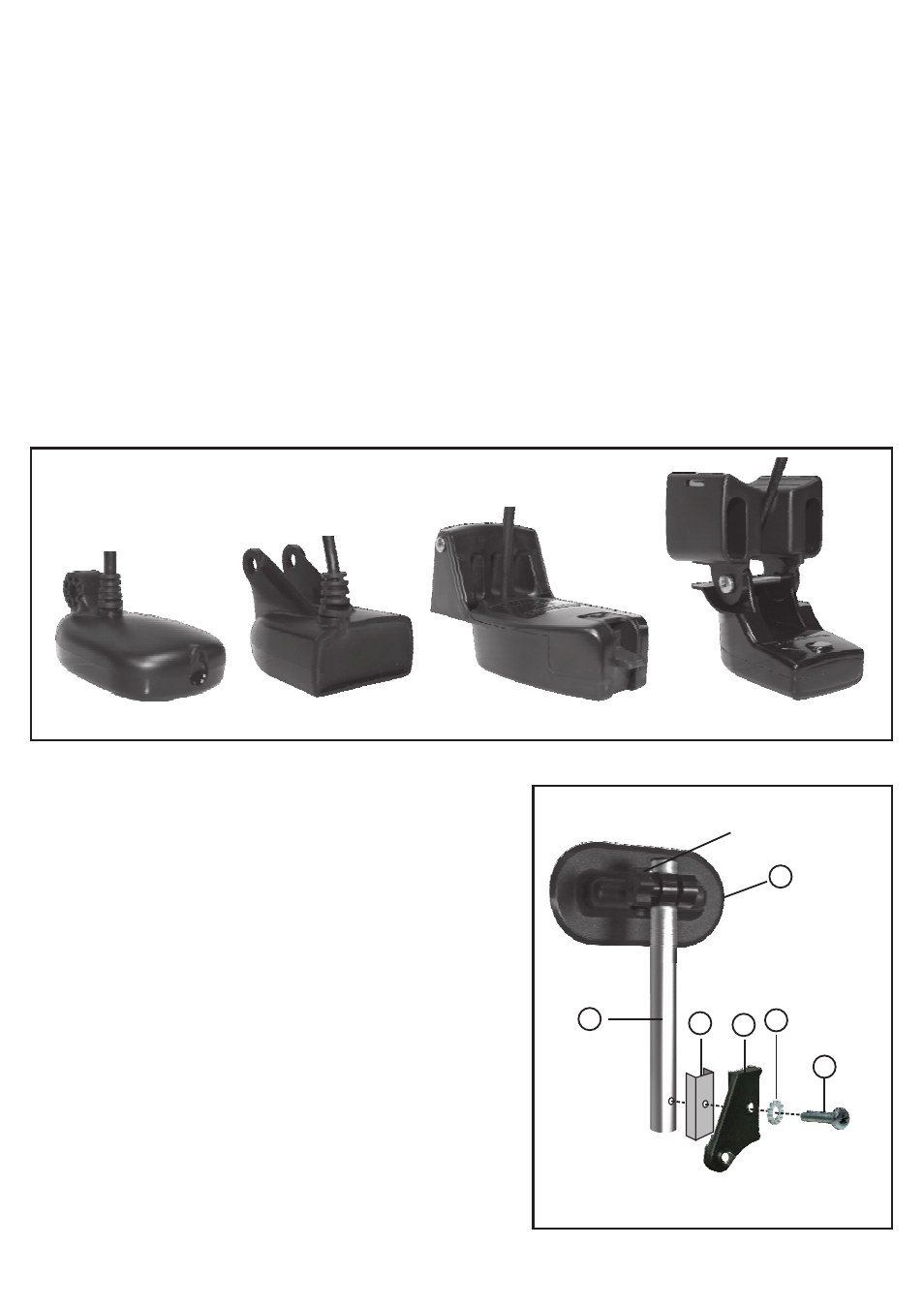

Ниже приведены несколько типовых конструкций датчиков для разных способов
установки.
(4)
(3)
1
2
насадка (4)
насадка 3
( )
насадка 3
( )
насадка 3
( )
Установка датчика
с помощью пластиковой
боковой насадки(4)
(рисунок 1а,б)
Для установки датчика с помощью боковой
насадки (4) необходимо:
-
-
-
Рис.1а
10
5
4
6
1
2
резьбовой
маховик
Различие датчиков по способу крепления
Конструкции большинства моделей датчиков позволяют использовать как первый, так и
второй способ установки. Однако существуют датчики специфической конструкции, которые
могут быть установлены только с помощью пластиковой насадки (3). Такие датчики
устанавливаются в сборе (с использованием крепежных элементов, поставляемых с
датчиком эхолота), посредством крепления пластикового кронштейна-площадки к
пластиковой насадке (3) двумя винтами (5) (рис.2).
закрепить трубку (2) на опорной
детали (1) резьбовым маховиком,
рис.1а
прикрепить боковую насадку (4) и П-
образный переходник (6) к трубке (2)
с помощью винта (5), рис.1а
прикрепить датчик эхолота к
боковойнасадке (4), рис.1б
