Назначение частей

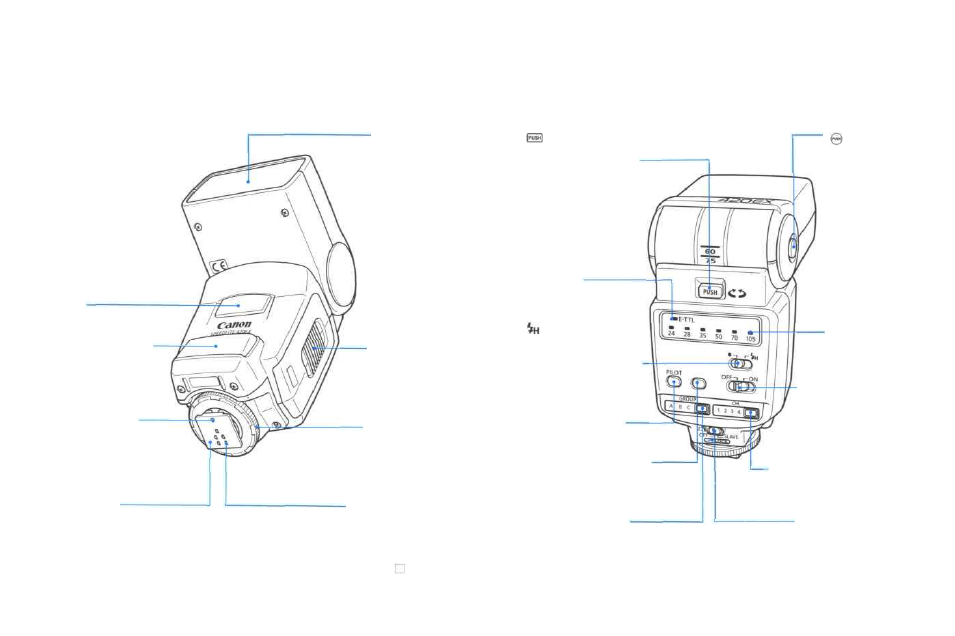

Вид вспышки спереди
• Головка вспышки
Крышка батарейного
отсека ( с т р . 10)
Сенсор
Излучатель вспомогатель-
ного луча для автофоку-
сировки ( с т р . 16)
Закрепляющий штифт
(стр.
12)
Крепежная ножка
( с т р . 12)
- Зажимное кольцо
( с т р .
12)
Контакты ( с т р . 12)
• Страница, на которую делается ссылка, обозначается следующим образом: ( с т р . ),
• В тексте руководства органы управления и установки вспышки 420ЕХ обозначаются с помощью
соответствующей пиктограммы, заключенной в скобки < >.
6
Вид вспышки сзади
< >
Кнопка разблокировки головки
вспышки для ее поворота в
горизонтальном направлении
при съемке в отраженном
свете ( с т р . 40)
Индикатор
режима E-TTL
< >
Переключатель режима
синхронизации вспышки при
короткой выдержке (режим FP)
( с т р .
14)
<PILOT>
Контрольная лампочка/
Кнопка для тестового
срабатывания вспышки
( с т р .
15)
Лампочка подтверждения
правильности экспозиции при
съемке со вспышкой ( с т р . 15)
<GROUP>
Кнопка переключения на
ведомую группу (SLAVE ID)
( с т р .
43)
Переключатель беспроводного
режима ( с т р . 42)
7
< СН. >Кнопка выбора канала
( с т р .
43)
Выключатель питания ( с т р . 14)
<OFF>: Выключение питания.
<ON>: Включение питания.
Индикаторы положения
головки с автоматическим
зуммированием ( с т р . 16)
< >
Кнопка разблокировки
головки вспышки для ее
поворота вверх при съемке
в отраженном свете
( с т р .
4 0 )
