9

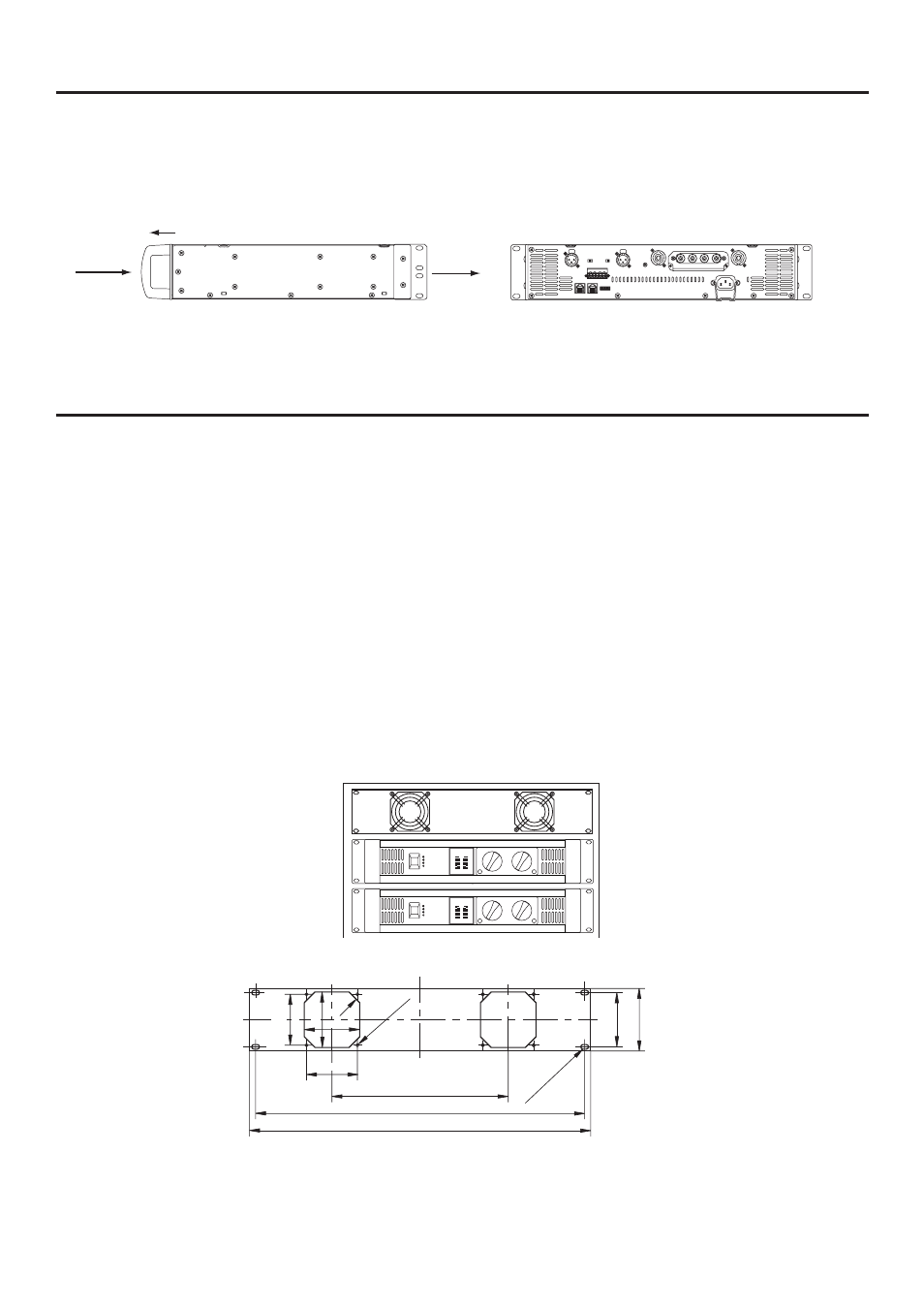

Вентиляция
В конструкции данного устройства применена система принудительной вентиляции. Забор воздуха осуществляется
через отверстия в передней панели и выбрасывается сзади.
PC9501N/PC6501N/
PC4801N/PC3301N/
PC2001N
PC9501N/PC6501N/
PC4801N/PC3301N/
PC2001N
4-6.5 x 11
88
463
480
248
4-C15
4-ø4.5
76.2
71.5
± 0.1
71.5 ±0.1
78
78
Unit: mm
Передняя панель
Забор воздуха Выброс воздуха
Вид сбоку Вид сзади
Монтаж устройства в стойке
В случае установки нескольких усилителей мощности в стойке с недостаточной вентиляцией тепло, выделяемое
усилителями при эксплуатации, вызывает нагрев внутренней части усилителя, что приводит к снижению качества
работы усилителей. Особое внимание стоит уделить стойкам, в которых отсутствует возможность снятия задней
стенки. В этом случае монтаж устройства необходимо проводить следующим образом:
Стойка: Обеспечьте зазор не менее 10 см между задней панелью стойки и задней панелью усилителя.
Вентилятор: Используйте вентилятор производительностью не менее 1.5 м3/мин. и давление не менее 5 мм в. ст.
Монтаж:
Установите панель вентиляторов на верхней полке стойки или разместите их на верхней панели
стойки.
Оставьте одну свободную полку стойки между двумя усилителями.
В случае установки устройства в стойке и его частой транспортировки, мы рекомендуем закрепить устройство сзади
двумя металлическими скобами, по одной с каждой стороны.
Пример монтажа устройства
В верхней части рисунка отображена панель вентиляторов (модели MINEBEA 3115PS-12T-B30; производительность
0.9 м3/мин., давление 5 мм в. ст.) на верхней полке стойки.
Ниже приведен эскиз панели вентиляторов 115PS-12T-B30.
Панель вентиляторов
Единицы измерения: мм
