8
+
–
G
15mm*
1+ A+ 1+ +
1– A– 1–
2+ B+ 2+ –
2– B– 2–
A
1+ B+
1– B–
B

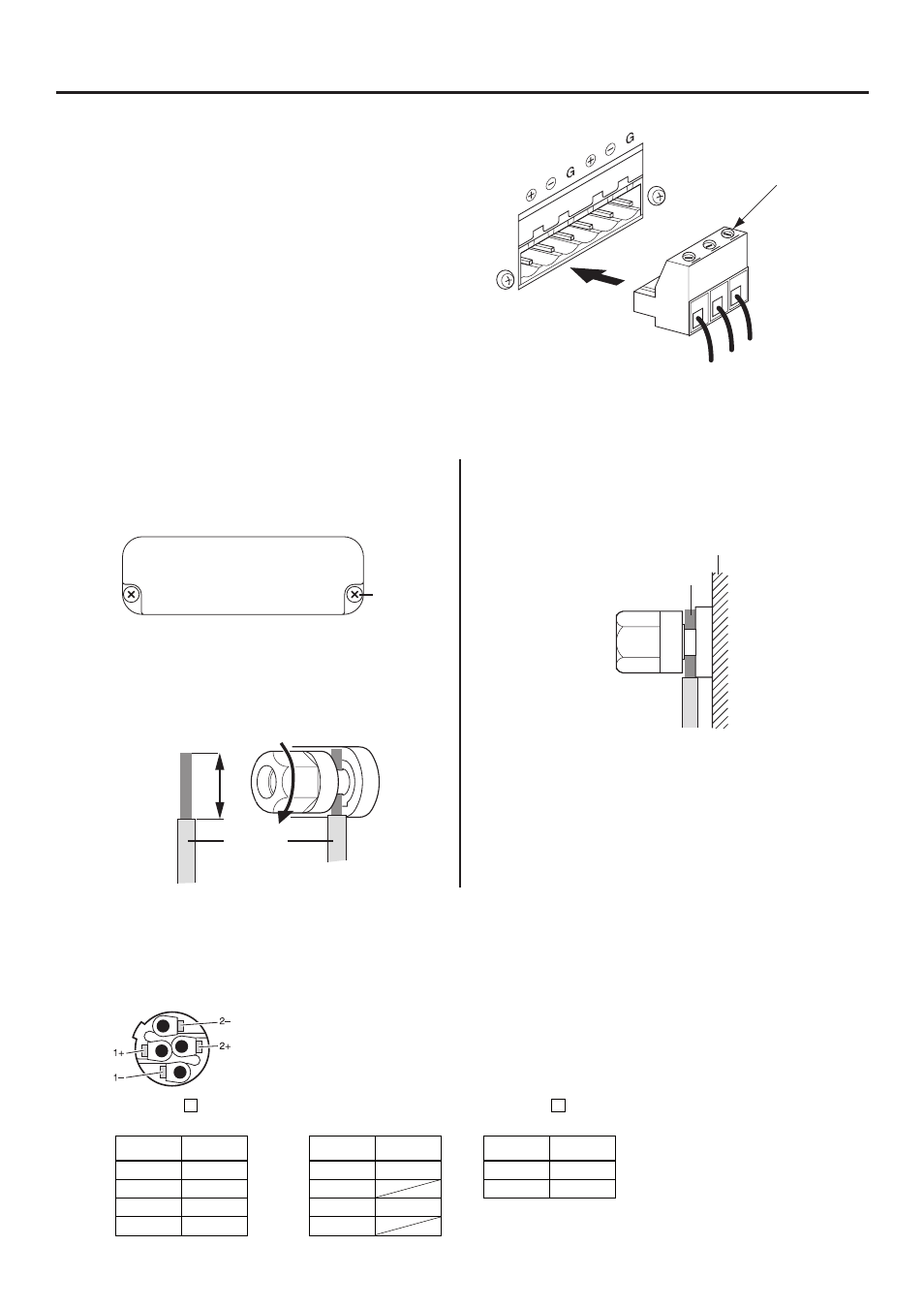

Разъем типа Euroblock
Подсоединение
1. Если отверстия для провода недоступны, поверните
винты, расположенные на верхней части разъема,
против часовой стрелки, открыв тем самым доступ к
отверстиям для провода.
2. Вставьте провода в соответствующие отверстия,
соблюдая полярность, и поверните винты,
расположенные на верхней части разъема, по часовой
стрелке, зафиксировав провода.
3. Вставьте вилку типа Euroblock в соответствующий
входной разъем устройства.
Используйте отвертку для
фиксации проводов
Подключение громкоговорителей
5-контактная клемма
1. Выключите питание переключателем POWER.
2. Снимите защитную крышку разъемов
громкоговорителей, открутив винты.
3. Снимите около 15мм изоляции на конце провода
каждого громкоговорителя и пропустите оголенную
жилу провода в отверстие соответствующего
разъема. Затяните разъемы, тщательно зажав
провода. Сведения о полярности громкоговорителей
приведены на стр. 8.
Убедитесь в том, что оголенный провод не выступает
за разъем и не соприкасается с корпусом устройства.
На нижеприведенном рисунке показано правильное
расположение провода в разъеме.
4. Установите защитную крышку разъемов
громкоговорителей.
Разъем типа Speakon
1. Выключите питание переключателем POWER.
2. Вставьте вилку Neutrik NL4FC в разъем Speakon, расположенный на задней панели устройства.
И поверните ее по часовой стрелке, зафиксировав соединение.
Вилки Neutrik NL4FC
Кабель
громкоговорителя
Винт
* реальный размер
Корпус
Оголенный провод
КАНАЛ КАНАЛ
STEREO или PARALLEL BRIDGE
Neutrik Усилитель Neutrik Усилитель Neutrik Усилитель
