8

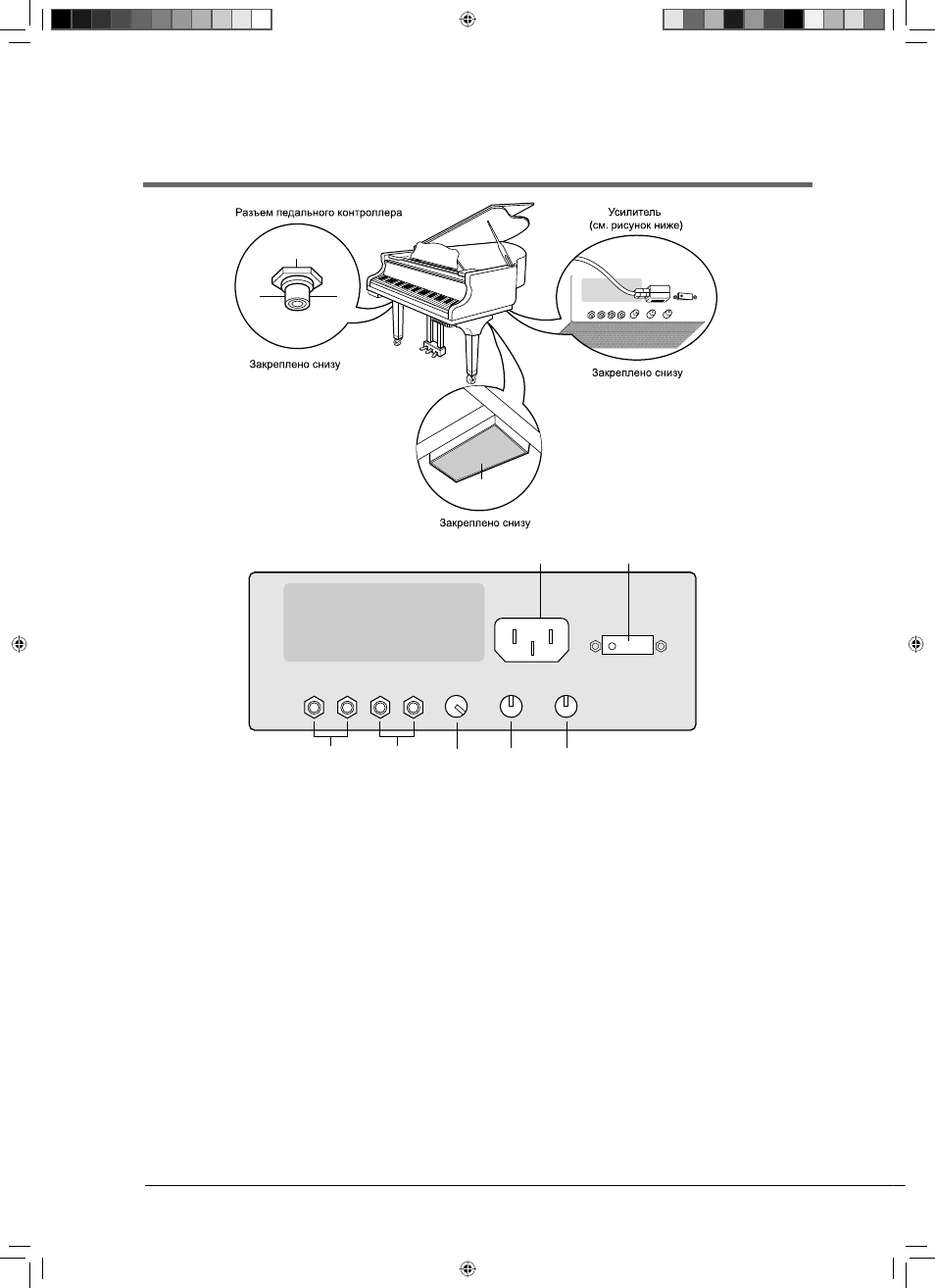

Усилитель, выходная коробка для громкоговорителей,
громкоговорители и педальный контроллер
1
Разъем питания переменного тока
Подключайте сюда шнур питания.
2
Переключатель MAINS (ON/OFF)
(Питание Вкл/Выкл)
Нажмите для включения/выключения
Disklavier.
3
AUX OUT L/L+R, R
Используется для подключения внешнего
аудиооборудования.
4
AUX IN L/L+R, R
Используется для подключения внешнего
аудиооборудования.
5
Ручка VOLUME (Громкость)
Используется для регулировки громкости
встроенных громкоговорителей и звука,
подаваемого на разъемы AUX OUT.
6
Ручка BASS (Низкие частоты)
Используется для регулировки
низкочастотного звука встроенных
громкоговорителей.
7
Ручка TREBLE (Высокие частоты)
Используется для регулировки
высокочастотного звука встроенных
громкоговорителей.
8
Разъем педального контроллера
Подключайте сюда дополнительный
педальный контроллер YAMAHA FC-4, FC-5
или FC-7.
9
Активные громкоговорители
Активные громкоговорители крепятся с
нижней стороны фортепиано.
8
VOLUME
AUX OUT
L/L+R
R
R
L/L+R
AUX IN
BASS
TREBLE
MAINS
9
VOLUME
AUX OUT
L/L+R
R
R
L/L+R
AUX IN
BASS
TREBLE
MAINS
1
2
3
4
5
6
7
Панель усилителя
