45

P

усский

Ус

та

но

вк

а

7

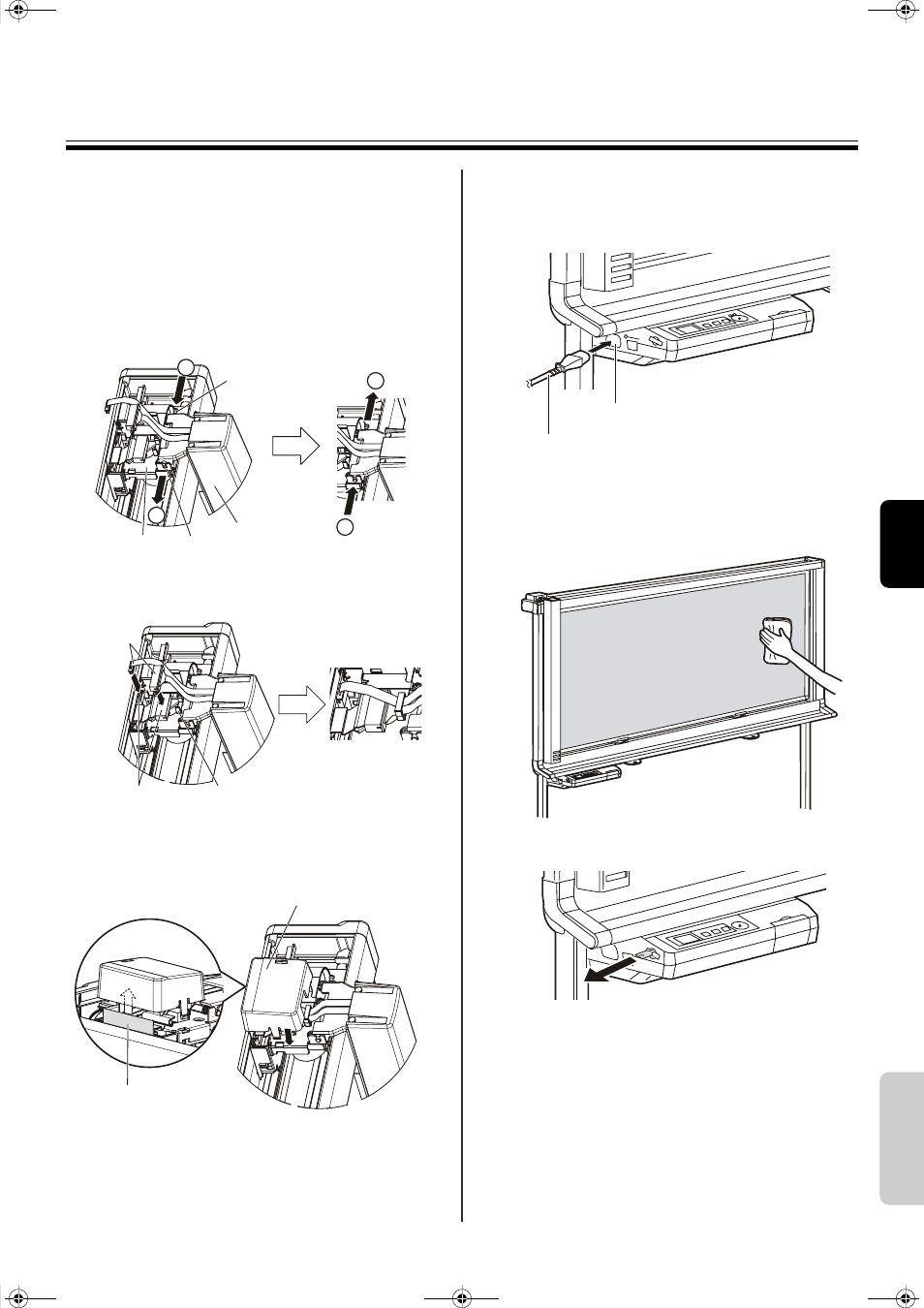

Прикрепите сканер к аппарату.

1) Извлеките сканер.
2) Совместите вал сканера с прорезью ползуна и

протолкните вал в направлении стрелки

1,

показанной на рисунке, так, чтобы узкая часть
вала вошла в прорезь. Вставьте вал в прорезь и
верните вал в первоначальное положение

2

таким образом, чтобы он зафиксировался на
месте.

3) Подсоедините оба кабеля к соответствующим

разъемам. Закрепите оба кабеля фиксатором.

4) Прикрепите крышку соединителя с помощью

черной смолы внутри крышки.

8

Подсоедините сетевой кабель.

Надежно закрепите сетевой кабель во входном
разъеме переменного тока коробки управления.

9

Протрите поверхности белой доски.

Смочите мягкую ткань водой, тщательно
выжмите и протрите поверхность белой доски.

10

Удалите защитный лист батареи.

11

Проверьте выполнение операций.

Обращайтесь к разделу “Проверка
функционирования электронной доски” на
стр 46.

1

1

2

2

Вал

Сканер

Прорезь

Ползун

Кабели

Фиксатор

Разъемы

Крышка соединителя

Черная смола

Входной разъем
переменного тока

Сетевой шнур

UB-2815C-RU.book Page 45 Friday, August 31, 2007 8:37 AM
