Установка настенных крепежных пластин

1.

Убедитесь, что стена достаточно прочная и выдержит доску elite Panaboard.
Расчетная прочность: больше чем 1 324 Н (135 кгф)

2.

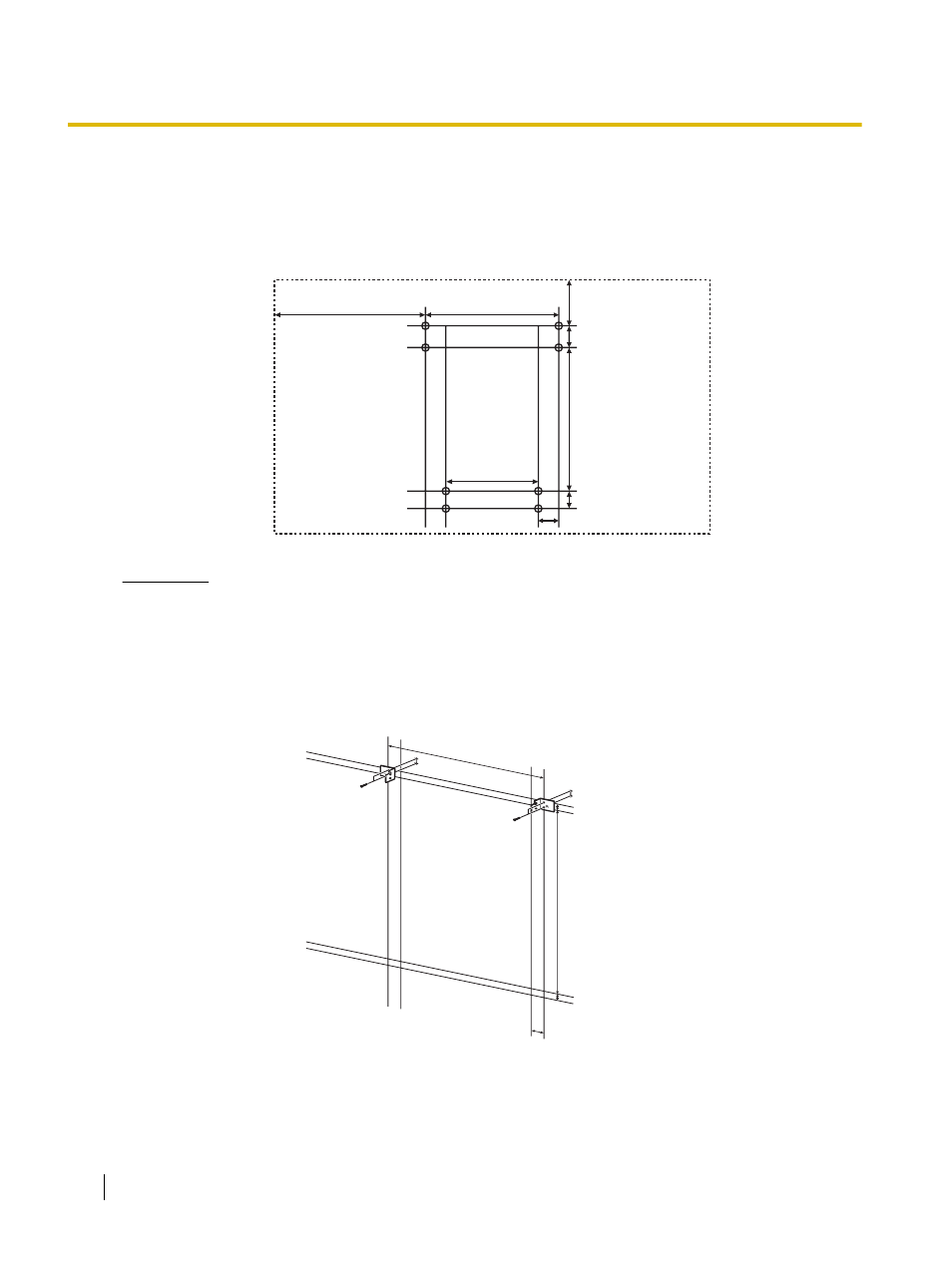

С помощью рулетки и уровня нанесите 8 меток для установки винтов.

813 мм

40 мм

982 мм

30 мм

44 мм

222,5 мм

469,5 мм

725 мм

Замечание

Пунктирной линией на иллюстрации обозначен внешний край доски elite Panaboard.

3.

Просверлите 8 отверстий для настенных крепежных пластин.

Диаметр отверстий должен соответствовать размеру используемых винтов.

4.

С помощью 4 винтов установите настенные крепежные пластины.

Для каждой настенной крепежной пластины используются 2 винта.
Остальные 4 винта используются после установки доски elite Panaboard на стене.

40 мм

982 мм

30 мм

44 мм

813 мм

Винты (8 шт.) не входят в комплект поставки доски elite Panaboard. Приобретите винты
размером M6 в соответствии с типом стены.
