Страница 6: Подключение пульта (подключение входов)
6
При выполнении любых подключений обязательно отключайте питание выключателем и вынимайте сетевую вилку пульта из розетки.

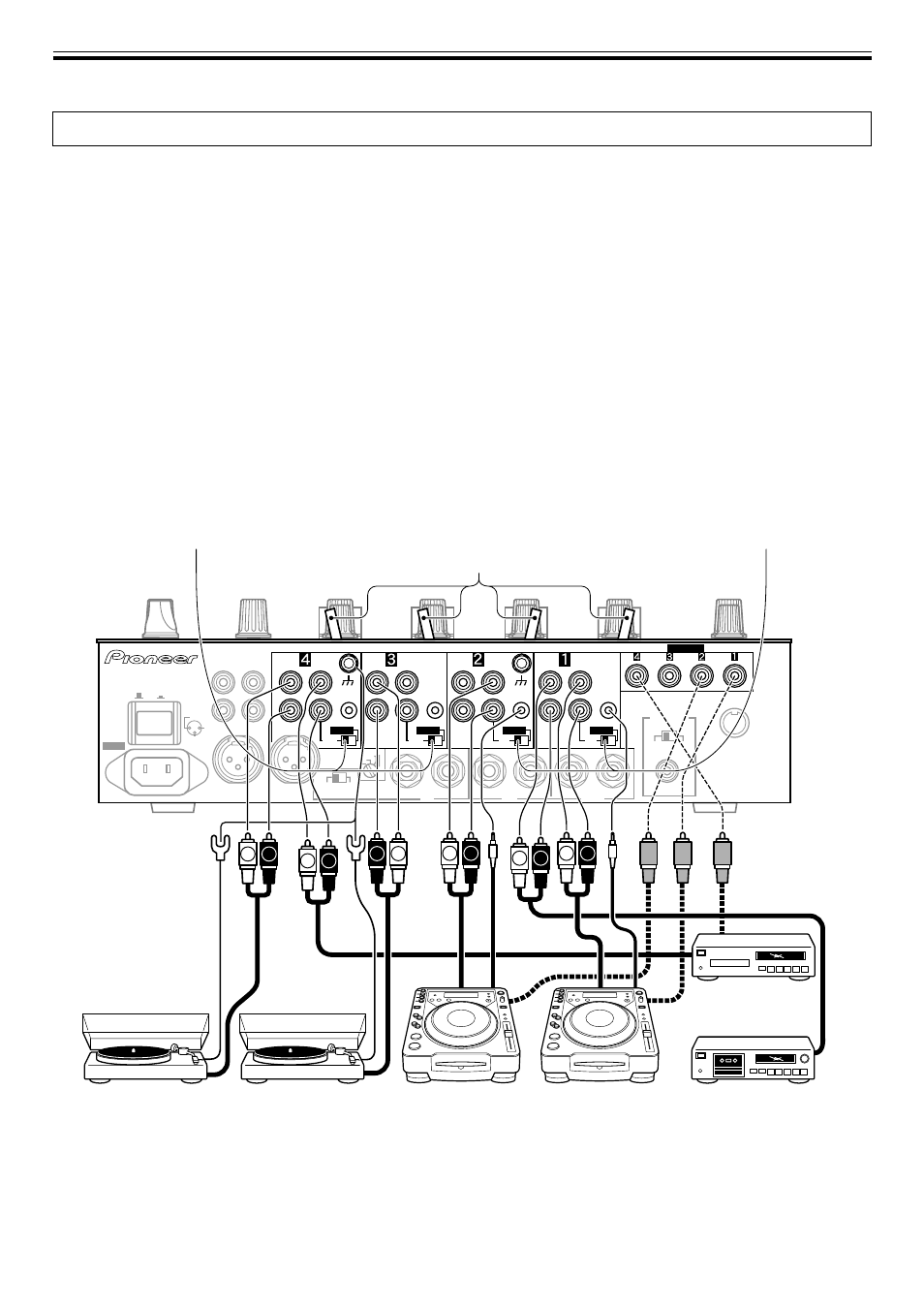

ПОДКЛЮЧЕНИЕ ВХОДОВ
DJ CD-плееры Pioneer
Подключите аудио выходы DJ CD-плеера к одному из CD входов каналов 1 или 2
или к входу LINE канала 3 или 4; соедините также управляющий кабель от
плеера с разъемом CONTROL соответствующего канала.
Установите переключатель DIGITAL/CD подключенного канала или переключатель
DIGITAL/LINE в положение [CD] èëè [LINE], а переключатель входов в
положение [CD/DIGITAL] èëè [LINE/DIGITAL].
Производя цифровые подключения, соедините цифровой коаксиальный выход DJ
CD-плеера с разъемом DIGITAL IN одного из каналов 1 – 4 пульта DJM-800;
затем установите переключатель DIGITAL/CD или переключатель DIGITAL/LINE
соответствующего канала в положение [DIGITAL], а переключатель входов в
положение [CD/DIGITAL] èëè [LINE/DIGITAL].
Проигрыватель виниловых пластинок
Для подключения проигрывателя виниловых пластинок, соедините кабель
аудиовыхода проигрывателя с входом PHONO одного из каналов 2 – 4.
Установите переключатель входов соответствующего канала в положение
[PHONO].
Входы PHONO пульта DJM-800 предназначены для подключения звукоснимателей
типа ММ (с подвижным магнитом).
Подключите заземляющий провод проигрывателя к одной из клемм SIGNAL
GND пульта DJM-800.
ч Обратите внимание, что для канала 1 входа PHONO нет.
Подключение других устройств, имеющих линейный выход
Чтобы использовать кассетную деку или другой CD-плеер, соедините аудио
выходы компонента с одним из входов LINE каналов 3 – 4. Затем установите
переключатель DIGITAL/LINE соответствующего канала в положение [LINE], а
переключатель входов в положение [LINE/DIGITAL].
Либо подключите компонент к входу LINE канала 1, а затем установите
переключатель входов канала 1 в положение [LINE].
Подключение других устройств, имеющих цифровой выход
Чтобы использовать CD-плеер или другой компонент с цифровым выходом,
соедините цифровой коаксиальный выход компонента с одним из входов
DIGITAL IN канала 1 – 4; затем установите переключатель DIGITAL/CD èëè
DIGITAL/LINE соответствующего канала в положение [DIGITAL] и переключатель
входов в положение [CD/DIGITAL] èëè [LINE/DIGITAL].
ч Звук может временно прерываться при изменении частоты дискретизации
выходного сигнала.
Переключатель входов
Переключатель DIGITAL/CD
Проигрыватель
виниловых пластинок
DJ CD-плеер
CD-плеер и т.п.
Кассетная дека и т.п.
Проигрыватель
виниловых пластинок
DJ CD-плеер
ПОДКЛЮЧЕНИЕ ПУЛЬТА (ПОДКЛЮЧЕНИЕ ВХОДОВ)
Переключатель DIGITAL/LINE
L [Левый канал]
R [Правый канал]
POWER
MASTER 2
REC
R
L
R
(TRS)
L
MASTER 1
L
R
PHONO
CONTROL
DIGITAL
MIC SIGNAL
CUT
ADD
SIGNAL GND
SIGNAL GND
LINE
DIGITAL
LINE
DIGITAL
CD
DIGITAL
CD
LINE
L
R
AC IN
OFF
ON
1GND
3COLD
MASTER ATT
2HOT
PHONO
CONTROL
BOOTH
R
L
(MONO)
SEND
R
L
(MONO)
RETURN
LINE
L
R
PHONO
CONTROL
CD
L
R
LINE
CONTROL
DIGITAL OUT
MIDI OUT
fs (Hz)
48 k
96 k
CD
L
R
-12dB
-6dB
-3dB
0dB
DIGITAL IN
L
R
L
R
L
R
L
R
L
R
L
R
