Порядок эксплуатации
12 (Е)
Включение питания
Включите питание.
Сначала установите выключатель питания адаптера переменного тока, который используется для панели ДУ, и выключатели питания переменного
тока камер в положение ON (ВКЛ), а затем установите переключатель OPERATE (РАБОТА) на панели ДУ в положение ON (ВКЛ).
Регулировка компенсации длины кабеля каждой камеры
Подробную информацию о компенсации длины кабеля камер можно найти в руководстве по эксплуатации, которая входит в комплект блока ком-
пенсации длины кабеля.
Регулировка генлока каждой камеры
Если Вы собираетесь использовать камеры в режиме генлока, необходимо выполнить фазовую регулировку, чтобы синхронизировать фазы камер и
других устройств. Нет необходимости выполнять регулировку генлока, если вы не собираетесь использовать камеру в режиме генлока.
Синхронизация горизонтальной фазы
1 Для выбора первой камеры, которую хотите синхронизировать, нажмите кнопку «CAM CONTROL» (УПРАВЛЕНИЕ КАМЕРОЙ).
2 Нажмите кнопку «MENU» (МЕНЮ) и выведите установочное меню камеры на ЖК-дисплей.
3 Поверните кнопку «CONT» и отобразите меню [G/L SETTING] (УСТАНОВКА G/L).
4 Нажмите кнопку «CONT» прямо и отобразите в нижней строке ЖК-дисплея данные [H PHASE] (ФАЗА ПО ГОРИЗОНТАЛИ).
5 Следите за колебаниями сигнала генлока (сигнал синхронизации «черная вспышка» или видеосигнал (VBS)) и выходным видеосигналом на
осциллографе и установите кнопку «CONT» в такое положение, чтобы синхронизация горизонтальной фазы соответствовала изображению на
рисунке, приведенном ниже.
6 Нажмите кнопку «CAM CONTROL» (УПРАВЛЕНИЕ КАМЕРОЙ), чтобы выбрать следующую камеру, и выполните регулировку горизонтальной фазы
следующей камеры. Повторите эту процедуру для каждой подключенной камеры.

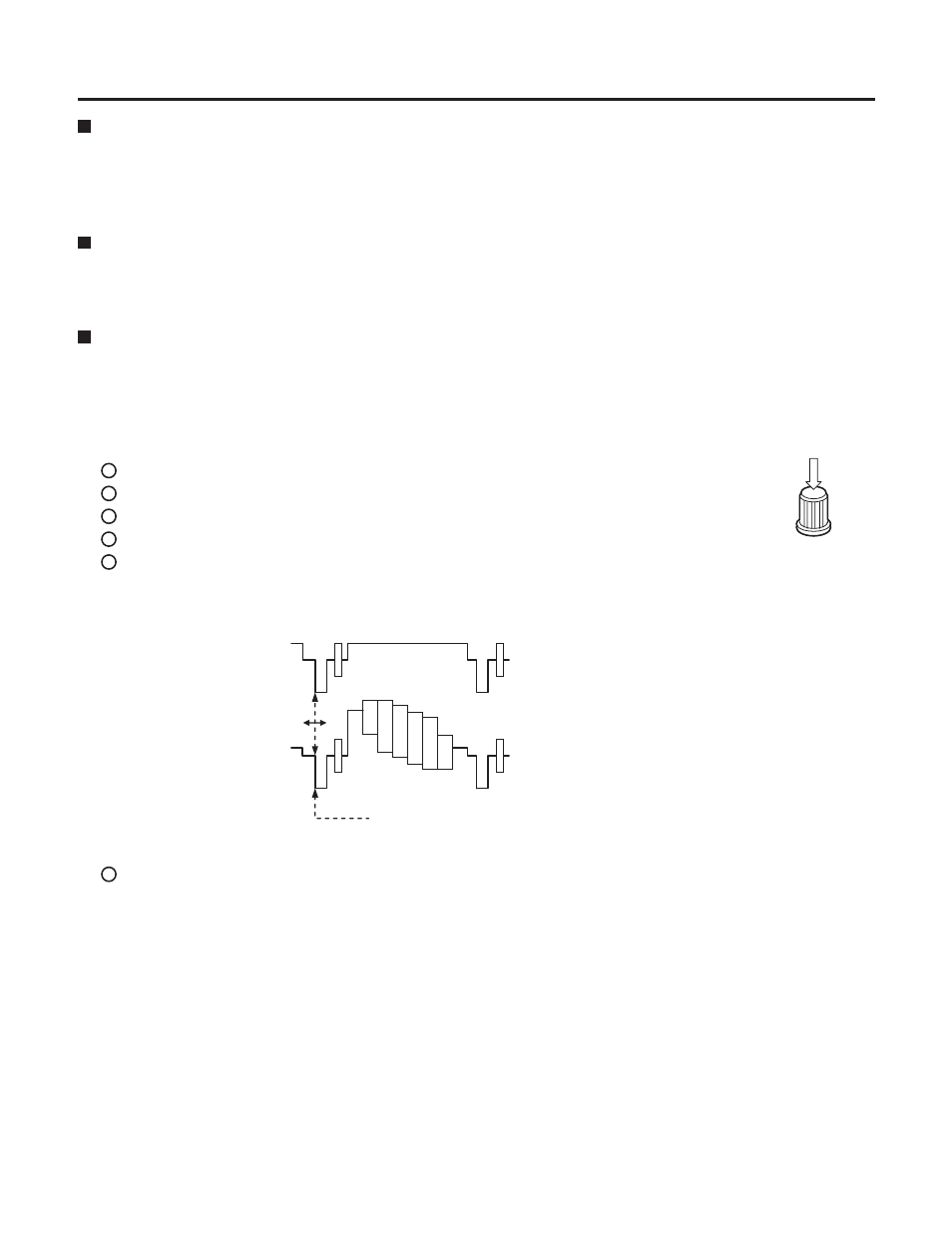

Здесь отрегулируйте синхронизацию
горизонтальной фазы.
Вход внешнего сигнала
синхронизации (генлок)
(сигнал синхронизации
«черная вспышка»)
Выход видеосигнала
