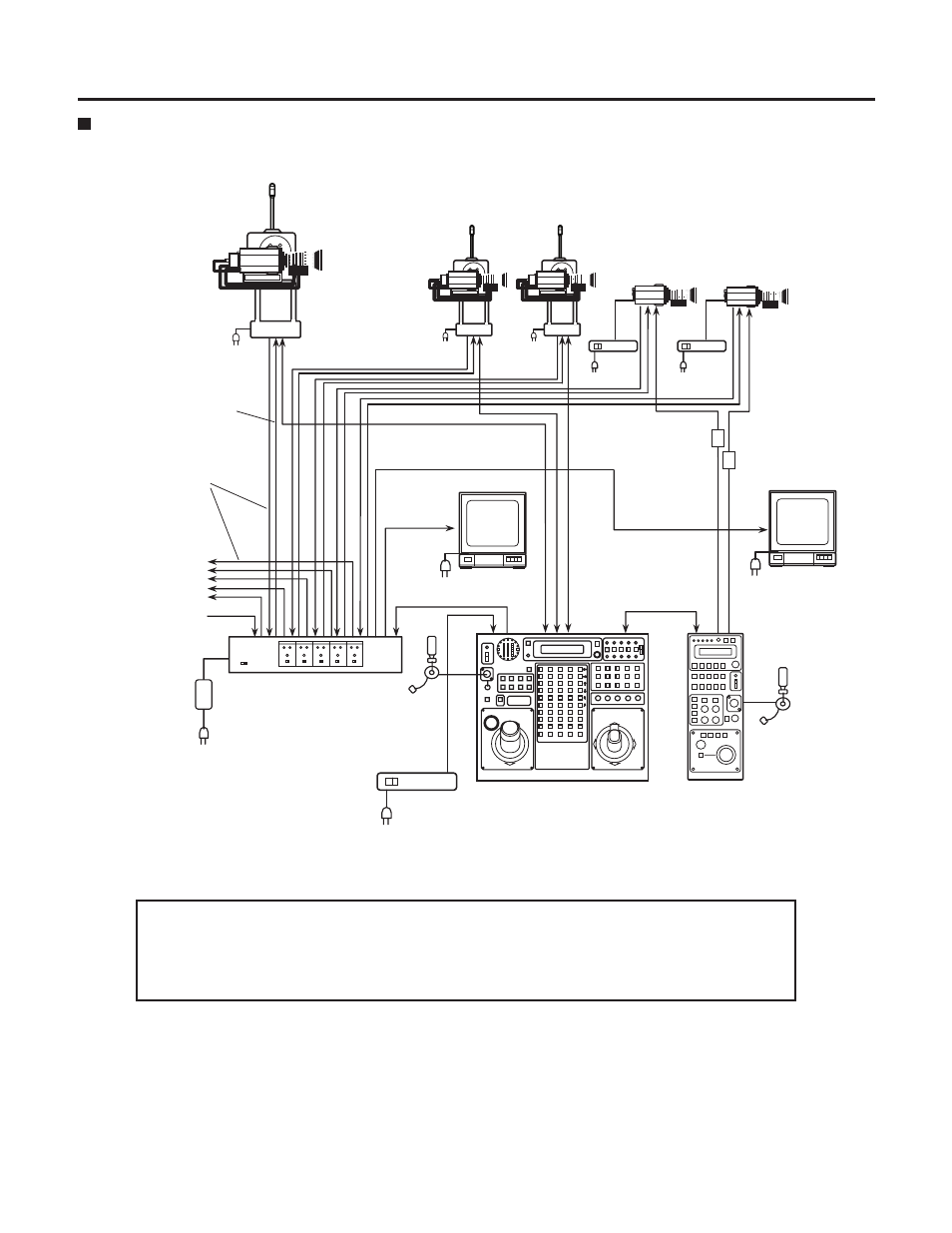

Примерная конфигурация системы
10 (Е)
При подключении панели ДУ к системе, в состав которой входят поворотно-наклонные головки,
панель управления поворотно-наклонной головкой и блок компенсации длины кабеля
Многозадачная камера
Поворотно наклонная головка
AW PH400
Композитные или
компонентные
видеосигналы
К свитчеру,
монитору
Сигналы генлока
Адаптер
переменного
тока
Адаптер пере
менного тока
G/L
AW PS505
Кабель в комплекте
с AW CB400
Монитор
Наушники
Наушники
Монитор
Переключение монитора
МОНИТОР2
МОНИТОР1
Панель дистанционного
управления
AW CB400
Панель управления поворотно
наклонной головкой
AW RP400
Блок компенсации
длины кабеля
AW RC400
AW PS301
Кабель в комплекте
адаптера переменного тока
AW CA50T8
или
AW CA50T9 +
RS 422/RS 232C
конвертор
После подключения системы поворотно-наклонной головки и камер к разъемам CONTROL OUT (УПРАВЛЯЮЩИЙ ВЫХОД) панели
управления поворотно-наклонной головкой и разъемам CONTROL OUT (УПРАВЛЯЮЩИЙ ВЫХОД) панели ДУ, обозначенным
соответствующими номерами, управление камерой с помощью системы поворотно-наклонной головки, соединенной с разъемами
CONTROL OUT (УПРАВЛЯЮЩИЙ ВЫХОД) панели управления поворотно-наклонной головкой, становится приоритетным, поэтому
невозможно управлять камерой, подключенной напрямую к панели ДУ.
Подробную информацию о процедуре подключения поворотно-наклонных головок и панели управления поворотно-наклонной голо-
вкой можно найти в руководстве по эксплуатации, которое поставляется с панелью управления поворотно-наклонной головкой.
