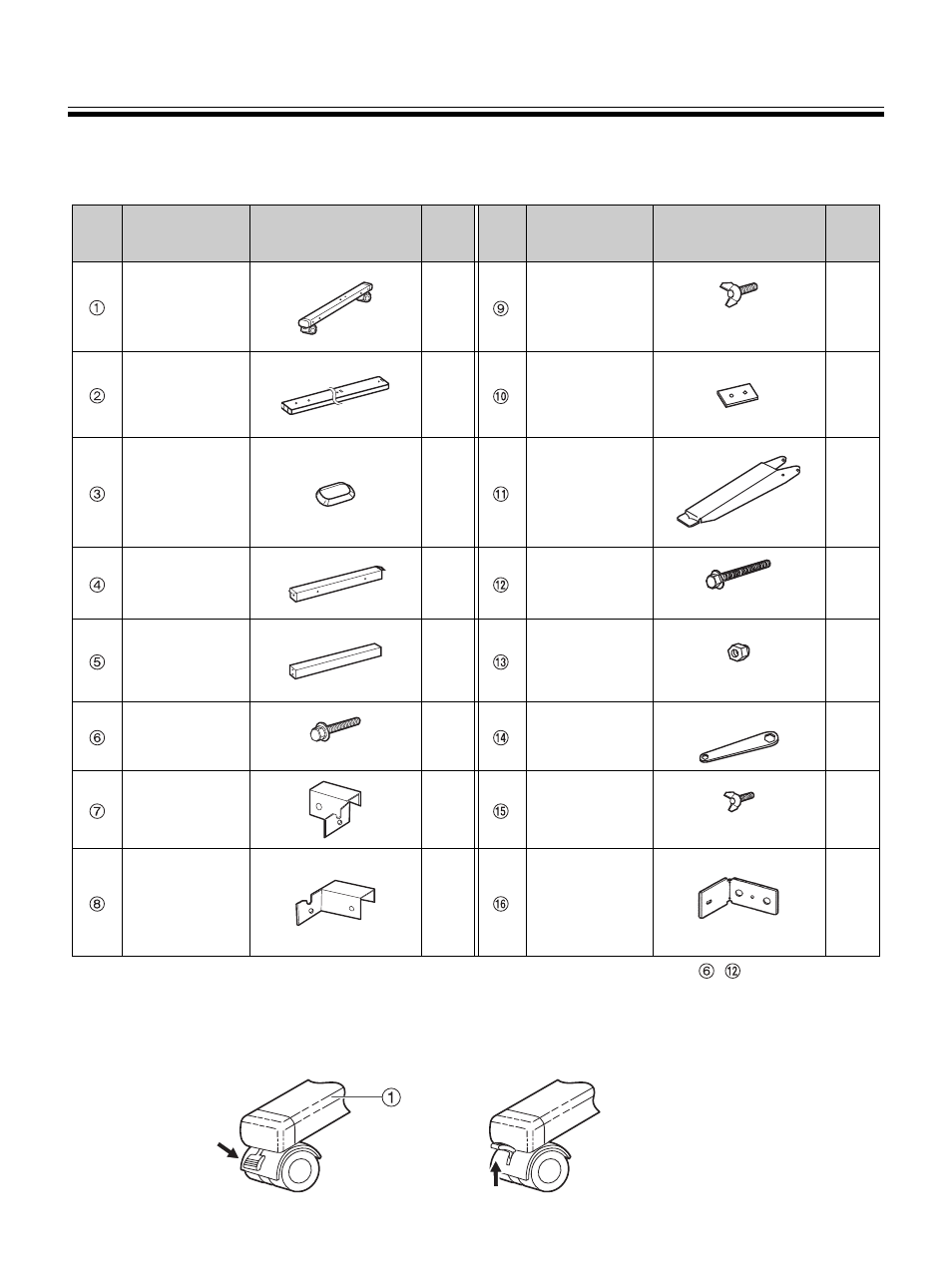

Сборка дополнительной стойки (KX-BP065)

Принадлежности

Этот комплект включает показанные ниже детали для установки электронной доски. Перед началом операций
убедитесь, что в комплект упаковочной коробки входят все детали.

.

*

1

Гаечный ключ из принадлежностей требуется для завинчивания и отвинчивания винтов , ;

сохраните его для

дальнейшего использования.

*

2

Используются для других моделей.

Перед монтажом следует заблокировать ролики.

Название

детали

Рисунок

Кол-

во

Название

детали

Рисунок

Кол-

во

Основание

стойки

2

Винт-барашек

M5 x 12

мм (mm)

6

Трубка

2

Опорный

кронштейн

2

Крышка

2

Складная

ножка для

устойчивости

4

Боковая штанга

(A)

2

Винт

M6 x 60

мм (mm)

4

Боковая штанга

(B)

1

Гайка

4

Винт

M8 x 45

мм (mm)

12

Гаечный ключ

*

1

1

Левая

крепежная

скоба

2

Винт-барашек

(

не

используется*

2

)

M4 x 8

мм (mm)

8

Правая

крепежная

скоба

2

Кронштейн

держателя

экрана

(

не

используется*

2

)

4

Блокирование роликов
(

нажмите с этой

стороны)

Высвобождение блокировки
