ПОДКЛЮЧЕНИЕ ПУЛЬТА

*4 При подключении кассетной деки установите переключатель

PHONO/LINE [Звукосниматель/Линейный вход] в положение LINE.

*5 При подключении аналогового проигрывателя грампластинок уста

новите переключатель PHONO/LINE в положение PHONO.

Подключение аудиокабелей
Используйте кабели с красным и белым штекерами.
Подключайте белый штекер к разъему «L» [Левый канал], а красный
штекер к разъему «R» [Правый канал]. Убедитесь, что штекеры встав
лены плотно до конца.

левый канал

правый канал

Белый штекер

Красный штекер

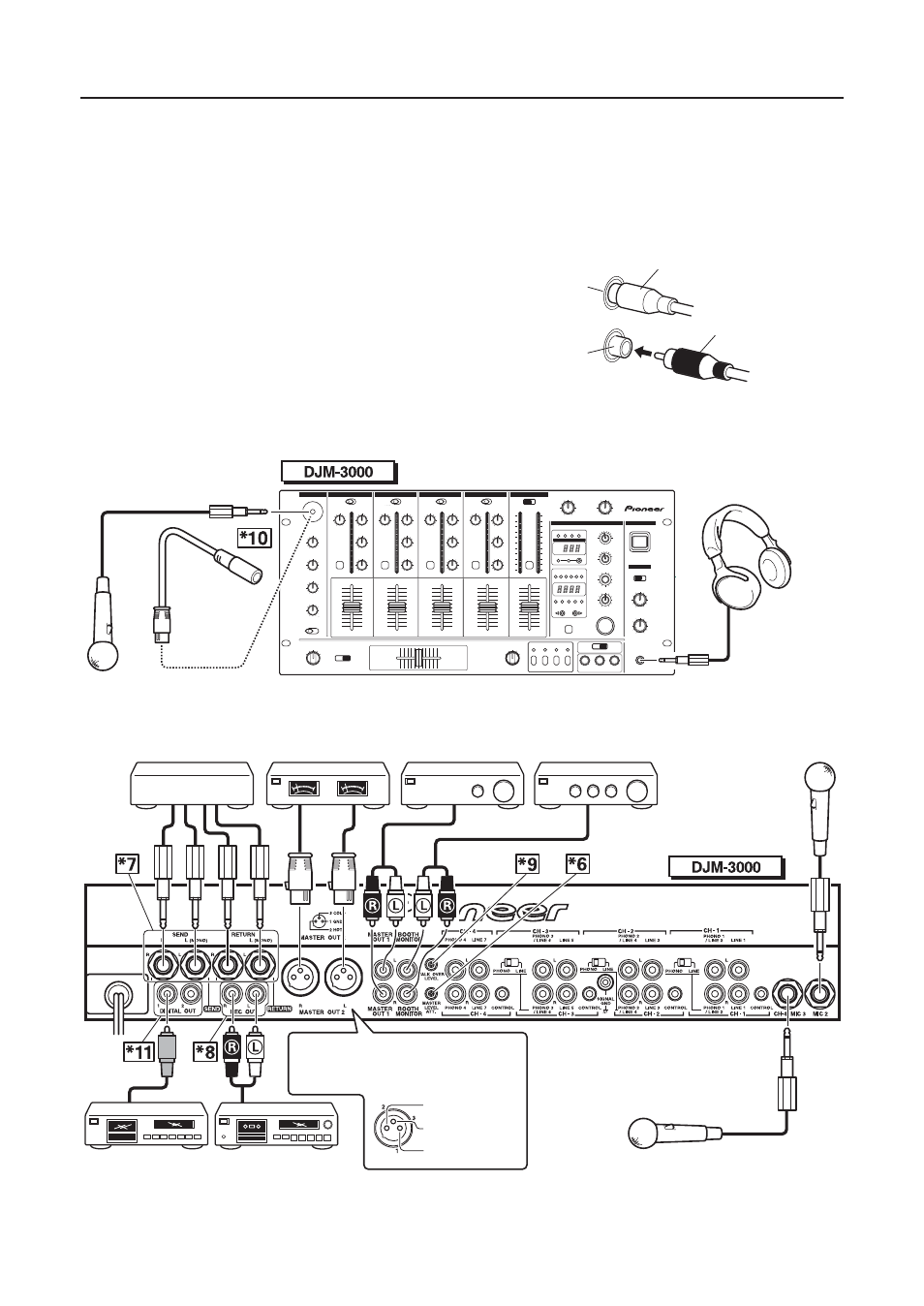

2 Подключение выходов, микрофонов и т.п.

Микрофон 1

Наушники

Внешний блок эффектов

Усилитель мощности

(поддерживает вход

XLR)

Усилитель мощности

(поддерживает вход

RCA)

Усилитель мощности

(для монитора в

кабинке ди джея)

Микрофон 2

CD рекордер и т.п.

Кассетная дека и т.п.

Назначение контактов XLR разъема показа
но на рисунке ниже.

Сигнал (+)

Общий провод ( )

Земля

Вход MIC 3 (если к входу MIC

3 подключен микрофон, то

вход CH 4 PHONO 4 использо

вать нельзя).
