ПОДКЛЮЧЕНИЕ ПУЛЬТА
При подключении или отключении пульта сначала обязательно выключите питание и выньте сетевую вилку из розетки.

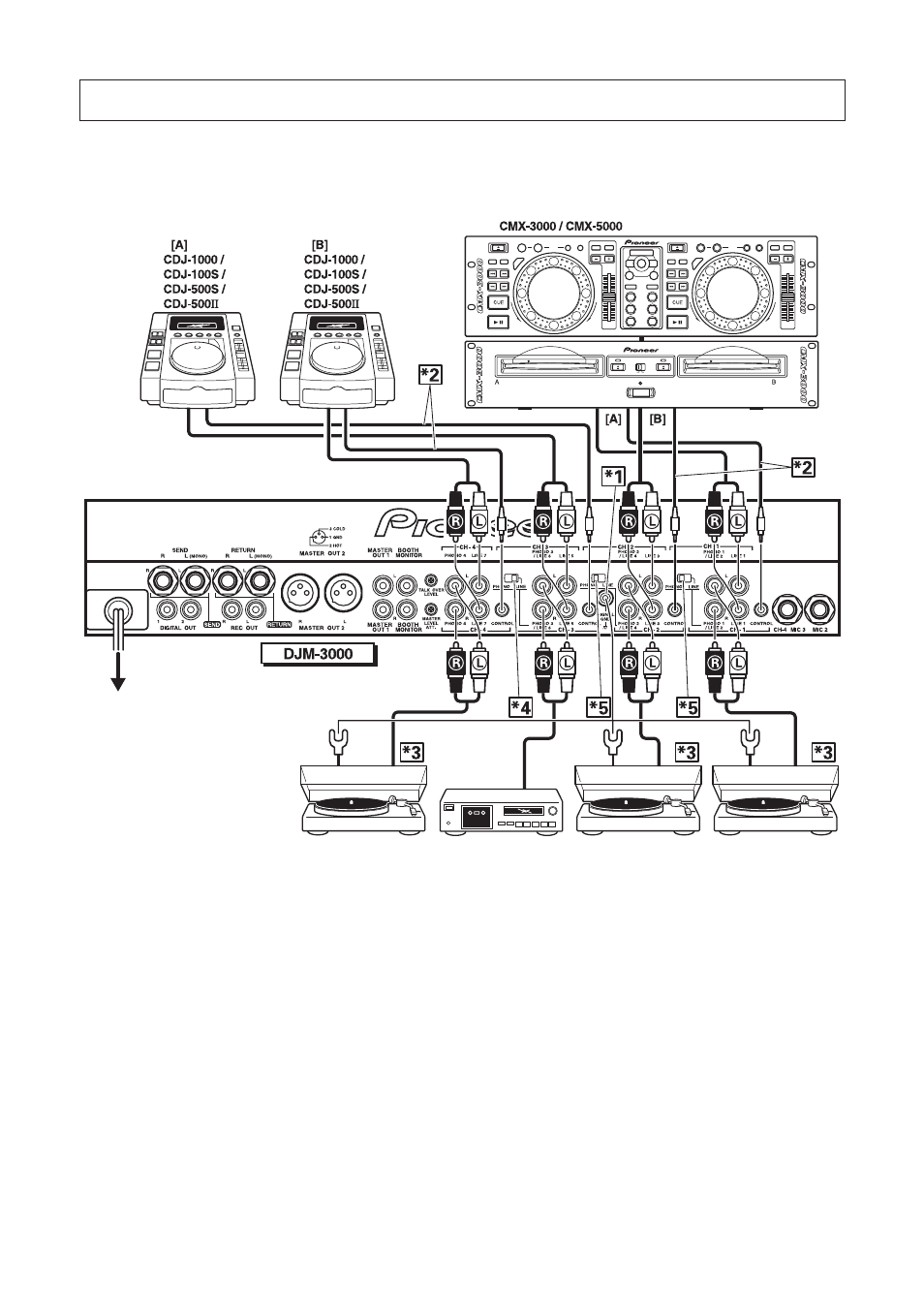

1. Подключение входного оборудования
Подключите к сетевой розетке
(При использовании микрофона MIC 3
вход PHONO 4 использовать нельзя.)
Проигрыватель 3
Кассетная дека и т.п.
Проигрыватель 2
Проигрыватель 1
При подключении аналогового проигрывателя к разъемам CH 4
PHONO 4 сначала выньте из разъемов перемычки (2).
Перемычки используются для уменьшения остаточного фона, если
аналоговый проигрыватель не подключен к разъемам PHONO 4, что
обеспечивает максимальное качество звука. Снятые перемычки храни
те в надежном месте и сразу же установите их на место, как только от
ключите аналоговый проигрыватель.
*1 Подключите провод заземления аналогового проигрывателя.
Эта клемма предназначена исключительно для аналогового проиг
рывателя и не является клеммой заземления для обеспечения бе
зопасности.
*2 Если вы используете устройство с отдельно продаваемым плеером
CMX 3000, CMX 5000, CDJ 1000, CDJ 100S, CDJ 500S или CDJ
500II, подключенным к разъемам LINE [Линейный вход], то можно
использовать функцию пуска плеера от фейдера, если CD плеер
подключен с помощью управляющего кабеля.
*3 Входные разъемы PHONO этого устройства предназначены только
для головок типа MM [с подвижным магнитом], поэтому к пульту
можно подключать только аналоговые проигрыватели с головкой
типа MM.
