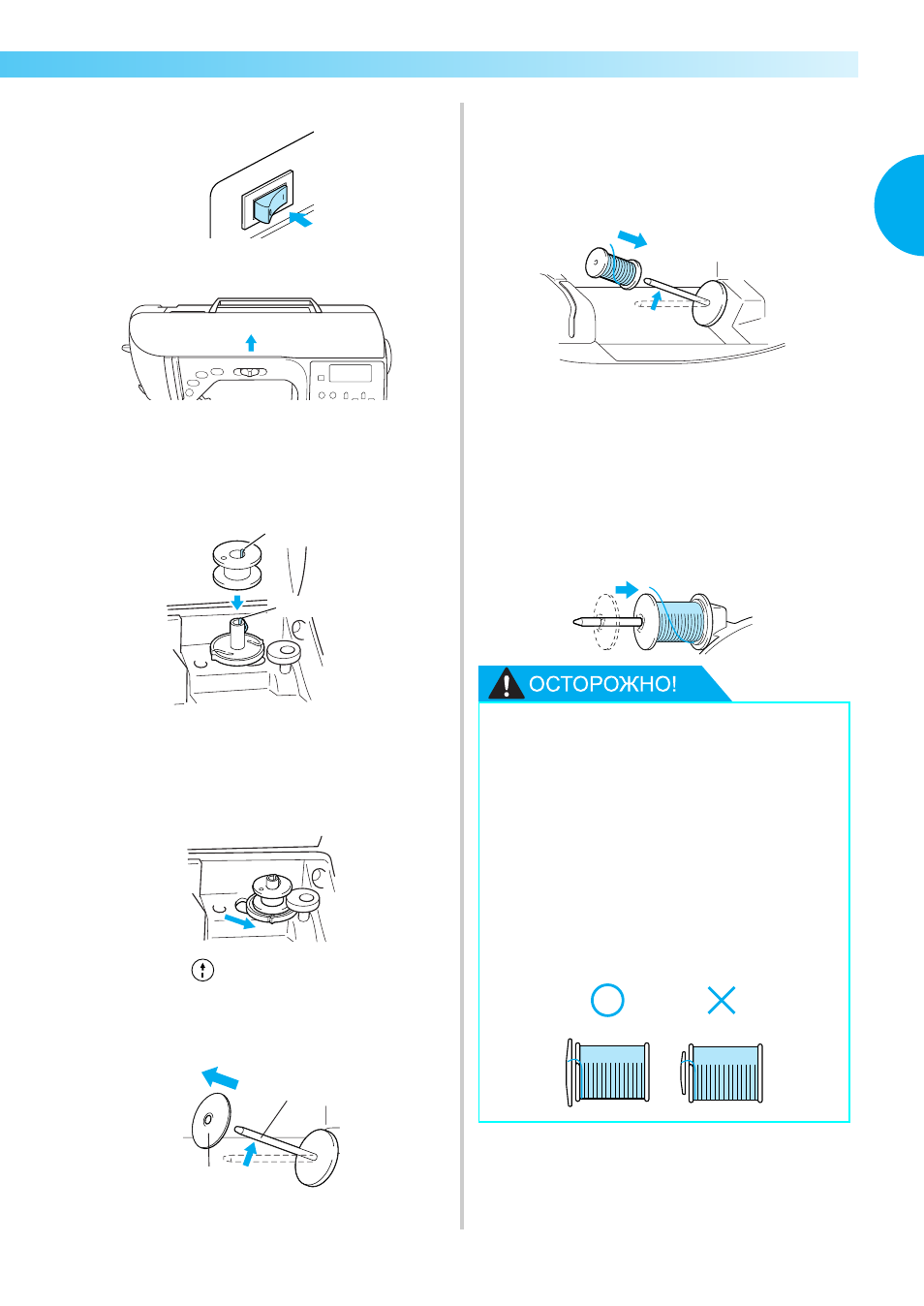

Намотка и установка шпульки 23

1

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

a

Включите швейную машину.

b

Откройте верхнюю крышку.

c

Наденьте шпульку на вал устройства

намотки таким образом, чтобы пружина
на валу вошла в паз шпульки.

Нажмите на шпульку, пока она не

зафиксируется со щелчком.

a

Паз

b

Пружина на валу устройства намотки
шпульки

d

Сдвиньте устройство намотки шпульки

в направлении, показанном стрелкой,
пока он не зафиксируется со щелчком.

• Кнопка

(Пуск/Стоп) загорается

оранжевым цветом.

e

Снимите колпачок, надетый на стержень

для установки катушки.

a

Стержень для установки катушки

b

Колпачок катушки

f

Установите катушку для намотки
шпульки на стержень.
Наденьте катушку на стержень таким
образом, чтобы катушка располагалась
горизонтально и нить разматывалась
спереди и снизу.

• Если нить не будет правильно

сматываться с катушки, она может
запутаться вокруг стержня для установки
катушки.

g

Наденьте на стержень колпачок
катушки.
Наденьте колпачок катушки на стержень,
сдвиньте его как можно дальше вправо, как
показано на рисунке.

2

1

1

2

При неправильной установке

колпачка или катушки нить может
запутаться вокруг стержня, а игла
может сломаться.

В комплект поставки входят три

колпачка (большой, средний и
малый), что позволяет подобрать
колпачок по размеру катушки. Если
колпачок слишком мал для
используемой катушки, нить может
попасть в прорезь катушки, что
может привести к поломке иглы.
