ПРИЛОЖЕНИЕ
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
156
j

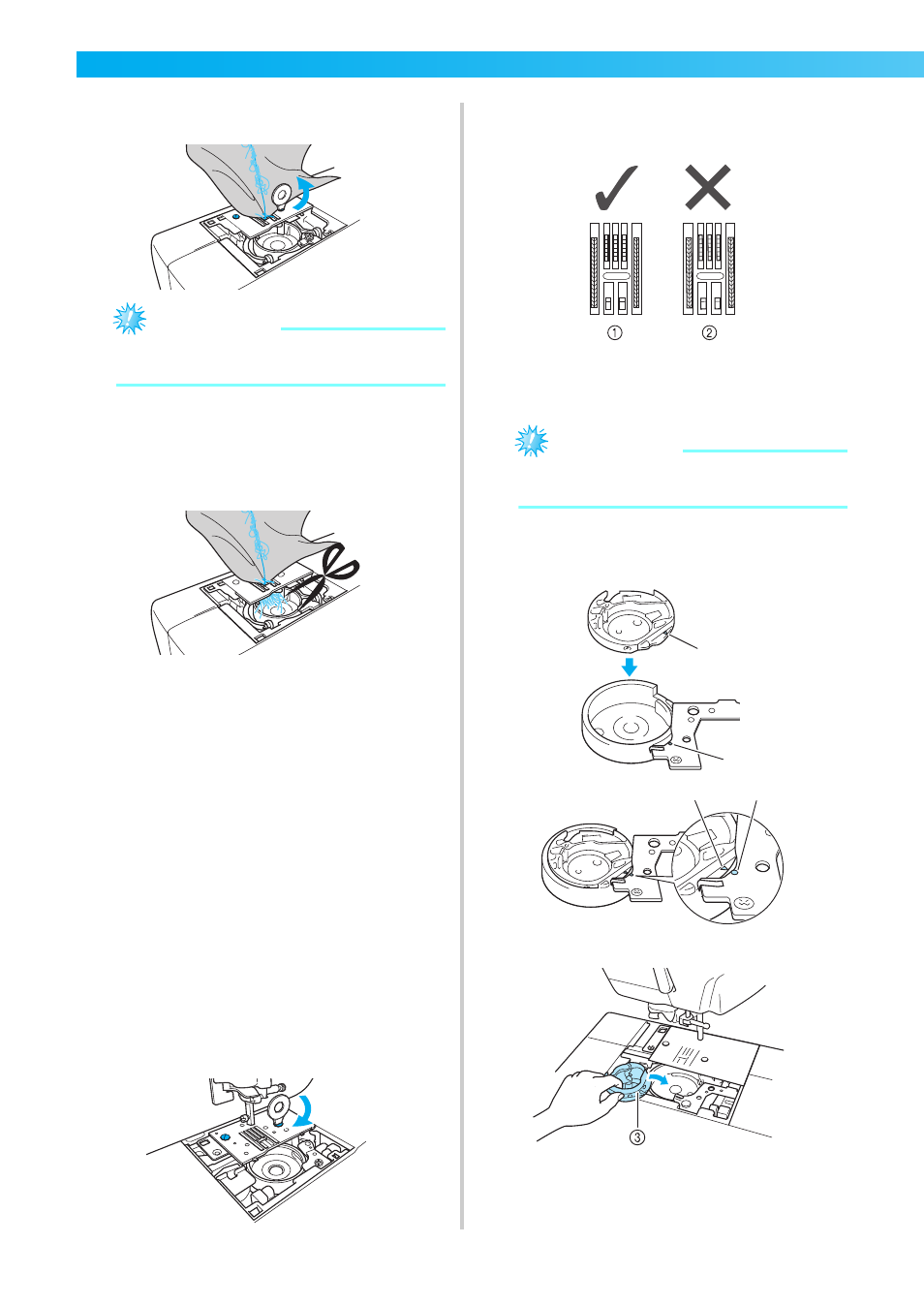

Прилагаемой дискообразной отверткой
ослабьте два винта игольной пластины.
Примечание
z
Будьте внимательны и не уроните
вынутые винты в машину.
k
Немного приподнимите игольную
пластину, обрежьте все запутавшиеся
нити и затем снимите игольную пластину.
Уберите материал и нити с игольной
пластины.
Если материал не удается убрать даже после
выполнения этих действий, обратитесь в
ближайший авторизованный сервисный центр.
l
Уберите все куски нитей, оставшиеся в
челноке и вокруг гребенок
транспортера.
m
Поверните маховик, чтобы поднять
гребенки транспортера.
n
Совместите два отверстия для винтов
на игольной пластине с двумя
отверстиями на монтажном основании
игольной пластины и установите
игольную пластину на машину.
o
Несильно вручную заверните винт на
правой стороне игольной пластины.
Затем дискообразной отверткой
надежно затяните винт на левой
стороне. Затем надежно затяните винт
на правой стороне.
Поверните маховик и проверьте, что гребенки
транспортера двигаются плавно и не касаются
краев вырезов на игольной пластине.
a
Правильное положение гребенок
транспортера
b
Неправильное положение гребенок
транспортера
Примечание
z
Будьте внимательны и не уроните
вынутые винты в машину.
p
Вставьте шпульный колпачок так,
чтобы метка S на шпульном колпачке
совпала с меткой z на машине.
• Совместите метки S и z.
a
Метка S
b
Метка
z
c
Шпульный колпачок
• Перед установкой шпульного колпачка
убедитесь, что указанные метки совпали.
a
b
b
a
