Инструкция по эксплуатации Brother Innov-is 550SE
Страница 152
ПРИЛОЖЕНИЕ
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
150
e

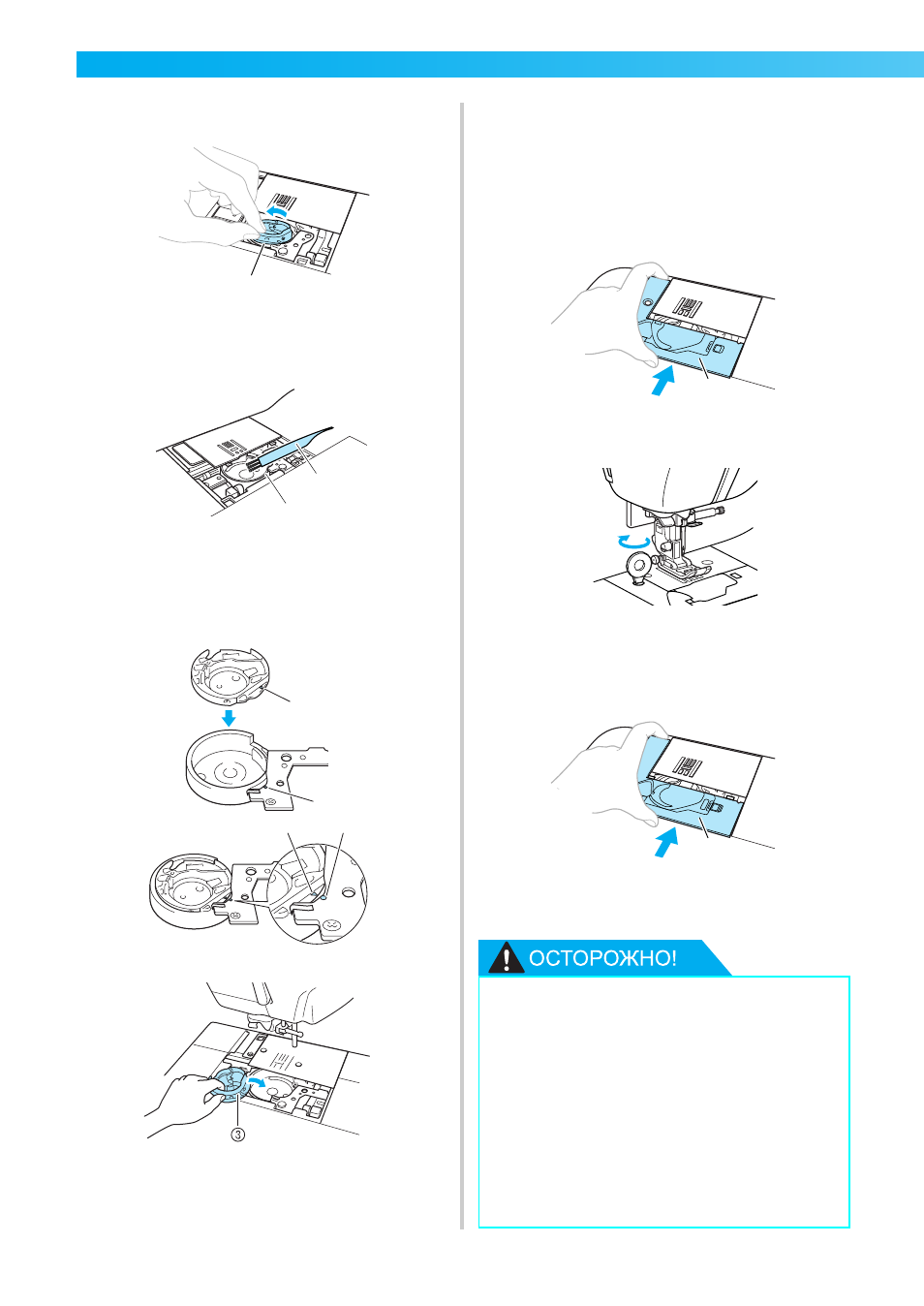

Снимите шпульный колпачок.
Возьмитесь за шпульный колпачок и выньте его.
a
Шпульный колпачок
f
С помощью щеточки или пылесоса
удалите обрывки нити и пыль из
челнока и вокруг него.
a
Щеточка для очистки
b
Челнок
• Не смазывайте маслом шпульный колпачок.
g
Вставьте шпульный колпачок так, чтобы
метка S на шпульном колпачке совпала
с меткой z на машине.
* Совместите метки S и z.
a
Метка
S
b
Метка
z
c
Шпульный колпачок
* Перед установкой шпульного колпачка
убедитесь, что указанные метки совпали.
h
Установите крышку игольной пластины.
На разных моделях эта крышка
устанавливается по-разному.
■ Если крышка игольной пластины
крепится винтом
a
Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.
a
Крышка игольной пластины
b
Дискообразной отверткой затяните винт
на крышке игольной пластины.
■ Если крышка игольной пластины не
крепится винтом
a
Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.
a
Крышка игольной пластины
i
Установите на место плоскую
платформу.
1
a
b
a
b
b
a
● Запрещается использовать
шпульный колпачок, если на нем
имеются царапины. Это может
привести к запутыванию верхней
нити, поломке иглы или ухудшению
характеристик машины. Новый
шпульный колпачок (номер по
каталогу: XC3153-321) можно
приобрести в ближайшем
авторизованном сервисном центре.
● Убедитесь в правильной установке
шпульного колпачка. В противном
случае возможна поломка иглы.
a
a
