9

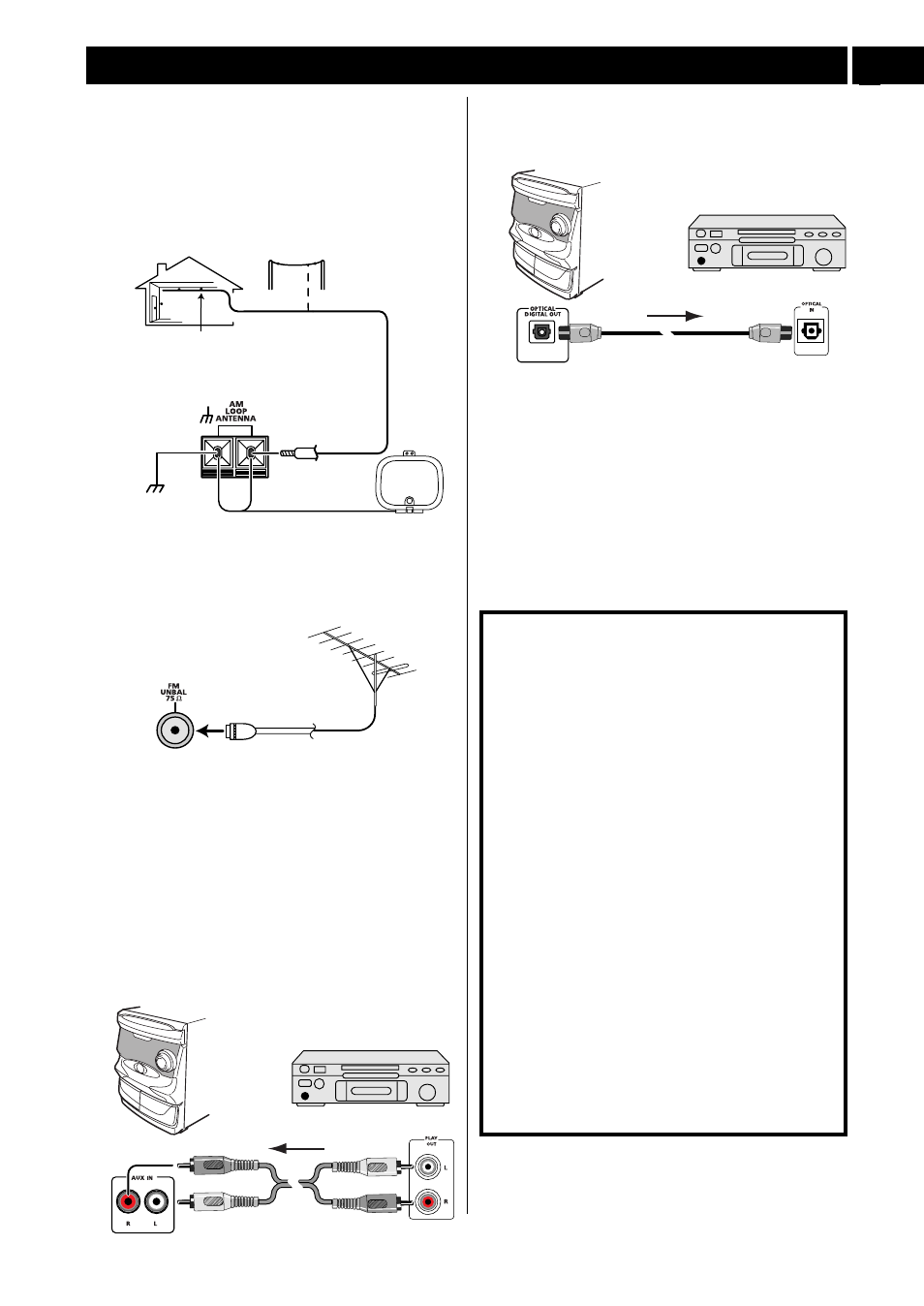

Подключение наружных антенн

Наружная АМ антенна
Для подключения данной антенны можно использо
вать 5 – 6 метровый провод с виниловой изоляцией;
устанавливать антенну можно как внутри помещения
так и снаружи. Контурную АМ антенну при этом ре
комендуется оставлять подключенной.

Для подключения цифрового устройства записи или
AV усилителя через разъем OPTICAL OUT используйте
цифровой оптический шнур.

Подключение 2

Наружная
антенна

Внутренняя антенна (5 – 6 метровый
провод с виниловым покрытием)

Земля

Наружная FM антенна

Для подключения наружной FM антенны использует
ся коаксиальный кабель с соединителем типа PAL и
сопротивлением 75 Ом.

Подключение дополни-
тельных компонентов

В данной системе имеется пара аналоговых стерео
входов для подключения дополнительного проигры
вателя минидисков и другой аппаратуры. Кроме того,
в модели XR A6800 также имеется оптический циф
ровой выход для использования его с устройством за
писи CD R или MD дисков.
Используйте гнездо AUX IN для подключения проиг
рывателя минидисков и т.п. к этой системе.

Проигрыватель мини-
дисков и т.д.

Стерео аудио

кабель

Устройство записи мини-
дисков и т.д.

Цифровой оптический
аудио кабель

Подключение к
источнику питания

Убедившись, что все соединения выполнены правиль
но, вставьте один конец шнура питания в гнездо AC
INLET
, а другой его конец в сетевую розетку.

Поздравляем! Теперь ваша система подключена!

Включение/выключение
демонстрационного
режима

При первом включении системы ее дисплей начина
ет функционировать в демонстрационном режиме.
Демонстрационный режим начинает свою работу
также и в том случае, если система включена, но не
эксплуатируется более 5 минут. При нажатии любой
кнопки на основном аппарате или пульте дистанци
онного управления демонстрационный режим вык
лючается.

••••• Для полного отключения демонстраци-

онного режима во время его функцио-
нирования нажмите кнопку P.BASS
(DEMO) (только на передней панели) и
удерживайте ее нажатой не менее
3-х секунд.

••••• Для включения демонстрационного ре-

жима нажмите кнопку P.BASS (DEMO) и
удерживайте ее нажатой не менее
3-х секунд тогда, когда система нахо-
дится в режиме ожидания.
