7

Подключение динамиков

В комплект поставки данной системы входят два
фронтальных динамика. Кроме того, в модели
XR A6800 имеются два гнезда для подключения пары
тыловых динамиков.

Подключение фронтальных
динамиков

Шнур динамиков, входящих в комплект поставки мо
дели XR A4800, уже вставлен в динамики и его остает
ся только подключить к основному аппарату.
Для подключения динамиков модели S A6800 к ос
новному аппарату следует воспользоваться специаль
ным шнуром динамиков, входящим в комплект по
ставки. Для обеспечения наилучшего качества звуча
ния системы необходимо подключить две жилы шну
ра динамиков каждого динамика к соответствующему
терминалу. Белую часть шнура вставьте в черный
разъем, а серую – в красный.
Замечание: убедитесь, что оголенные провода дина
миков не соприкасаются друг с другом и не касаются
металлических деталей аппарата.

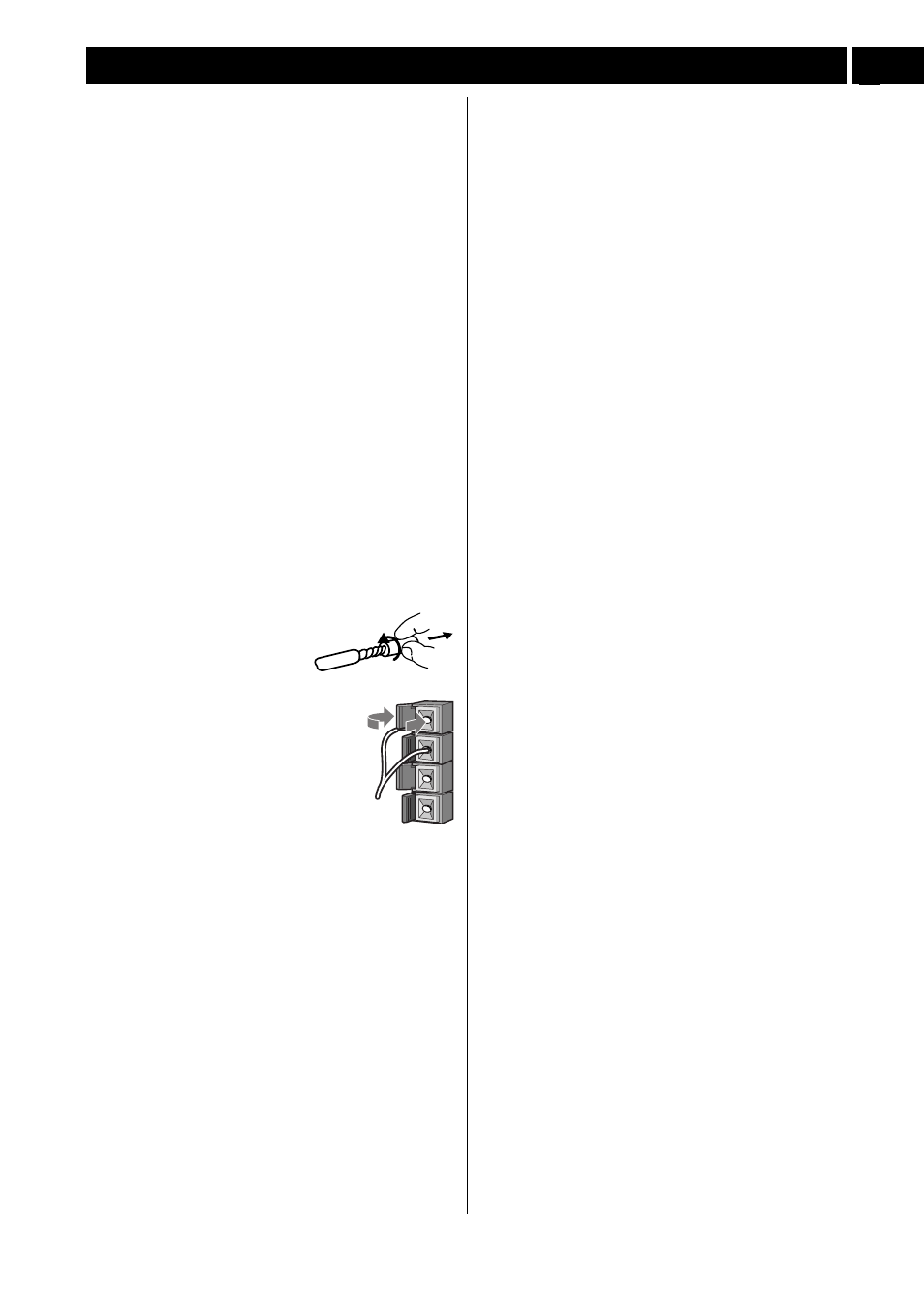

Для подключения шнура
динамика к разъему:

1

С каждого конца прово-
да снимите защитную
изоляцию, а затем скру-
тите вместе оголенные
жилы проводов.

2

Откройте отверстие, а
затем вставьте скручен-
ный провод в разъем до
упора (полностью).

3

Для фиксации шнура
динамика закройте от-
верстие.

Подключение тыловых
динамиков

Только для модели XR-À6800: тыловые динамики
подключаются к основному аппарату с помощью
штекеров типа фоно/RCA. Для подключения просто
вставьте штекер каждого динамика в соответствую
щий разъем на задней панели.

Крепление тыловых динамиков на стене:
• Для крепления динамика на стене используется

отверстие, расположенное на задней панели ди
намика. Во избежание несчастного случая убеди
тесь, что динамики надежно закреплены на стене.

• Убедитесь, что стена, на которую будут крепиться

динамики, достаточно прочная. Компания Pioneer
не несет никакой ответственности за какие либо
несчастные случаи и повреждения аппарата и ди
намиков, возникшие в результате неправильной
установки данного оборудования или крепления
его на непрочную поверхность.

• В комплект поставки не входит ни винтов ни дру

гих сборочных деталей для крепления динамиков
на стене.

Предупреждение относительно
сопротивления динамиков!

Не подключайте динамики, входящие в комплект по
ставки, к другим усилителям, так как это может при
вести к их серьезному повреждению или даже возго
ранию.
При подключении к данной системе каких либо дру
гих динамиков, используйте только те фронтальные
динамики, номинальное полное сопротивление кото
рых находится в диапазоне от 6 Ом до 16 Ом. При
подключении тыловых динамиков используйте те ди
намики, номинальное полное сопротивление кото
рых не менее 16 Ом. Перед подключением динамиков
и включением питания аппарата еще раз проверьте
их сопротивление, обратившись к прилагаемым к
ним инструкциям по эксплуатации.

Подключение 2
