6

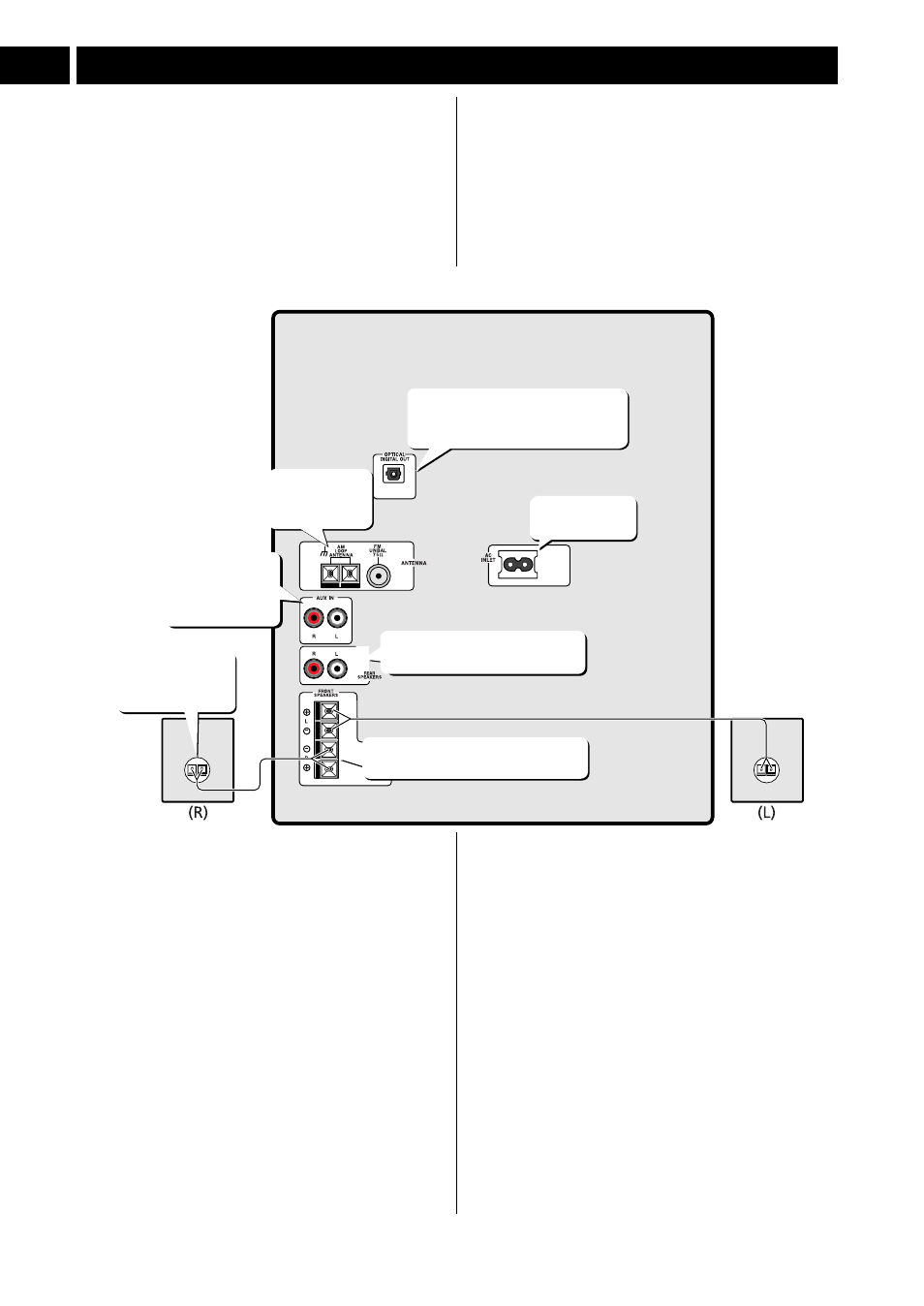

Задняя панель
На рисунке ниже приведен пример подключения мо
дели XR A6800. Заметим, что в модели XR A4800, не
которые из этих функций недоступны.
Важная информация: перед выполнением подключе
ния к тыловой панели проверьте, что все компоненты
выключены, а шнуры питания вынуты из сетевых ро
зеток.
2 Подключение
Д
ля подключения дополнительно-
го AV усилителя или цифрового
устройства записи (только для мо-
дели XR-A6800)
Для подклю-
чения АМ и
FM антенн
Для подключе-
ния к сетевой
розетки
Для подключе-
ния к аналого-
вым входам
внешнего уст-
ройства записи
Для подключения тыловых
динамиков (только для мо-
дели XR-A6800)
Для подключения
шнуров динами-
ков (только для
модели S-A6800)
Подключение фронтальных
динамиков
