Д
опо
лнительные
ф
ункции
1
2
AV
AV 1 AV 2 AV 3
PC
AUDIO RGB VIDEO VIDEO VIDEO AUDIO
RGB
VIDEO S-VIDEO S-VIDEO
COMPONENT
AUDIO
IN
L
R
L
R
Y
P B
P R
AV4
S-V V L R
30 31

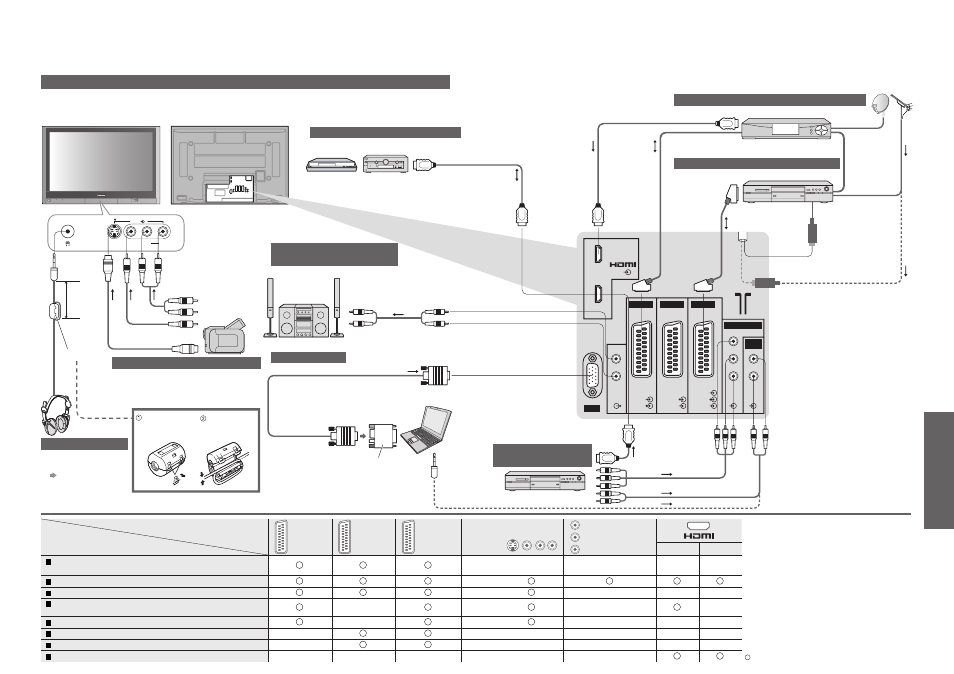

Эти схемы показывают наши рекомендации относительно того, как подсоединять телевизор к Вашему разнообразному оборудованию.
Относительно других соединений примите во внимание инструкции для каждого оборудования, нижеприведенную таблицу и
технические характеристики (стр. 39).
(AUDIO)
Компьютер
Усилитель с системой громкоговорителей
Спутниковый приемник
Проигрыватель DVD / ВКМ
Кабель
SCART
Кабель RF
или
(Q-Link)
Соединитель
Запись /Воспроизведение (оборудование)
AV1 AV2 AV3
AV4
Y
P B
P R
COMPONENT
1 2
Для записи / воспроизведения видеокассет / DVD
(ВКМ / проигрыватель DVD)
Для просмотра DVD (DVD плеер)
Для просмотра изображений с видеокамеры (Видео камера)
Для просмотра спутникового телевещания
(Блок спутникового тюнера)
Для игр (Игровая приставка)
Q-Link
Прямая запись с телевизора
HDMI-управление
: Рекомендуемое подсоединение
Кабель
SCART
ПК
(Просмотр)
(Прослушивание)
(Q-Link)
HDMI-управление (стр. 27)
Для просмотра спутникового телевещания
Для записи / воспроизведения
Для просмотра
дисков DVD
Типы оборудования, которое можно подсоединить, для каждого соединителя
DVD плеер
•
Внешнее
обор
удов
ание
Подсоединения (обзор)
Для прослушивания с
помощью громкоговорителей
DIGA или усилитель Panasonic
Кабель
SCART
Внешнее оборудование
Преобразовательный адаптер
(если необходимо)
В
пределах
10 см
(VIDEO)
или
(S-VIDEO)
Головные телефоны
Видеокамера / Игровая приставка
Прижмите
кабель внутри
и закройте
Чтобы открыть,
сдвиньте назад
лепестки
Ферритовый
сердечник
( Ф3,5 мм
стерео мини
штекер)
•
При использовании разъема HDMI2
для контроля с помощью HDMI
сначала выберите в качестве
внешнего входа HDMI2 (стр. 12).
■
Чтобы подрегулировать
громкость
“Громк. наушников”
в звуковом меню.
(стр. 16)
