02

16

Ru

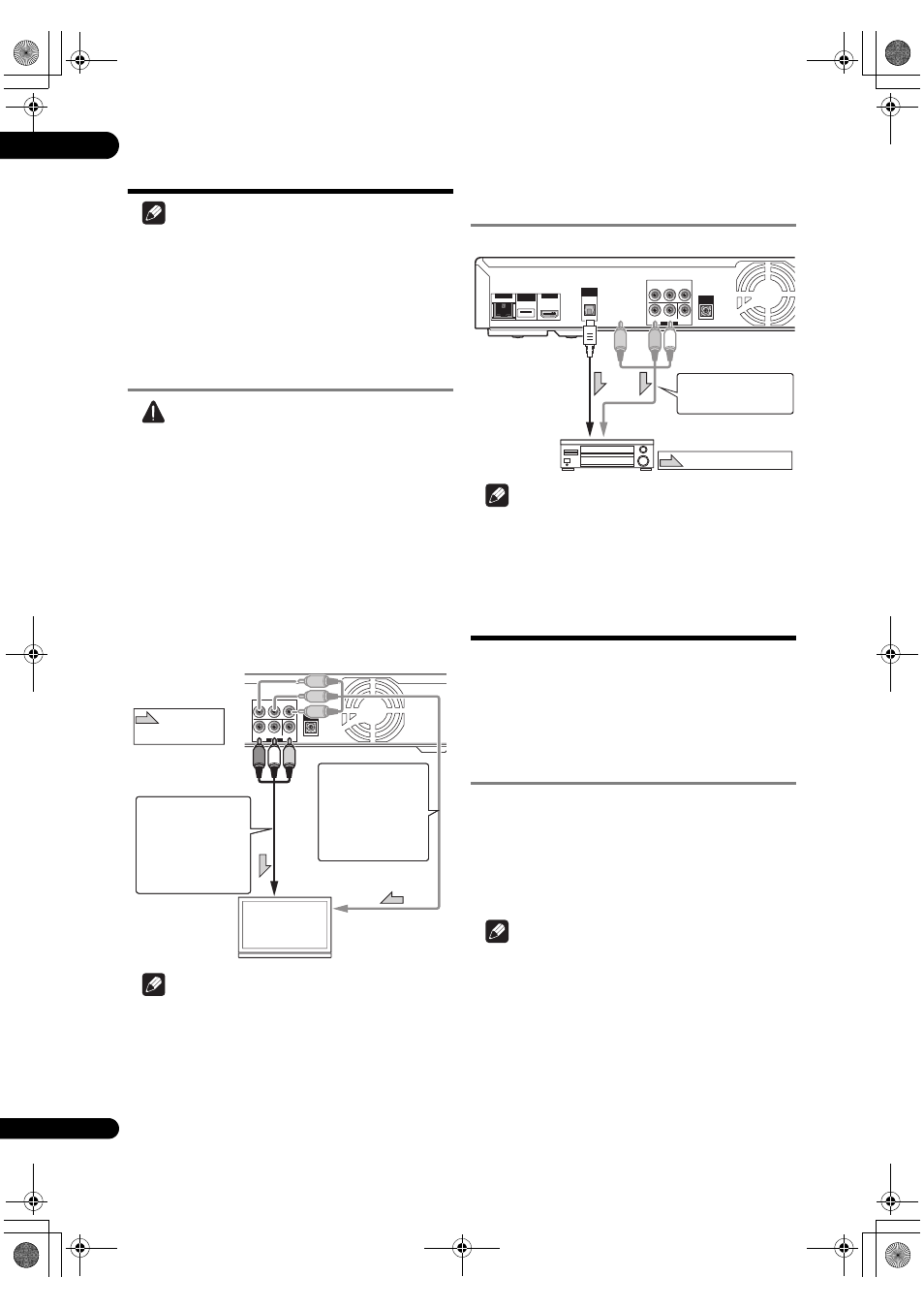

Подключение видео и

аудиокабелей

Примечание

• Выполните настройки в меню Setup Navigator в

соответствии с типом подключенного кабеля (стр. 18).

• Для вывода видеосигналов от данного проигрывателя,

подключите с помощью одного из следующих
методов (не включая подключение с помощью кабеля
HDMI): компонентный видеокабель или видеокабель.

Подключение телевизора

через видео/аудиокабель

Предостережение

Подключите видеовыход проигрывателя

напрямую к телевизору.
Данный проигрыватель поддерживает технологию
защиты от аналогового копирования. Поэтому
картинка может не отображаться соответствующим
образом при подключении к телевизору через DVD-
рекордер/видеомагнитофон или при воспроизведении
выходного материала проигрывателя, записанного на
DVD-рекордере/видеомагнитофоне. Более того,
картинка может не отображаться соответствующим
образом из-за защиты от копирования при
подключении проигрывателя к телевизору со
встроенным видеомагнитофоном. Для получения
более подробной информации обратитесь к
производителю телевизора.

Примечание

• Видеосигналы выводятся с разрешением 576/50i или

480/60i при подключении через видеокабель.

• При подключении к телевизору через компонентный

видеокабель, видеосигналы не выводятся с
разрешением 1080/50i, 1080/50p, 720/50p, 1080/24p
или 1080/60p.

В зависимости от настройки разрешения выходного
видеосигнала картинка может не выводиться (стр. 21).

Подключение аудио-видео

ресивера или усилителя

через оптический цифровой

аудиокабель

Примечание

• Для переключения видеосигнала от аудио-видео

ресивера или усилителя, также подключите
видеовыходные терминалы.

Подключение

компонентов к порту USB

Данные, загруженные с помощью функции BD-LIVE, и
данные, используемые функцией BONUSVIEW при
воспроизведении BD-ROM дисков, можно сохранить на
устройстве, подключенном к порту USB (внешнее
запоминающее устройство).

Об устройствах USB (внешнее

запоминающее устройство)

Ниже отображены устройства USB (внешнее
запоминающее устройство), которые можно подключать
к проигрывателю.

• Совместимые с USB 2.0 устройства памяти или

жесткие диски

• Файловая система FAT16 или FAT32, минимальная

емкость 1 ГБ (рекомендуется 2 ГБ или более)

Примечание

• Устройства, отформатированные с другой файловой

системой, кроме указанных выше, не могут
использоваться. Такие устройства, однако, могут
использоваться, если они были отформатированы на
проигрывателе.

Внешние запоминающие устройства могут не
распознаваться, если они содержат несколько разделов.

• Некоторые внешние запоминающие устройства могут

не использоваться на данном проигрывателе.

• Срабатывание внешних запоминающих устройств

(устройств памяти USB, внешних жестких дисков,
др.) не гарантируется.

OUTPUT

COMPONENT VIDEO

CONTROL

IN

Y

R AUDIO

VIDEO

L

P

B

P

R

Телевизор

Задняя панель

проигрывателя

К компонентным

видеовходным

терминалам

Для подключения можно

использовать

компонентный кабель или

три отдельно продающихся

видеокабеля вместо

видеокабеля (желтый

штекер) поставляемого

видео/аудиокабеля.

Направление

потока сигнала

Красн

ый

Бе

лы

й

Также можно подключить

аудио-видео ресивер или

усилитель. Подключите

аудиосигналы через

оптический цифровой

аудиокабель или

аудиокабель (2-кан.)
(ниже).

К видео/аудиовходным

терминалам

Видео

/ау

ди

ок

аб

ел

ь

(по

ст

авляе

тс

я

)

Жел

ты

й

LAN (100)

HDMI OUT

OUTPUT

COMPONENT VIDEO

DIGITAL

OUT

OPTICAL

CONTROL

IN

Y

R AUDIO

VIDEO

L

P

B

P

R

USB

(BD STORAGE)

Задняя панель проигрывателя

К аудиовходным

терминалам

Аудио-видео ресивер

или усилитель

Направление потока сигнала

Также можно подключить
2-канальные аналоговые

аудиосигналы.

К оптическому цифровому

аудиовходному терминалу

Оптический цифровой

аудиокабель

(продается отдельно)

Кра
сн

ый

Белый

Видео/аудиокабель
(поставляется)
