6
Установка аппарата
Подключение аппарата
Примечания:
Данный аппарат предназначен для транспортных средств с питанием от аккумуляторной батареи напряже
нием 12 В с минусом на массе. Перед установкой его в жилые прицепы, грузовики или автобусы, проверь
те напряжение аккумуляторной батареи.
Во избежание коротких замыканий, перед началом установки отсоедините от аккумулятора ( ) провод массы.
Уточните по соответствующим инструкциям особенности подключения дополнительного усилителя мощно
сти и других устройств, затем, соблюдая все указанные правила, выполните соединения.
Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты проводов обмотайте их
изоляционной лентой в местах прокладки вплотную к металлическим деталям.
Проложите и зафиксируйте всю проводку таким образом, чтобы она не могла соприкасаться с какими ли
бо подвижными частями, такими как рычаги переключателя передач, стояночного тормоза и механизм пе
ремещения сидений. Не прокладывайте провода в местах с повышенной температурой, таких как выход
ные отверстия отопителя. При оплавлении или повреждении изоляции возникает опасность короткого за
мыкания проводов на массу (корпус) транспортного средства.
Не пропускайте желтый провод, подводящий питание, через отверстие в моторный отсек для соединения с
аккумулятором. Это может привести к повреждению изоляции провода и короткому замыканию с опасны
ми последствиями.
Не укорачивайте провода. В этом случае цепи защиты могут функционировать неправильно.
Никогда не подключайте питание от другого оборудования, надрезая изоляцию на подводящем проводе и
подсоединяя к нему провод, подающий питание на магнитолу. В этом случае может оказаться превышен
ной допустимая для данного провода нагрузка по току, что приведет к его перегреву.
При замене применяйте только предохранители того номинала, который указан на держателе предохранителя.
Так как в данном устройстве применена уникальная схема BPTL, провода громкоговорителей никогда не со
единяются с массой и для соединения отрицательных ( ) полюсов левого и правого громкоговорителей не
допускается использование общего провода.
Громкоговорители, подсоединяемые к данному аппарату, должны быть повышенной мощности номина
лом не менее 50 Вт и сопротивлением от 4 до 8 Ом. Подсоединение громкоговорителей с мощностью и/или
сопротивлением других номиналов, чем указаны выше, может привести к воспламенению, выделению ды
ма или повреждению громкоговорителя.
При включении данного аппарата на сине белый провод подается управляющее напряжение. Соедините
его клеммой входа управляющего сигнала дополнительного усилителя мощности или к клемме управления
приводом выдвижной автомобильной автоматической антенны (на указанном проводе максимальный ток не
превышает 300 мА, а напряжение 12 В). Если автомобиль оснащен антенной, размещенной на стекле, со
едините с этим проводом вывод питания усилителя антенны.
При применении дополнительного усилителя мощности ни в коем случае не подключайте сине белый про
вод к клемме входа питания усилителя. Также не подключайте сине белый провод к клемме питания ав
томатической антенны. Такое подключение может привести к чрезмерному потреблению тока и нарушению
работы данного аппарата.
Во избежание короткого замыкания, обмотайте неиспользуемые провода изоляционной лентой. Особенно
надежно изолируйте неиспользуемые провода для громкоговорителей. Если провода не изолированы, су
ществует вероятность их короткого замыкания.
Для предотвращения неправильного подключения, входная часть разъема шины IP BUS изготавливается си
него цвета, а выходная часть черного. Для правильного подключения, соединяйте между собой разъемы
одного цвета.

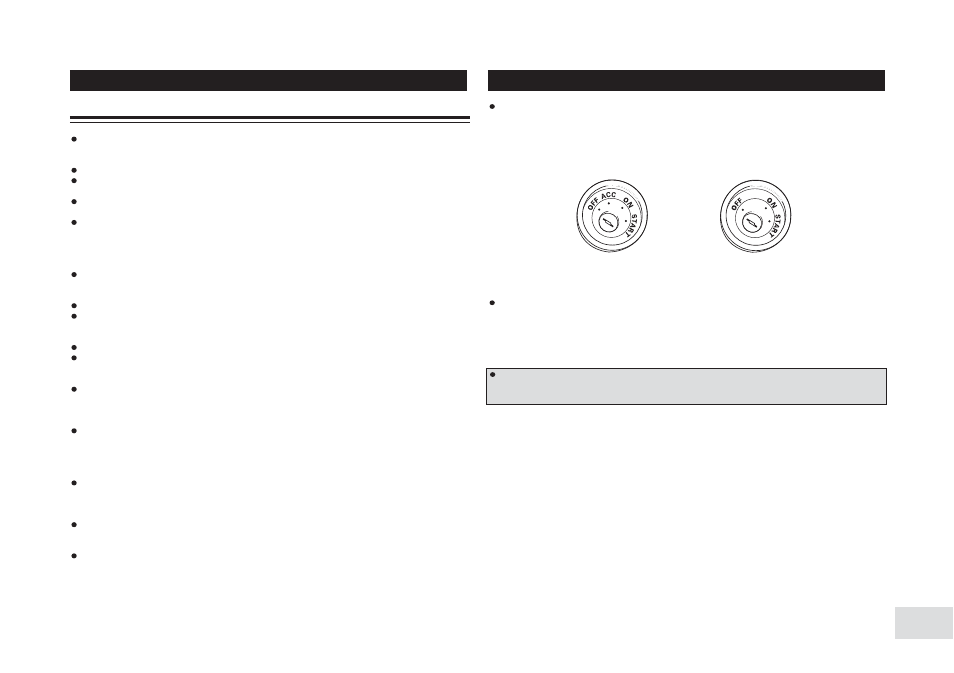

Если данный аппарат магнитола устанавливается в транспортное средство, в замке зажигания которого нет
положения «ACC» [Принадлежности], то красный провод аппарата подключается к контакту, соответствую
щему положению ON/OFF [Включено/Выключено] замка зажигания. В противном случае аккумулятор может
разрядиться, если Вы оставите транспортное средство на несколько часов.
Черный провод соединяется с массой. Пожалуйста, соединяйте его с массой отдельно от соединения с мас
сой мощных потребителей электроэнергии, таких как усилитель мощности.
Если соединить все провода подключения к массе вместе на одну клемму, при нарушении контакта возни
кает опасность воспламенения.
Провода данного аппарата и других устройств могут быть разного цвета, даже если они выполняют одну и
ту же функцию. При подключении данного аппарата к другим устройствам, сверяйтесь с прилагаемыми к
аппаратуре инструкциями и соединяйте провода, имеющие одно и то же назначение.
Позиция «ACC» Нет позиции «ACC»
