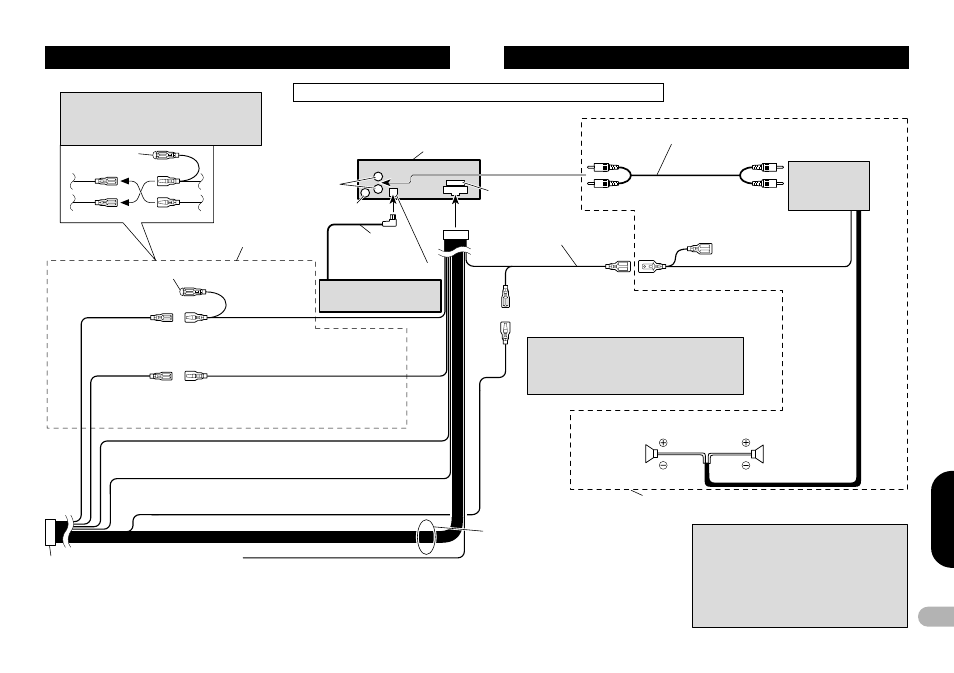

Подключение устройств
Проводка этого устройства окрашена в соответствии с новым стандартом.
Примечание:
В зависимости от типа автомобиля, функ-
ции 3* и 5* могут различаться. В этом слу-
чае подключите 2* к 5*, а 4* к 3*.
Это устройство
Тыловой выход или
выход сабвуфера
Гнездо антенны
Предохранитель
Соединительные кабели с контактными штекерами RCA
(продаются отдельно).
Усилитель
мощности
(продается
отдельно)
Подключите контакты одного цвета
друг к другу.
Кабель IP-BUS
Вход IP-BUS (синий)
Синий/белый
К разъему управления усилителя
мощности. (Максимум 300 мА 12 В
постоянного тока.)
Дистанционное управление системой
1*
2*
3*
4*
5*
Колпак (1*)
Если этот разъем не ис-
пользуется, не удаляйте
колпак.
Проигрыватель Малти КД
(продается отдельно)
Синий/белый (7*)
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного тока.)
Синий/белый (6*)
Желтый (3*)
Резерв (или
Дополнительно)
Желтый (2*)
К разъему, на который питание
подается постоянно, независимо
от положения ключа зажигания.
Красный (5*)
Дополнительно
(или Резерв)
Расположение контактов разъема ISO разли-
чается в зависимости от типа автомобиля.
Соедините 6* и 7*, если Контакт 5 служит
для управления антенной. В автомобиле дру-
гого типа никогда не соединяйте 6* и 7*.
Красный (4*)
К электрическому разъему, управляе-
мому ключом зажигания (12 В постоян-
ного тока) включение/выключение.
Оранжевый/белый
К разъему переключателя подсветки
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
• В некоторых автомобилях разъем
ISO может быть разделен надвое.
В этом случае подключите оба
разъема.
Желтый/черный
Если Вы пользуетесь сотовым телефоном,
подключите его к контакту Audio Mute (при-
глушение звука) на сотовом телефоне.
Если Вы не пользуетесь сотовым телефо-
ном, не подключайте контакт Audio Mute.
Левый
Правый
Тыловой гром-
коговоритель
или сабвуфер
Тыловой гром-
коговоритель
или сабвуфер
Выполните эти подключения, если Вы используете
дополнительный усилитель (продается отдельно).
Примечание:
Когда к этому устройству вместо тыловых
громкоговорителей подключен сабвуфер,
настройте параметры тылового выхода в
меню Начальных Настроек (обратитесь к
инструкции по эксплуатации).
Выход сабвуфера этого устройства явля-
ется монофоническим.
Контакты громкоговорителей
Белый: Фронт. лев.
ª
Белый/черный: Фронт. лев.
·
Серый: Фронт. прав.
ª
Серый/черный: Фронт. прав.
·
Зелен.: Тыл. лев.
ª или Сабв. ª
Зелен./Черный: Тыл. лев.
· или Сабв. ·
Фиол.: Тыл. прав.
ª или Сабв. ª
Фиол./черный: Тыл. прав.
· или Сабв. ·
