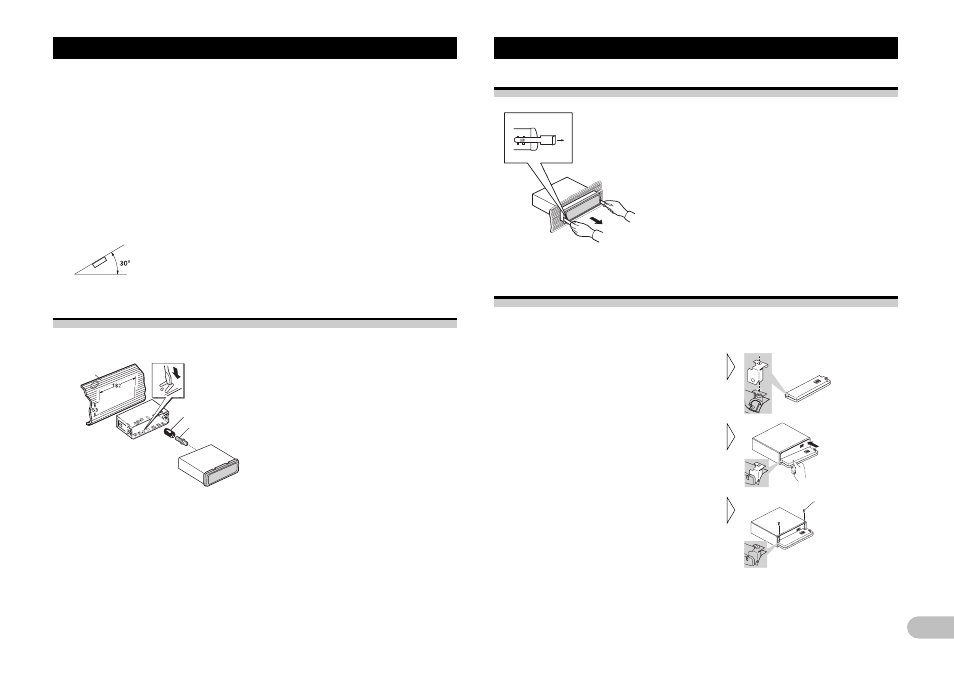

Установка

3

Примечание:
• Перед окончательной установкой устройства осуществите временное подключе-

ние, для того, чтобы убедиться в том, что устройство подключено правильно, и
система функционирует должным образом.

• Для правильного выполнения установки используйте только детали, полученные

в комплекте с устройством. Использование посторонних деталей может привести
к неполадкам.

• Если установка требует проделывания отверстий или внесения других изменений

в автомобиль, обратитесь к Вашему ближайшему дилеру.

• Установите устройство таким образом, чтобы оно не препятствовало управлению

автомобилем, и не могло причинить травму пассажирам при экстренном торможе-
нии.

• Если устройство установлено под углом, превышающим 30° от горизонтали, уст-

ройство может не функционировать наилучшим образом.

Установка с резиновой втулкой

Приборная панель

Резиновая втулка

Винт

Держатель
После установки держателя в прибор-
ную панель, выберите соответствую-
щие зубцы в зависимости от толщины
материала, из которого изготовлена
приборная панель, и согните их. (Зак-
репляйте устройство как можно более
надежно при помощи верхних и нижних
зубцов. Для закрепления устройства
согните зубцы на 90 градусов.)

Рамка
Вставьте отпирающий штырь в отверстие на дне рамки и потяните рамку для ее
удаления. (При установке рамки совместите края рамки с желобом внизу и закре-
пите ее.)

Удаление устройства

Фиксация передней панели

Если Вы не пользуетесь функцией Установки и Удаления передней панели, вос-
пользуйтесь полученными в комплекте фиксирующими винтами и прикрепите пе-
реднюю панель к основному устройству.

1.

Прикрепите держатель к передней
панели.

2.

Установите переднюю панель на основ-
ное устройство.

3.

Прикрепите переднюю панель к основ-
ному устройству при помощи фиксирую-
щих винтов.

Фиксирующий винт
