Важно

! Перед окончательной установкой

проверьте все соединения и системы.

! Не используйте детали, не разрешенные

производителем к использованию. Исполь-
зование таких деталей может статьпричи-
ной возникновения неисправностей в
устройстве.

! Узнайте у дилера компании, требует ли ус-

тановка сверления отверстий или
внесения иных изменений в конструкцию
автомобиля.

! Не устанавливайте данное устройство в

местах, где оно может:
— помешатьуправлению автомобилем.
— травмироватьпассажира при внезап-

ной остановке автомобиля.

! Перегрев полупроводникового лазера при-

ведет к его выходу из строя. Разместите
все кабели в удалении от нагревающихся
деталей, таких как решетка обогревателя.

! Оптимальной является установка устрой-

ства под углом менее 60°.

60°

! При установке необходимо обеспечить

эффективный отвод тепла, оставив доста-
точное пространство за задней панелью и
закрепив свободные кабели так, чтобы они
не закрывали вентиляционные отверстия.

Переднее/заднее

крепление стандарта DIN

Установка данного устройства возможна

как спереди (с помощью обычного перед-

него крепления стандарта DIN), так и сзади
(

заднее крепление стандарта DIN с ис-

пользованием винтов в резьбовых от-

верстиях на раме устройства).

Подробности смотрите в прилагаемых ин-

струкциях.

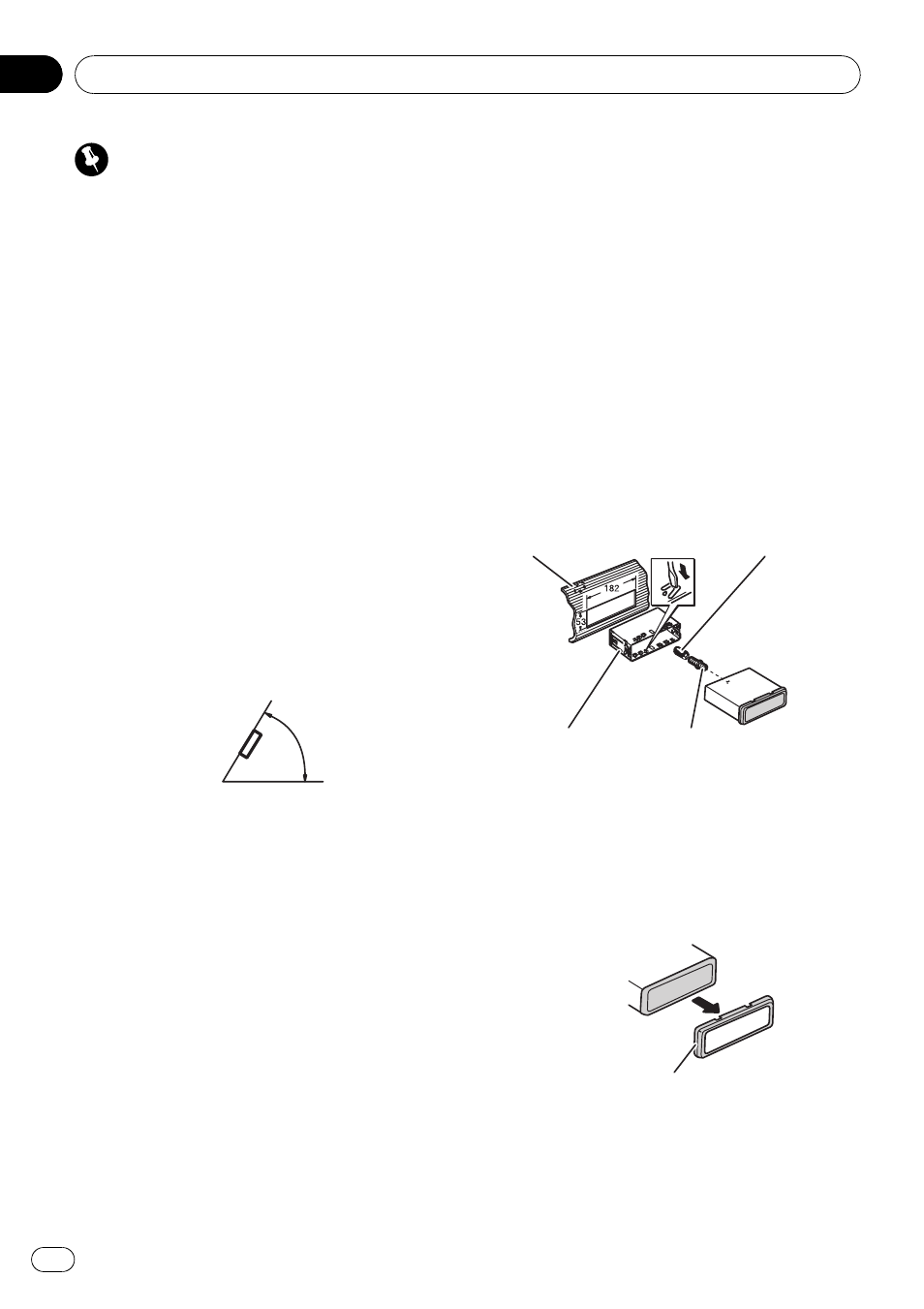

Переднее крепление

стандарта DIN

Установка с помощью резиновой втулки

1

Вставьте монтажную обойму в

переднюю панель.

Монтажная обойма применяется в случае

установки в недостаточно глубоком гнезде.

Заводская монтажная обойма применяется

в случае установки устройства при доста-

точном пространстве за устройством.

2

Закрепите обойму, подогнув с по-

мощью отвертки металлические язычки
(90°).

3

Установите устройство.

Приборная панельРезиновая втулка

Монтажная обойма

Винт

Демонтаж устройства

1

Выдвиньте верхнюю и нижнюю

часть декоративной рамки наружу,

чтобы снять ее. (При установке рамки

ее сторона с канавкой должна быть

внизу.)

Декоративная рамка

! Рамку легче сниматьпри снятой

передней панели.

2

Вставьте прилагаемые экстракторы

с обеих сторон устройства до щелчка.

Установка

Ru

28

Раздел

04
