Важно

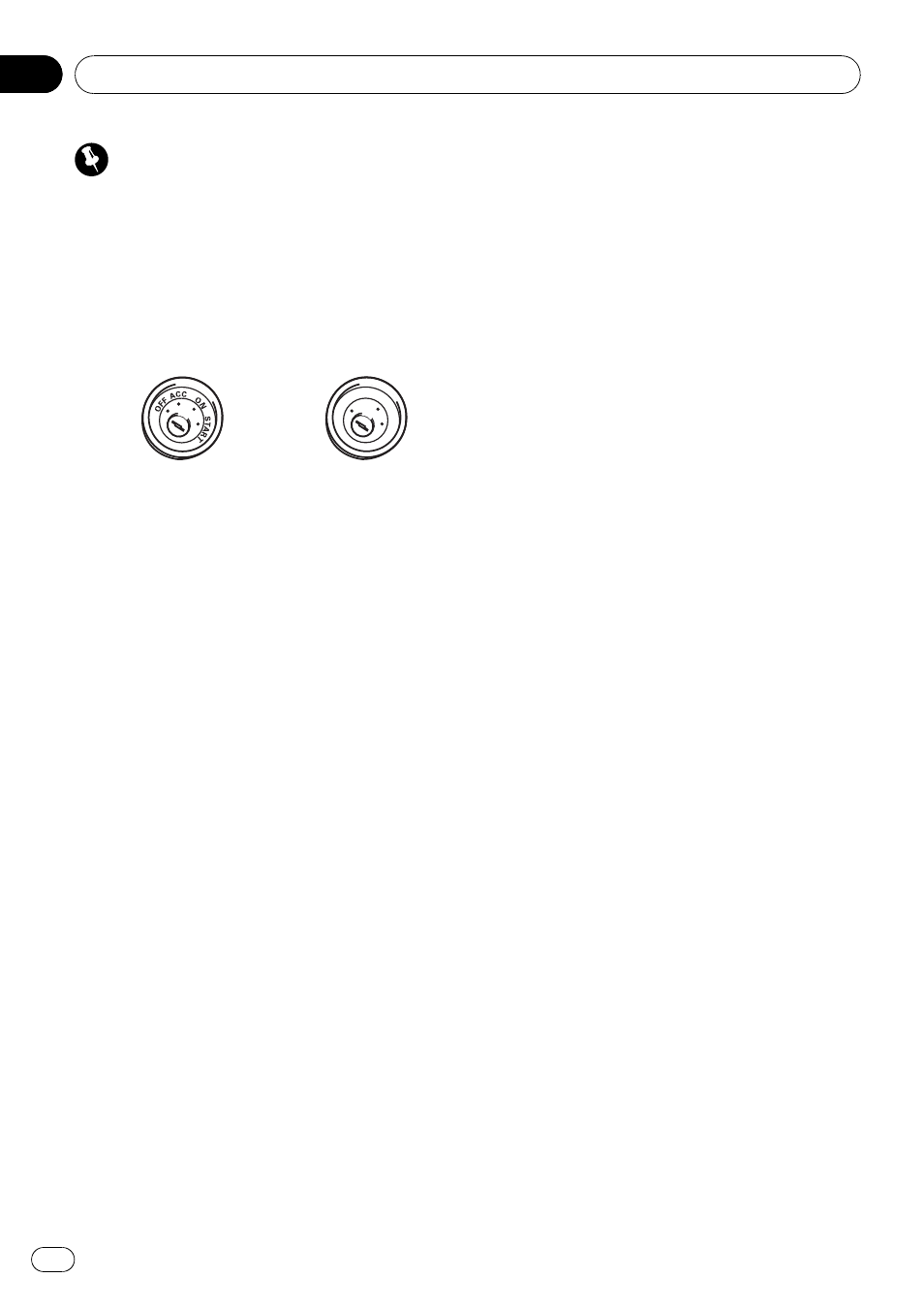

! При установке данного устройства на авто-

мобиле, в котором отсутствует положение
АСС (дополнительное оборудование)
ключа зажигания, красный кабельдолжен
бытьподключен к клемме, которая опреде-
ляет рабочее положение ключа зажигания.
В противном случае может возникнуть
утечка тока аккумуляторной батареи.

ON

S

T

A

R

T

O

FF

Положение ACC

Положение ACC от-

сутствует

! Эксплуатация данного устройства в усло-

виях, отличных от описанных ниже, может
привести к пожару или сбою в работе ус-
тройства.
— Транспортные средства с 12-вольтовым

аккумулятором и заземлением отри-
цательного полюса.

— Громкоговорители 50 Вт (выходная

мощность) и от 4 до 8 Ом (сопротивле-
ние).

! Во избежание короткого замыкания,

перегрева или неисправностей обязатель-
но соблюдайте следующие указания.
— Перед установкой отсоедините отри-

цательную клемму аккумулятора.

— Закрепите провода при помощи зажи-

мов или изоляционной ленты. Для за-
щиты проводки заизолируйте провода в
местах их соприкосновения с метал-
лическими деталями.

— Разместите все кабели в удалении от

подвижных деталей, таких как рычаг
переключения передач и направляю-
щие сидений.

— Разместите все кабели в удалении от

нагревающихся деталей, таких как
решетка обогревателя.

— Не пропускайте желтый кабельчерез

отверстие в моторный отсек для по-
дключения к аккумулятору.

— Изолируйте концы всех неподсоединен-

ных кабелей изоляционной лентой.

— Не укорачивайте кабели.
— Никогда не срезайте изоляцию со

шнура питания данного устройства с
целью подачи питания на другое ус-
тройство. Допустимая нагрузка кабеля
по току ограничена.

— Используйте предохранитель с указан-

ными параметрами.

— Запрещается напрямую заземлятьот-

рицательный вывод громкоговорителя.

— Запрещается скреплятьотрицательные

кабели громкоговорителей вместе.

! При включении питания устройства упра-

вляющий сигнал подается через сине-
белый провод. Подключите его к клемме
панели управления внешнего усилителя
мощности или клемме реле управления
антенны с электроприводом (макс. 300 мА
12

В постоянного тока). Если автомобиль

оборудован встроенной в оконное стекло
антенной, подсоедините провод к клемме
питания усилителя антенны.

! Запрещается подсоединятьсине-белый

кабельк клемме питания внешнего уси-
лителя мощности. Также запрещается по-
дсоединятьданный провод к клемме
питания антенны с электроприводом. В
противном случае может возникнуть
утечка тока аккумуляторной батареи или
иная неисправность.

! Черный кабельявляется заземляющим.

Данный кабельи заземляющий кабель
другого устройства (особенно устройств,
предназначенных для эксплуатации при
больших токах, таких как усилительмощ-
ности) должны монтироваться отдельно. В
противном случае их случайное от-
соединение может привести к пожару или
неисправности.

Соединения

Ru

24

Раздел

03
