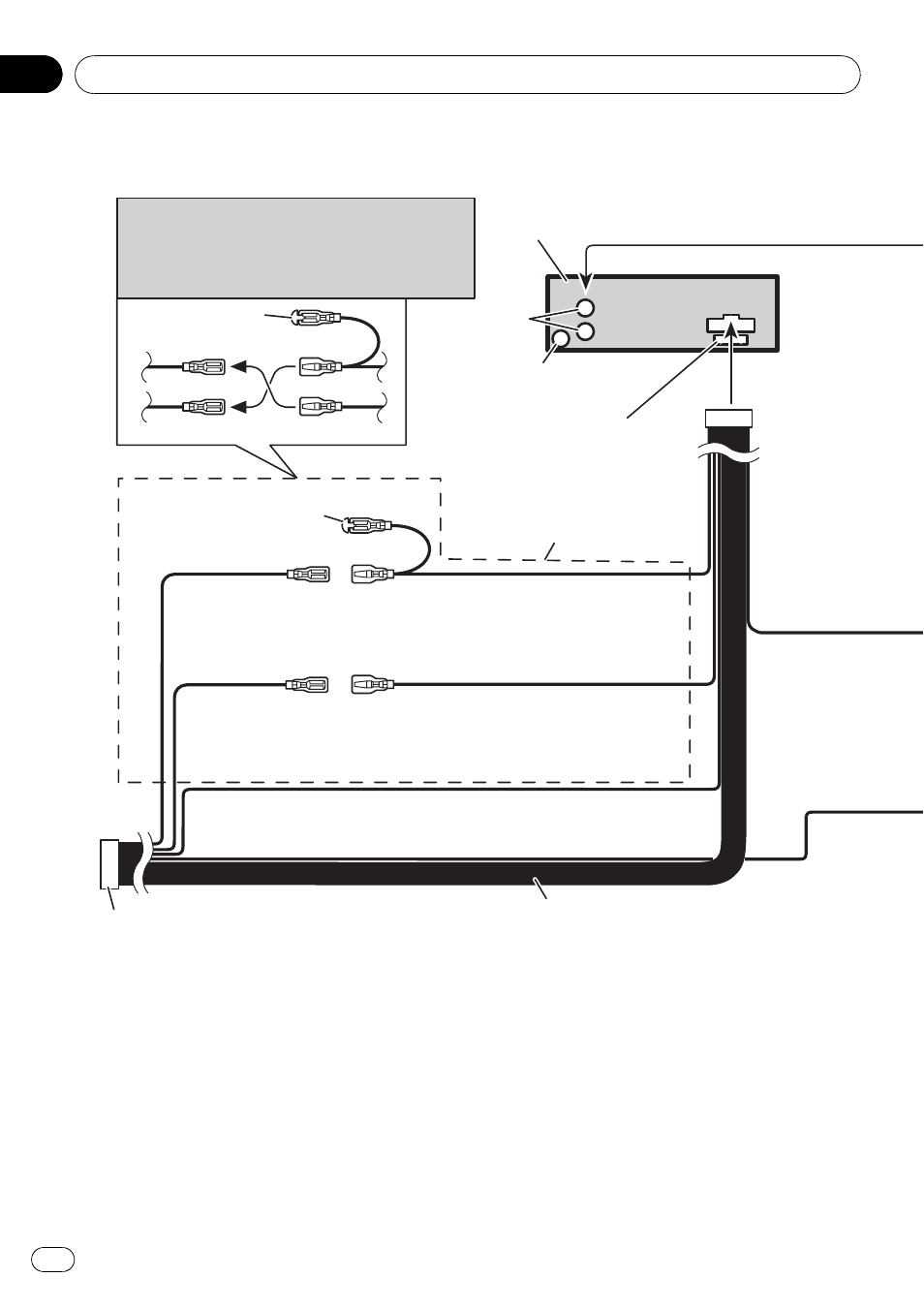

Схема подключения

1*

2*

3*

4*

5*

Провода динамиков

Белый: Передний левый 

Белый/черный: Передний левый 

Серый: Передний правый 

Серый/черный: Передний правый 

Зеленый: Задний левый 

Зеленый/черный: Задний левый 

Фиолетовый: Задний правый 

Фиолетовый/черный: Задний правый 

Гнездо антенны

Задний выход

Данное устройство

Плавкий

предохранитель (10 A)

Соедините провода

одинакового цвета друг с

другом.

Примечание

В зависимости от типа автомобиля функции 3* и

5* могут быть различными. В этом случае,

убедитесь, что 2* подключили к 5* и 4* к 3*.

Колпачок (1*)

Не снимайте колпачок,

если клемма не

используется.

Желтый (3*)

Разрывный (или

вспомогательный)

Желтый (2*)

Подключите к клемме

постоянно подающей 12 В.

Красный (5*)

Вспомогательный

(или разрывный)

Красный (4*)

Подключите к клемме, контролируемой

замком зажигания (12 В пост. ток).

Черный (заземление на массу)

Подключите к чистому, неокрашенному металлическому участку.

ISO разъем

Примечание

В некоторых автомобилях ISO разъем может быть

разделен на два. В этом случае убедитесь, что

подключили оба разъема.
