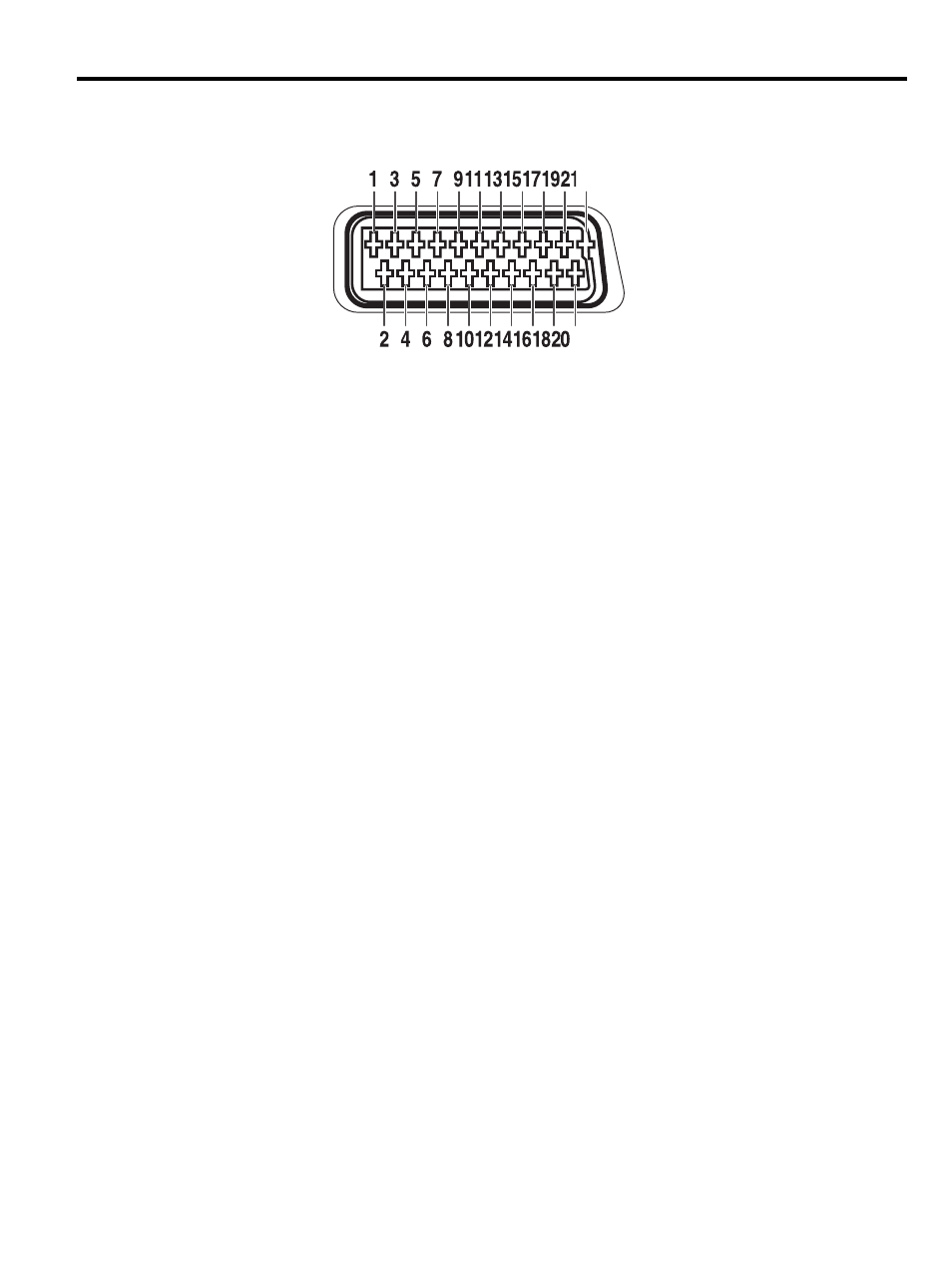

Назначение контактов SCART
К разъемам SCART возможно подключение различных аудио и видео устройств.
SCART (INPUT 1)
1.
Правый аудио выход
2.
Правый аудио вход
3.
Левый аудио выход
4.
Общее заземление для аудио
сигнала
5.
Заземление для синего
6.
Левый аудио вход
7.
Вход синего
8.
Регулировка аудио/видео
9.
Заземление для зеленого
10.
Не используется
11.
Вход зеленого
12.
Не используется
13.
Заземление для красного
14.
Не используется
15.
Вход для красного
16.
Управление красным/зеленым/
синим
17.
Заземление для видео сигнала
18.
Заземление для сигнала управ-
ления красным/зеленым/синим
19.
Видео выход
20.
Видео вход
21.
Экран штекера
SCART (INPUT 2)
1. Правый аудио выход
2.
Правый аудио вход
3.
Левый аудио выход
4.
Общее заземление для аудио
сигнала
5.
Земля
6.
Левый аудио вход
7.
Не используется
8.
Регулировка аудио/видео
9.
Земля
10.
Управление AV LINK
11.
Не используется
12.
Не используется
13.
Земля
14.
Не используется
15.
Вход для сигнала насыщенности
цвета S-Video
16.
Не используется
17.
Заземление для видео сигнала
18.
Земля
19.
Видео выход
20.
Видео вход/Вход S-Video
21.
Экран штекера
SCART (INPUT 3)
1.
Правый аудио выход
2.
Правый аудио вход
3.
Левый аудио выход
4.
Общее заземление для аудио
сигнала
5.
Земля
6.
Левый аудио вход
7.
Вход синего
8.
Регулировка аудио/видео
9.
Земля
10.
Не используется
11.
Вход зеленого
12.
Не используется
13.
Земля
14.
Не используется
15.
Вход для красного/вход сигнала
насыщенности цвета S-Video
16.
Управление красным/зеленым/
синим
17.
Заземление для видео сигнала
18.
Земля
19.
Видео выход
20.
Видео вход/Вход S-Video
21.
Экран штекера
