Pyccкий

52

• Прикрепите центральный держатель к нижнему

центральному отверстию на задней панели телевизора

с Плоским Экраном при помощи двух, имеющихся в

комплекте винтов.

1. Сначала ввинтите винт в

круглое отверстие.

2. Затем ввинтите винт в

овальное отверстие.

Винты для установки

громкоговорителей

(M5 × 10 мм)

Держатель громкоговорителя

(центральный)

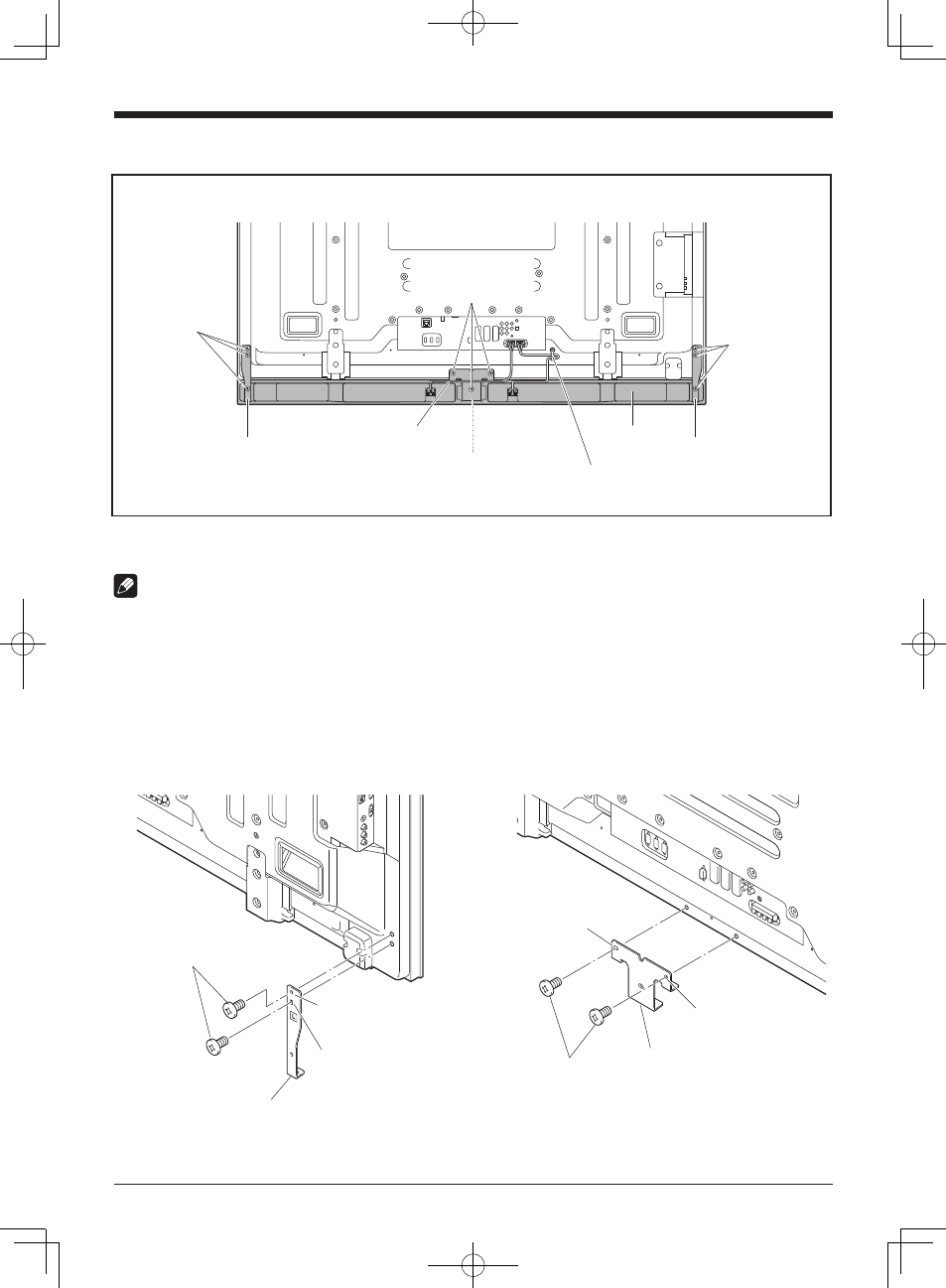

УСТАНОВКА НА ТЕЛЕВИЗОРЕ С ПЛОСКИМ ЭКРАНОМ

Держатель

громкоговорителя (правый)

Держатель

громкоговорителя (левый)

Громкоговоритель

Держатель громкоговорителя

(центральный)

Телевизор с Плоским Экраном с установленным громкоговорителем

Винты для установки

громкоговорителей

(M5 × 10 мм)

Винты для установки

громкоговорителей

(M5 × 10 мм)

Винты для установки

громкоговорителей

(M5 × 10 мм)

Кабельный зажим

(аксессуары телевизора с Плоским Экраном)

Кабель громкоговорителя

При использовании подставки-столика:

ВНИМАНИЕ:

До того как крепить громкоговоритель, пожалуйста, прикрепите столик-подставку модели PDK-TS35 (или другой столик-

подставку телевизора с Плоским Экраном Pioneer) к телевизору с Плоским Экраном.

1. Прикрепите держатели громкоговорителей к задней панели телевизора с

Плоским Экраном.

• Прикрепите держатели к правой и левой сторонам внизу

– с правой и левой стороны задней панели телевизора с

Плоским Экраном при помощи имеющихся в комплекте

винтов.

1. Сначала завинтите

винт в верхнем

винтовом отверстии.

2. Затем завинтите винт

в винтовом

отверстии прямо под

верхним отверстием.

Винты для установки

громкоговорителей

(M5 × 10 мм)

Держатель громкоговорителя (левый)

(Показано прикрепление держателя к

левой стороне. С правой стороны

крепление производится тем же образом.)
