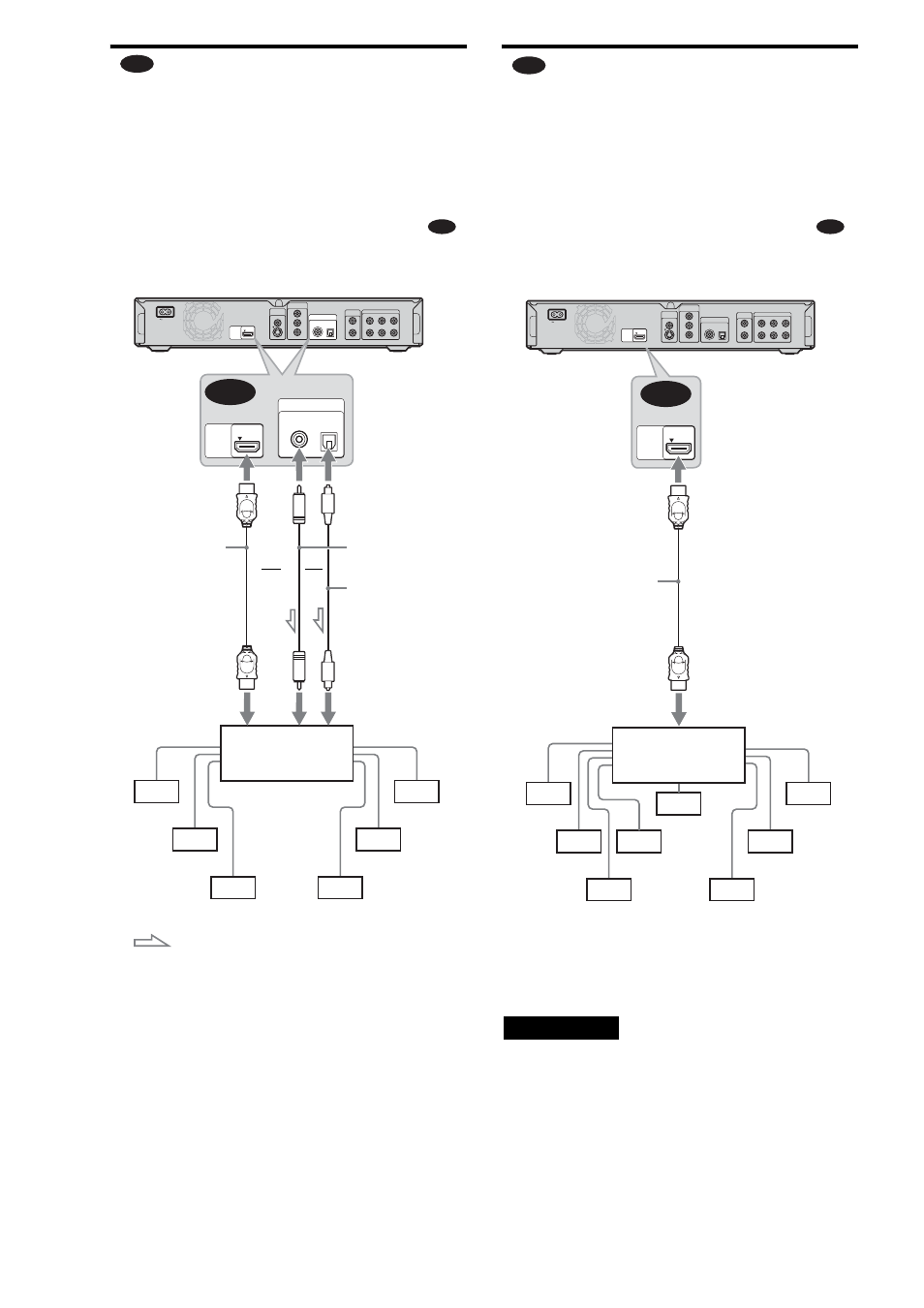

Подключение к усилителю

(приемнику) аудио/видеосигналов
с цифровым входным гнездом и
6 громкоговорителями

Если требуется использовать функции Dolby Digital
или декодер DTS на усилителе (приемнике) аудио/
видеосигналов, подсоедините его с помощью
цифрового гнезда, как показано в конфигурации

.

Данное подключение используется для более
реалистичного эффекта аудиоприсутствия.

Подключение к усилителю

(приемнику) аудио/видеосигналов
с входным гнездом HDMI и
8 громкоговорителями

Если усилитель (приемник) аудио/видеосигналов
способен принимать 8-канальные сигналы Linear PCM
при подсоединении HDMI, можно насладиться
объемным звучанием, используя конфигурацию

.

VIDEO

OUT

COMPONENT

VIDEO OUT

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

5.1CH OUTPUT

VIDEO

Y

L

R

AUDIO

OUT

L

R

WOOFER

COAXIAL

OPTICAL

FRONT

REAR

CENTER

S VIDEO

HDMI

OUT

D-2

AC IN

PB/CB

PR/CR

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

COAXIAL

OPTICAL

HDMI

OUT

к гнезду DIGITAL
OUT (COAXIAL
или OPTICAL)

Коаксиальный
цифровой кабель
(не прилагается)
Оптический
цифровой кабель
(не прилагается)

к коаксиальному или
оптическому
цифровому входу

[Громкоговорители]

[Громкоговорители]

Задний (L)

Задний (R)

Сверхнизкочастотный
громкоговоритель

Передний (L)

Передний (R)

Центральный

Усилитель (приемник)
аудио/видеосигналов
с декодером

: Передача сигнала

к гнезду HDMI OUT

Кабель HDMI
(не прилагается)

или

к входному гнезду
HDMI

Проигрыватель Blu-ray Disc

или

z

Совет

Для получения информации о правильном расположении
громкоговорителей см. инструкции по эксплуатации
подсоединяемых компонентов.

D-2

D-2

VIDEO

OUT

COMPONENT

VIDEO OUT

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

5.1CH OUTPUT

VIDEO

Y

L

R

AUDIO

OUT

L

R

WOOFER

COAXIAL

OPTICAL

FRONT

REAR

CENTER

S VIDEO

HDMI

OUT

D-3

AC IN

PB/CB

PR/CR

HDMI

OUT

[Громкоговорители]

[Громкоговорители]

Задний1 (L)

Задний1 (R)

Задний2 (L)

Передний (L)

Передний (R)

Центральный

Усилитель (приемник)
аудио/видеосигналов
с выходами 8 каналов

к гнезду HDMI OUT

Кабель HDMI
(не прилагается)

к входному гнезду HDMI

Проигрыватель Blu-ray Disc

z

Совет

Для получения информации о правильном расположении
громкоговорителей см. инструкции по эксплуатации
подсоединяемых компонентов.

Примечание

Не все HDMI-совместимые усилители (приемники) аудио/
видеосигналов способны принимать 8-канальные сигналы
Linear PCM. См. также инструкцию по эксплуатации
подсоединенного усилителя (приемника) аудио/
видеосигналов.

Задний2 (R)

Сверхнизкочастотный

громкоговоритель
