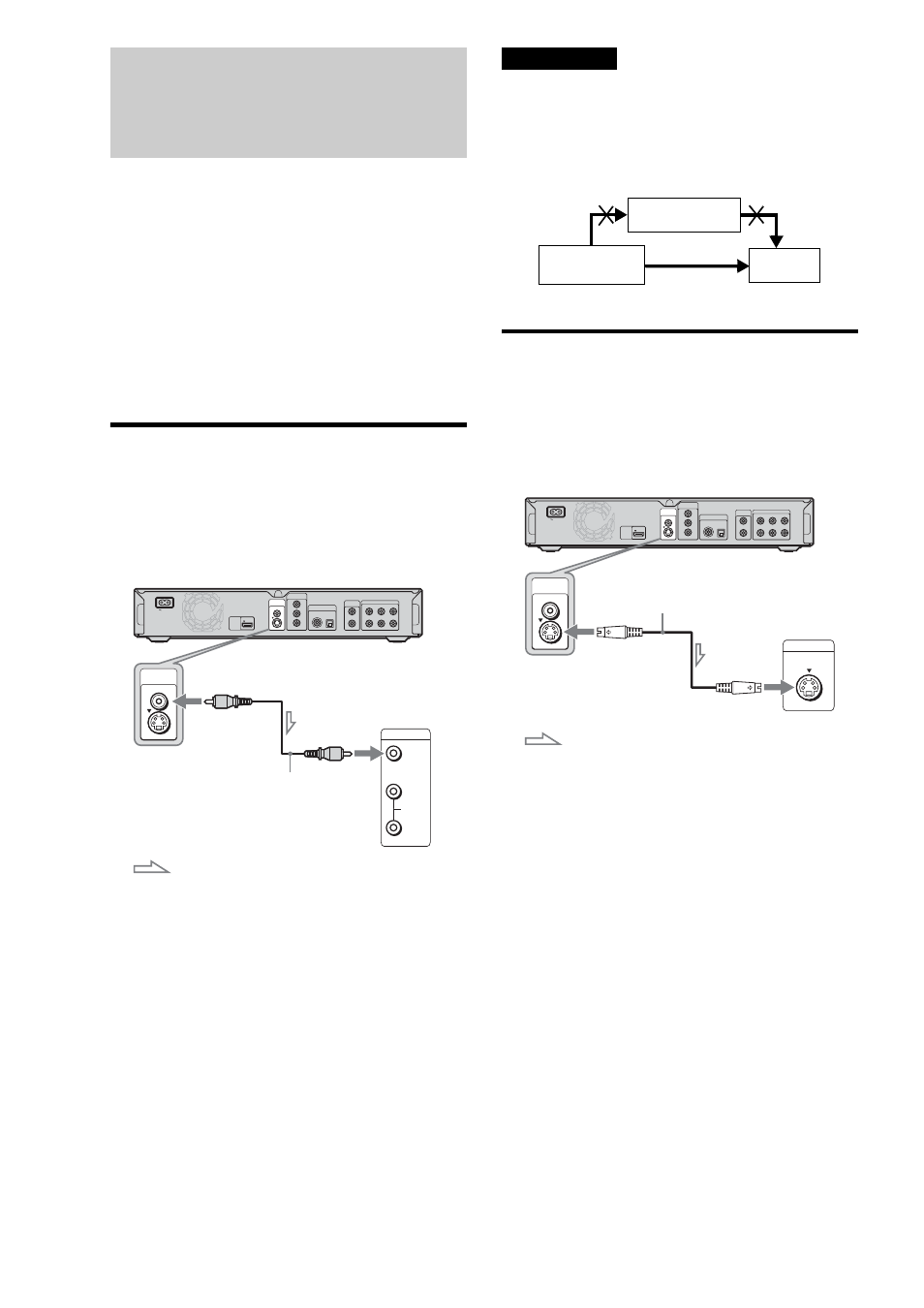

Шаг 2: Подсоединение
видеокабелей/кабеля
HDMI

Подключите проигрыватель к телевизору, проектору
или усилителю (приемнику) аудио/видеосигналов с
помощью видеокабеля. Выберите одну из
конфигураций A – D в соответствии с входным
гнездом на телевизоре, проекторе или усилителе
(приемнике) аудио/видеосигналов.
Для просмотра сигналов в прогрессивном формате
1080p на совместимом телевизоре, проекторе или
мониторе с входным гнездом HDMI необходимо
выбрать конфигурацию D. Для просмотра сигналов в
прогрессивных форматах 480p/576p/720p или
чересстрочном формате 1080i на совместимых
устройствах с компонентными входными гнездами
видеосигнала можно использовать конфигурацию C.

A

Подсоединение к гнезду

видеовхода

Подсоедините прилагаемый видеокабель (желтый) к
желтому гнезду (видео). Используется для просмотра
изображений стандартного качества.

Подсоединение к телевизору с экраном 4:3

В зависимости от диска, возможно, изображения не
будут соответствовать размеру экрана телевизора. Для
изменения форматного соотношения см. стр. 49.

Примечание

Не подсоединяйте кассетный видеомагнитофон и т. д. между
телевизором и проигрывателем. При передаче сигналов
проигрывателя через кассетный видеомагнитофон, возможно,
не удастся получить четкого изображения на экране
телевизора. Если телевизор оснащен только одним гнездом
аудио/видеовхода, подсоедините проигрыватель к этому
гнезду.

B

Подсоединение к входному

гнезду S VIDEO

Подсоедините проигрыватель с помощью кабеля
S VIDEO (не прилагается). Используется для
просмотра изображений высокого качества.

VIDEO

OUT

COMPONENT

VIDEO OUT

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

5.1CH OUTPUT

VIDEO

Y

L

R

AUDIO

OUT

L

R

WOOFER

COAXIAL

OPTICAL

FRONT

REAR

CENTER

S VIDEO

HDMI

OUT

AC IN

PB/CB

PR/CR

AUDIO

INPUT

L

R

VIDEO

VIDEO

OUT

VIDEO

S VIDEO

Проигрыватель Blu-ray Disc

к гнезду VIDEO OUT

Видеокабель (прилагается)

Телевизор, проектор или
усилитель (приемник)
аудио/видеосигналов

: Передача сигнала

(желтый)

(желтый)

Видеомагнитофон

Проигрыватель

Blu-ray Disc

Телевизор

Подсоедините
напрямую

VIDEO

OUT

COMPONENT

VIDEO OUT

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

5.1CH OUTPUT

VIDEO

Y

L

R

AUDIO

OUT

L

R

WOOFER

COAXIAL

OPTICAL

FRONT

REAR

CENTER

S VIDEO

HDMI

OUT

INPUT

S VIDEO

AC IN

PB/CB

PR/CR

VIDEO

OUT

VIDEO

S VIDEO

к гнезду S VIDEO

Кабель S VIDEO (не прилагается)

Телевизор, проектор или
усилитель (приемник)
аудио/видеосигналов

: Передача сигнала

Проигрыватель Blu-ray Disc
