Подсоединение к телевизору
При данном подсоединении для вывода звука будут
использоваться громкоговорители телевизора.
Подсоединение к
стереофоническому усилителю
(приемнику) с
2 громкоговорителями
Используйте подключение
, если
стереофонический усилитель (приемник) оснащен
только входными аудиогнездами L и R. Используйте
подключение
, если стереофонический усилитель
(приемник) оснащен цифровым входным гнездом.

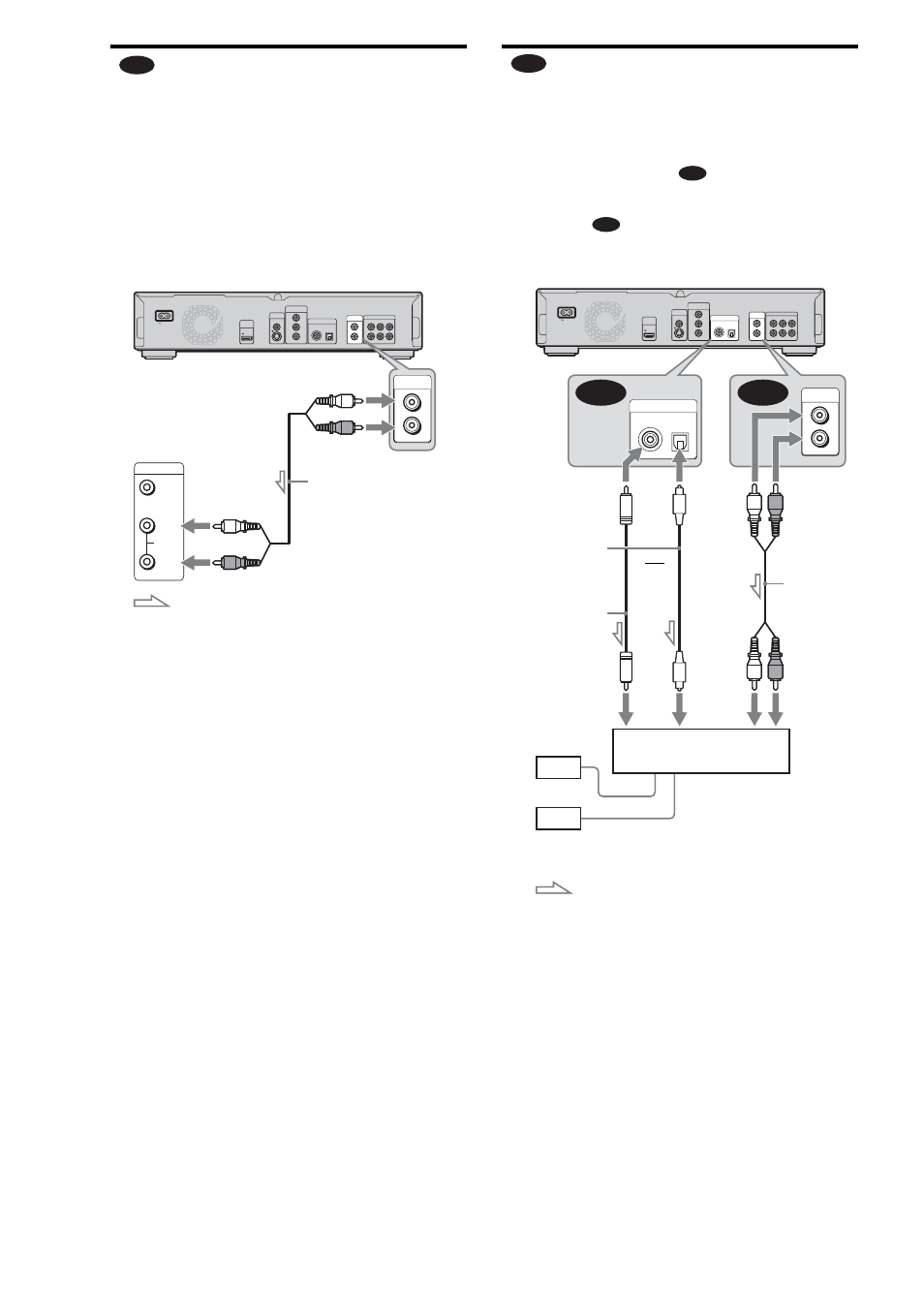

PB/CB
