104

6

3

1

2

4

5

7

8

9

!™

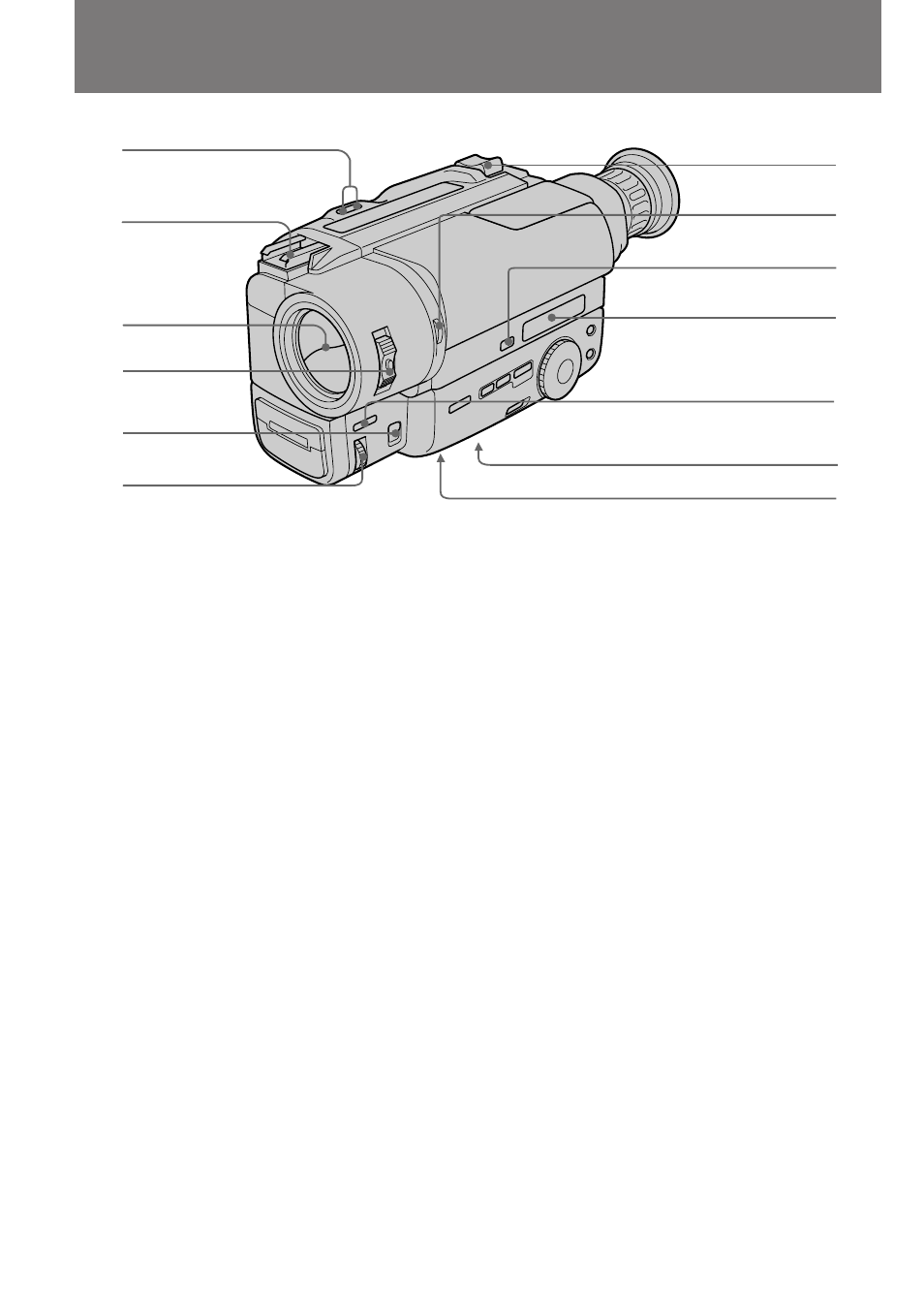

Identifying the parts

1 EDITSEARCH button (p. 22)
2 Intelligent accessory shoe (CCD-TR840E/

TR845E only) (p. 111)/Accessory shoe (CCD-
TR511E/TR640E only)

3 Lens cover
4 POWER switch (p. 14)
5 FOCUS switch (CCD-TR511E/TR640E/

TR840E/TR845E only) (p. 50)

6 NEAR/FAR dial (CCD-TR511E/TR640E/

TR840E/TR845E only) (p. 50)

7 Power zoom lever (p. 17)
8 NIGHTSHOT switch (CCD-TR511E/TR640E/

TR840E/TR845E only) (p. 44)

9 COUNTER RESET button (p. 16)
0 Display window (p. 112)

FADER button (CCD-TR511E/TR640E/

TR840E/TR845E only) (p. 42)

!™ Tripod receptacle (p. 21)

Make sure that the length of the tripod screw
is less than 6.5 mm (9/32 inch) otherwise, you
cannot attach the tripod securely and the
screw may damage the camcorder.

Lithium battery compartment (p. 75)

1 Кнопка EDITSEARCH (стр. 22)
2 Башмак для установки

вспомогательного оборудования
(только CCD-TR840E/TR845E) (стр. 111) /
Держатель для вспомогательных
принадлежностей
(только CCD-TR511E/
TR640E)

3 Крышка объектива
4 Выключатель POWER (стр. 14)
5 Переключатель FOCUS (только CCD-

TR511E/TR640E/TR840E/TR845E) (стр. 50)

6 Диск NEAR/FAR (только CCD-TR511E/

TR640E/TR840E/TR845E) (стр. 50)

7 Рычаг приводного трансфокатора

(стр. 17)

8 Выключатель NIGHTSHOT (только CCD-

TR511E/TR640E/TR840E/TR845E) (стр. 44)

9 Кнопка COUNTER RESET (стр. 16)
0Окошко дисплея (стр. 112)
Кнопка FADER (только CCD-TR511E/

TR640E/TR840E/TR845E) (стр. 42)

!™ Держатель треноги (стр. 21)

Убедитесь, что длина винта треноги менее
6,5 мм. В противном случае Вы не сможете
надержно подсоединить треногу, а винт
может повредить видеокамеру.

Отсек литиевой батарейки (стр. 75)

Опознавание частей
