STR-DH820

4-266-497-82(1)

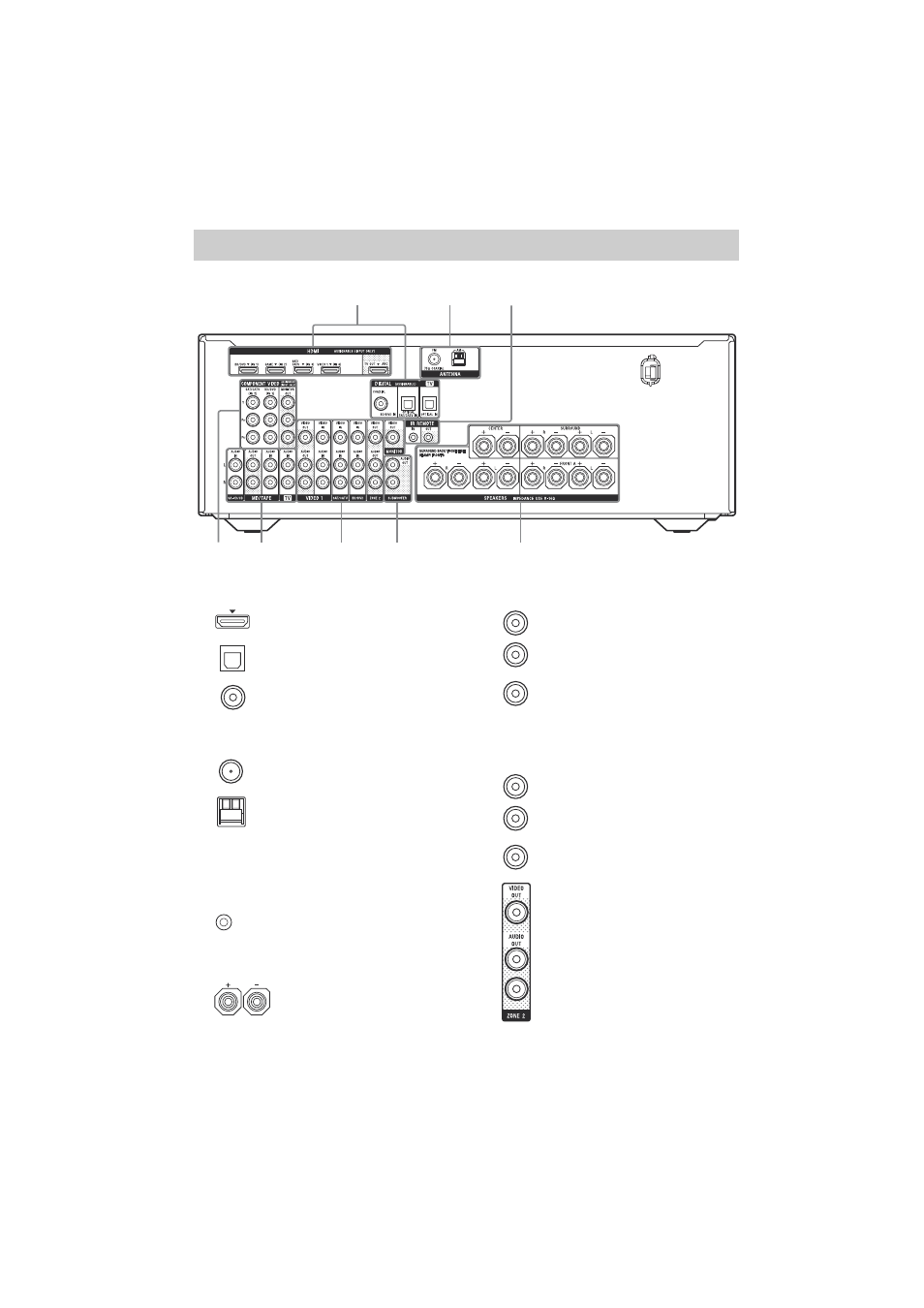

Задняя панель

4

5

6

5

7

1

2

3

A Секция DIGITAL INPUT/OUTPUT

Гнезда HDMI IN/OUT*

(стр. 23, 27, 28, 29, 30)

Гнезда OPTICAL IN

(стр. 23, 27, 28)

Гнездо COAXIAL IN (стр. 27)

B Секция ANTENNA

Гнездо FM ANTENNA

(стр. 33)

Разъемы AM ANTENNA

(стр. 33)

C Гнезда управления для

оборудования Sony и других
внешних устройств

Гнезда IR REMOTE IN/OUT

(стр. 74)

D Секция SPEAKERS (стр. 21)

E Секция AUDIO INPUT/OUTPUT

Гнезда AUDIO IN/OUT
(стр. 23, 32)

Гнезда AUDIO OUT

(стр. 21)

F Секция VIDEO/AUDIO INPUT/

OUTPUT (стр. 23, 27, 28, 30)

Гнезда AUDIO IN/OUT

Гнезда VIDEO IN/OUT*

Гнезда AUDIO OUT
Гнездо VIDEO OUT

(стр. 74)

Белый
(L)

Красный
(R)

Черный

Белый
(L)

Красный
(R)

Желтый
