Разъем «PHONES»
Стандартный
стереофонический штекер
Входной разъем усилителя «AUX IN»
или аналогичный PIN-штекер
ЛЕВЫЙ
(Белый)
ПРАВЫЙ
(Красный)
Стандартные гнезда
Стандартные
штекеры
Усилитель для
электромузыкальных
инструментов (клавишных,
гитары и т.д.)
ВХОД 1
ВХОД 2
Входной разъем усилителя
«AUX IN» или аналогичный
Разъем «PHONES/OUTPUT»
Соединение для передачи
аудиосигналов
Стандартный
стереофонический штекер
Усилитель для
электромузыкальных
инструментов (клавишных,
гитары и т.п.)
Белый Красный
ЛЕВЫЙ ПРАВЫЙ
PIN-штекер
17

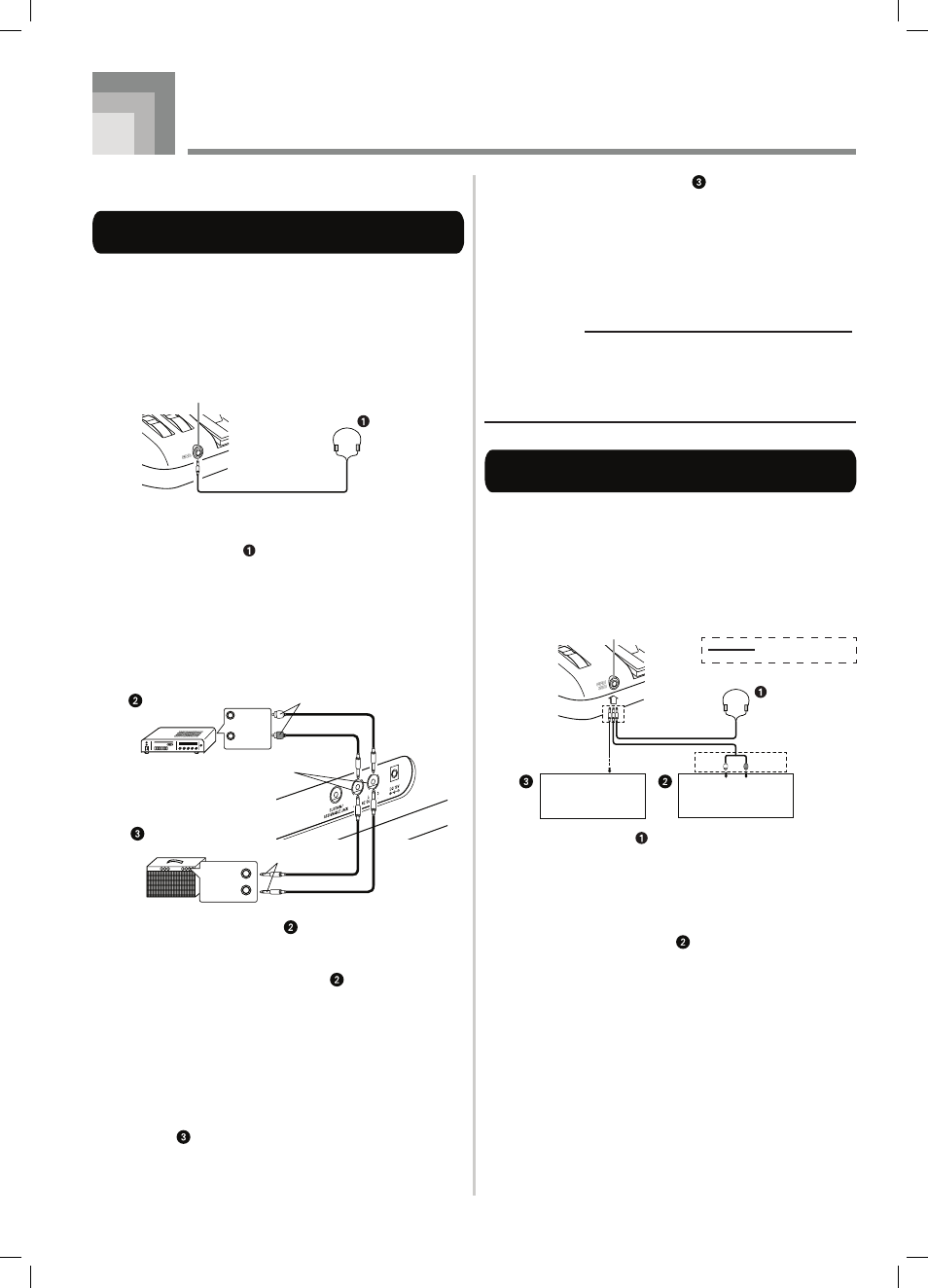

Соединения
• WK-3800/WK-8000
Разъемы «PHONES» [Наушники]
и «LINE OUT» [Линейный выход]
Перед подсоединением наушников или другого внешнего
устройства установите на минимум уровень громкости на
инструменте и подключаемом устройстве. После подключе-
ния можно установить требуемый уровень громкости.
[Передняя панель]
Подключение наушников
При подключении наушников встроенные громкоговори-
тели клавиатуры отключаются, поэтому вы можете играть
на инструменте даже глубокой ночью, не причиняя никому
беспокойства.
[Задняя панель]
Подключение аудиоаппаратуры
Используйте имеющиеся в продаже соединительные шну-
ры для подключения аудиоаппаратуры к двум разъемам
клавиатуры, как показано на рисунке .
При этой конфигурации, как правило, необходимо уста-
навливать переключатель входов аудиоаппаратуры в поло-
жение входа (например, «AUX IN» [Вход дополнительного
оборудования]), к которому присоединен шнур от музы-
кального инструмента. Для регулировки уровня громкости
используйте регулятор инструмента «MAIN VOLUME».
Подключение к усилителю для электромузыкальных
инструментов
Используйте имеющиеся в продаже соединительные шну-
ры для подключения усилителя к двум разъемам клавиа-
туры, как показано на рисунке . Для подключения вам
необходимо самостоятельно приобрести соединительные
кабели, подобные показанным на рисунке. Для регулиров-
ки уровня громкости используйте регулятор инструмента
«MAIN VOLUME».
• Если на вашем усилителе имеется только одно входное
гнездо, подсоединяйте шнур только к гнезду «L/MONO».
ПРИМЕЧАНИЕ
• Вы также можете подсоединить к порту USB клавиатуры
компьютер или секвенсор. См. раздел «Подключение к
компьютеру» на стр. 80 для получения более подробной
информации.
• WK-3300
Разъем «PHONES/OUTPUT»
[Наушники/Выходной сигнал]
Перед подсоединением наушников или другого внешнего
устройства установите на минимум уровень громкости на
инструменте и подключаемом устройстве. После подключе-
ния можно установить требуемый уровень громкости.
[Передняя панель]
Подключение наушников
При подключении наушников встроенные громкоговори-
тели клавиатуры отключаются, поэтому вы можете играть
на инструменте даже глубокой ночью, не причиняя никому
беспокойства.
Подключение аудиоаппаратуры
Для подключения клавиатуры к аудиоаппаратуре исполь-
зуйте имеющийся в продаже соединительный шнур со
стандартным штекером на одном конце и двумя PIN-ште-
керами на другом. Имейте в виду, что для подключения к
клавиатуре необходимо использовать стереофонический
штекер, в противном случае на выход будет подаваться сиг-
нал только от одного стереофонического канала. При этой
конфигурации, как правило, необходимо устанавливать пе-
реключатель входов аудиоаппаратуры в положение входа
(как правило, обозначается как «AUX IN» [Вход дополни-
тельного оборудования] или аналогично), к которому при-
соединен шнур от музыкального инструмента. Более под-
робные указания смотрите в документации, прилагаемой к
аудиоаппаратуре.
