JAGUAR JX-110 «Инструкция по эксплуатации системы» © 2001
9
ПОДСОЕДИНЕНИЕ ПРОВОДОВ СИСТЕМЫ
Основной 13-контактный разъем
Провод
Подсоединение
КРАСНЫЙ
К положительной клемме аккумулятора (+12В)
ЧЕРНЫЙ
К «массе»
ОРАНЖЕВЫЙ
К Н.Р. реле блокировки стартера или зажигания (-)
РОЗОВЫЙ
Отрицательный выход 2-го канала (к дополнительному
реле отпирания замка багажника или к дополнительным
аксессуарам)
СЕРЫЙ
К светодиодному индикатору СИД (-)
ЖЕЛТЫЙ/ЗЕЛЕНЫЙ
К +12В на замке зажигания
БЕЛЫЙ/ЧЕРНЫЙ
К сирене (+)
БЕЛЫЙ/СИНИЙ
К цепи управления габаритными огнями (+)
КРАСНЫЙ/БЕЛЫЙ
К постоянному источнику питания +12В
ЗЕЛЕНЫЙ
К отрицательному триггеру капота и/или багажника
КОРИЧНЕВЫЙ
К отрицательному триггеру двери
СИНИЙ
К положительному триггеру двери
ЧЕРНЫЙ/КРАСНЫЙ
К Фиолетовому проводу переключателя Valet (Черный
провод от переключателя Valet подсоедините к «массе»)
4-контактный разъем для подключения датчика удара
Провод
Функция
ЧЕРНЫЙ
«масса» при включенном режиме охраны, макс. 500 мА.
КРАСНЫЙ
+12В
БЕЛЫЙ
Основная зона датчика
СИНИЙ
Зона предупреждения датчика

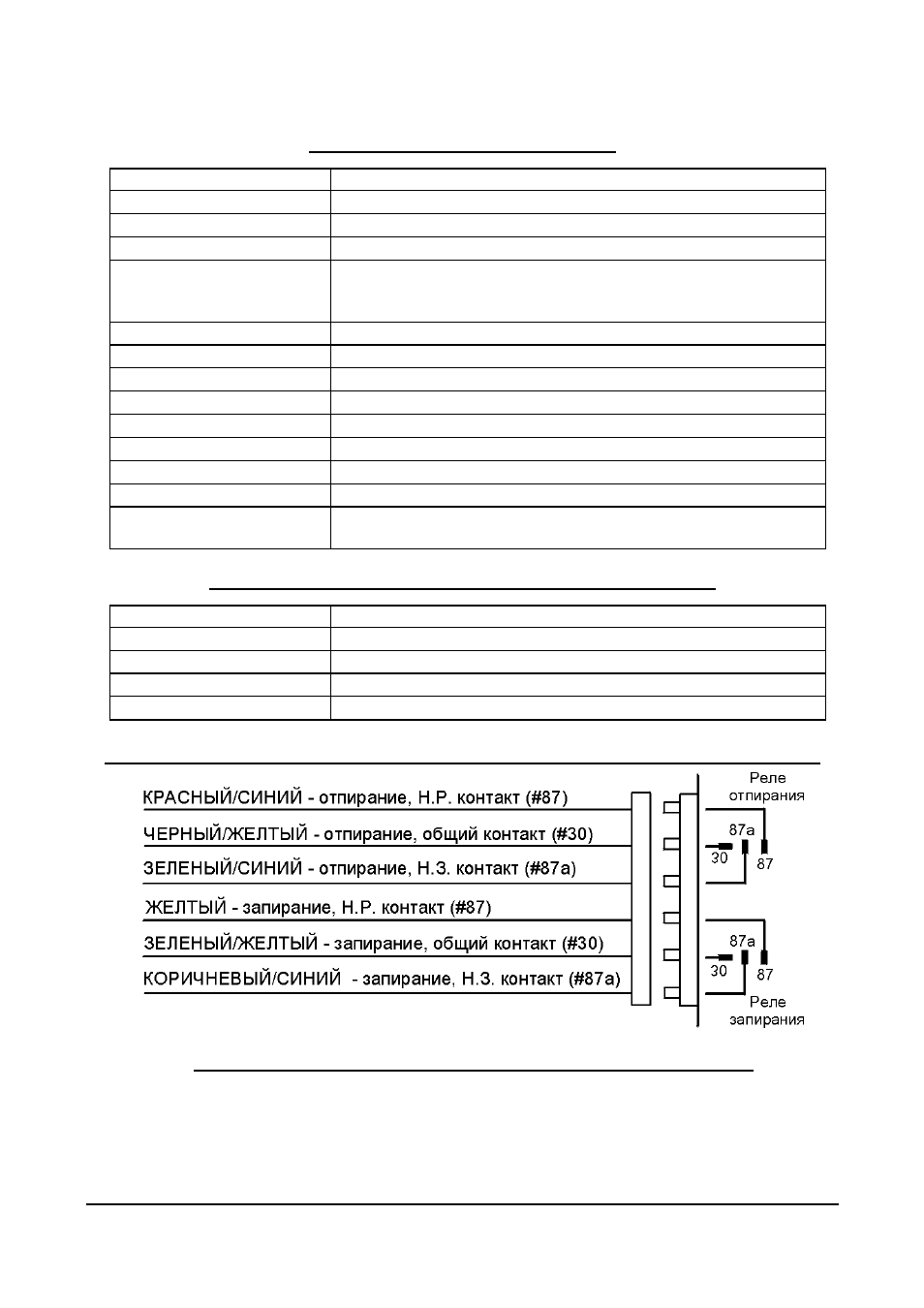

6-контактный разъем для подсоединения к электроприводам замков дверей
ПОДСОЕДИНЕНИЕ К ЭЛЕКТРОПРИВОДАМ ЗАМКОВ ДВЕРЕЙ
Перед подключением системы к штатным электроприводам замков дверей необходимо
определить тип штатной системы центрального замка. Для этого – выньте выключатель
дверного замка из панели двери водителя и протестируйте провода, идущие от
выключателя.
