Сонар

Режим отображения данных сонара “Раздельное увеличение”

В этом режиме отображения показания сонара отображаются в виде диаграммы на весь экран, часть которой

отображается на этом же экране в увеличенном масштабе.
На главном экране выберите пункт

Сонар

>

раздельное увеличение

.

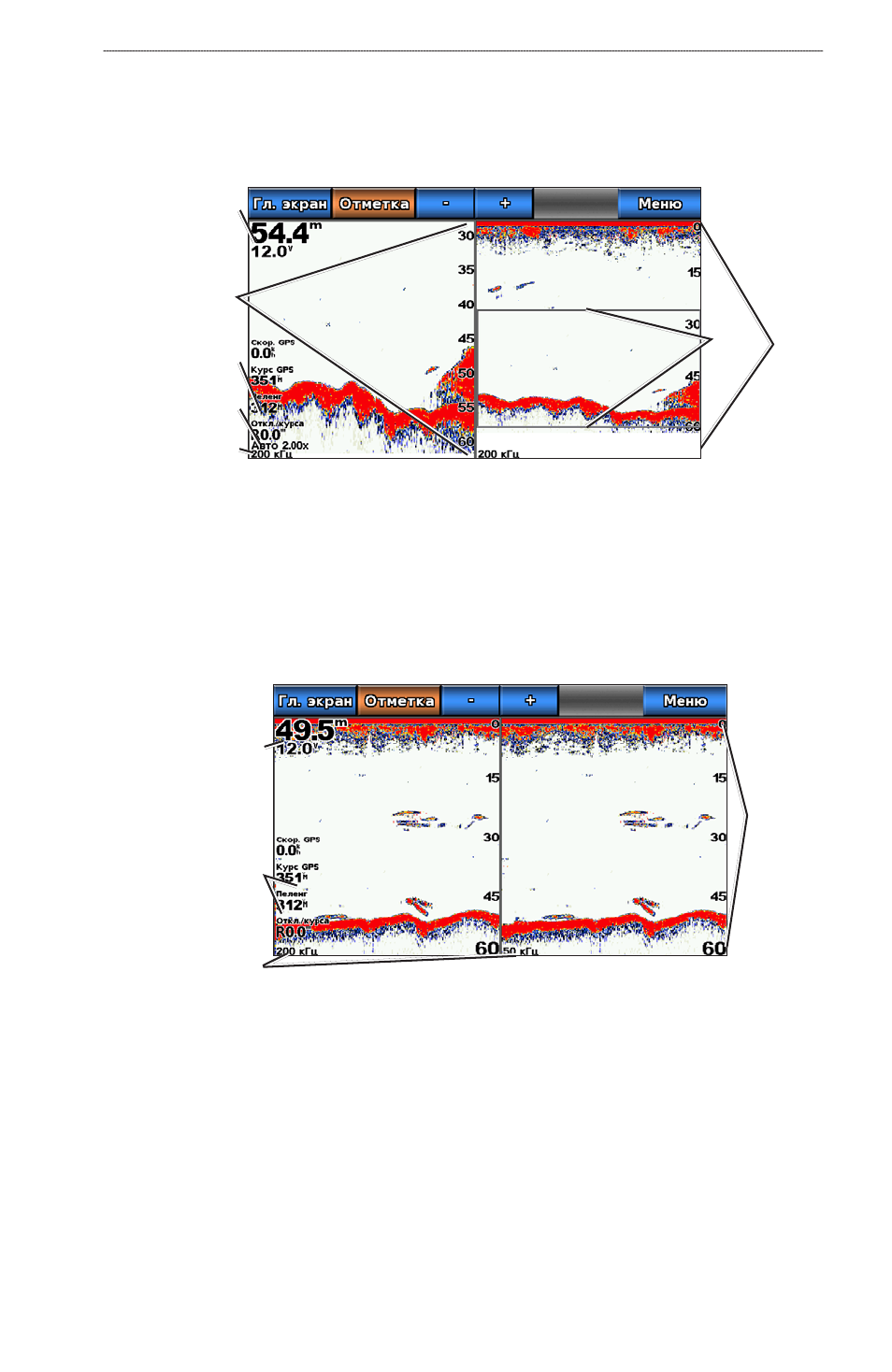

Режим отображения данных сонара Раздельное увеличение

Диапа­

зон

Глубина, скорость

течения и напряжение

устройства

Скорость GPS и

курс GPS

Частота датчика

Уровень

масштабирования

Шкала глубин при

увеличении

Окно

увеличе­

ния

Режим отображения данных сонара “Разделить частоты”

В этом режиме в левой части экрана отображается диаграмма, на которой представлены показания сонара

при работе на частоте 200 кГц, а в правой — на частоте 50 кГц.
ПриМечАНие. Для использования режима отображения данных сонара “Разделить частоты” необходим

двухчастотный датчик.
На главном экране выберите

Сонар

>

разделить частоты

.

Диапазон

Глубина, скорость

течения и напряжение

устройства

Скорость GPS и

курс GPS

Частоты

датчика

Режим отображения данных сонара “Разделить частоты”

Изменение одного режима отображения данных сонара на другой

1. На главном экране выберите пункт

Карты

.

2. Выберите режим отображения данных сонара.
3. Выберите пункт

Меню

>

изменить сонар

.

4. Выберите другой режим отображения данных сонара.
