УСТАНОВКА
ПОДКЛЮЧЕНИЕ ГАЗА
• Система подачи газа должна удовлетворять местным предписаниям.
• Дополнительную информацию о местных предписаниях некоторых стран можно найти в
прилагаемом отдельно Листке национальных правил техники безопасности Если информация по
Вашей стране отсутствует, обратитесь за разъяснениями к лицу, выполняющему установку.
• Подсоединение варочной панели к трубе системы газоснабжения или к баллону с газом должно
выполняться с использованием жесткой медной или стальной трубы с патрубками,
соответствующими действующим нормам, или же с использованием шланга со сплошной
поверхностью из нержавеющей стали, соответствующего местным нормам. Максимальная длина
шланга составляет 2 м.

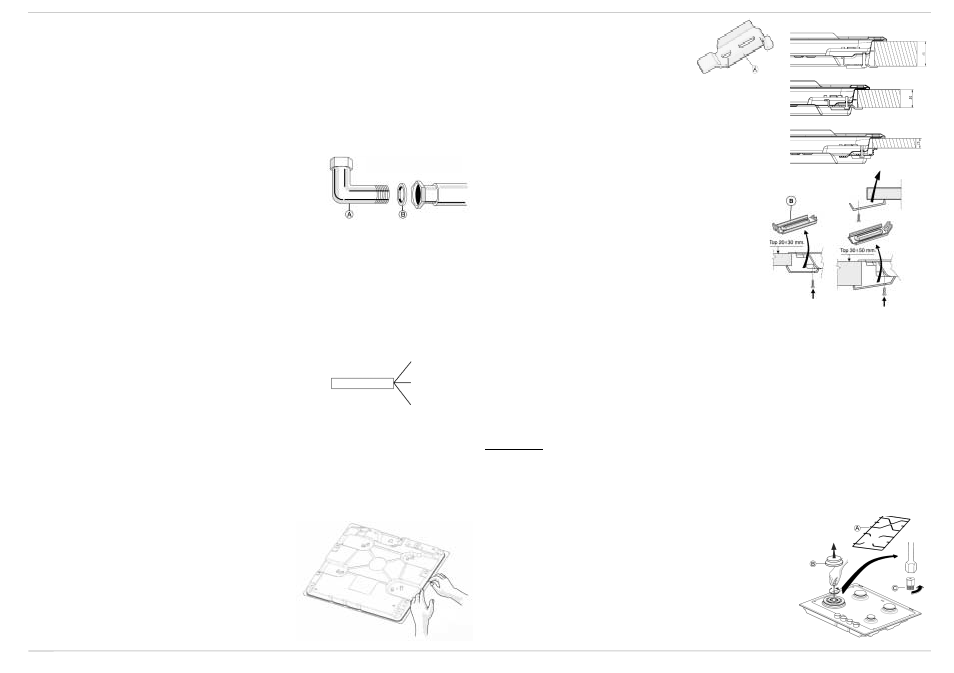

• Прежде чем подсоединить трубу к патрубку углового отвода
(A), вставьте имеющуюся в комплекте поставки кольцевую
прокладку (B), как того требует стандарт EN 549.
Внимание: в случае использования шланга из нержавеющей стали он должен устанавливаться
так, чтобы не касаться никаких подвижных частей кухонной мебели. Шланг должен
прокладываться в зоне, где отсутствуют какие-либо препятствия и где возможен контроль
состояния шланга в любой его точке.
• После подключения к системе подачи газа проверьте отсутствие утечек газа при помощи
мыльного водного раствора.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
• Подключение к электрической сети должно выполняться с соблюдением местных норм.
• Данные по напряжению и потребляемой мощности указаны на табличке технических данных.
• Заземление прибора обязательно по закону.
• Изготовитель не несет никакой ответственности за травмы людей или животных или ущерб,
нанесенный собственности, явившиеся результатом несоблюдения этих требований.
• При установке варочной панели необходимо предусмотреть однополюсный автоматический
выключатель с расстоянием между разомкнутыми контактами не менее 3 мм.
• Если требуется заменить шнур питания, то технические характеристики нового шнура
должны точно совпадать с характеристиками фирменного шнура питания, поставляемого
изготовителем (тип HO5V2V2H2-F - T90°C или тип HO5RR-F). Операцию замены должен
выполнить специалист сервисного центра или квалифицированный электрик.
МОНТАЖ
Очистите поверхность прокладки, поставляемой
вместе с прибором, по всему периметру и наложите
ее на варочную панель, как показано на рисунке.
Земля
(желтый/
зеленый)
L
N
Установите варочную панель в монтажный
проем столешницы, вырезанный по
размерам, указанным в Листке описания
изделия
Примечание: шнур питания должен иметь
достаточную длину для того, чтобы его можно
было извлечь в направлении вверх.
Для закрепления варочной панели
используйте скобы (A) èëè (B), имеющиеся в
комплекте поставки. Вставьте скобы в
соответствующие отверстия (они обозначены
стрелкой) и закрепите их винтами в
соответствии с толщиной столешницы
(см. рисунок справа).
НАСТРОЙКА НА РАЗЛИЧНЫЙ ТИП ГАЗА
Если Вы намерены эксплуатировать прибор на газе, тип которого отличается от типа газа,
указанного на табличке технических данных и оранжевом ярлыке, приклеенном к верхней части
варочной панели, замените инжекторы.
Отклейте оранжевый ярлык и в дальнейшем храните его вместе с буклетом данного руководства.
Используйте регуляторы давления, пригодные для работы с параметрами давления газа,
указанными в Листке описания изделия.
•
Замену газовых сопел должен выполнять специалист сервисного центра или квалифицированный
техник.
• Сопла, не входящие в комплект поставки, необходимо заказать в сервисном центре.
• Отрегулируйте положение кранов, соответствующее минимальной подаче газа.
Примечание: при использовании сжиженного нефтяного газа (G30/G31), винты,
регулирующие минимальную подачу газа, должны быть затянуты до упора.
Если поворот ручек горелок требует усилий, обратитесь в сервисный центр для замены
неисправного крана горелки.
ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу “Инжекторы” в Листке описания изделия)
• Снимите решетки (A)
• Извлеките горелки (B)
• Пользуясь торцевым гаечным ключом нужного размера, отвинтите
инжектор (C)
• Замените его инжектором, пригодным для нового типа газа.
Прежде чем устанавливать варочную панель, не забудьте
прикрепить прилагаемую к инжекторам табличку с калибровочными
параметрами газа таким образом, чтобы она закрыла предыдущую
информацию о калибровочных параметрах газа.
Верх 40 мм
Верх 30 мм
Верх 20 мм
A: Металлическая
B: Стеклянная
