Рекомендуется периодически обрабатывать
поверхность варочной панели имеющимися в
продаже специальными средствами, следуя
указаниям изготовителя.
Телескопические ручки (в зависимости от
модели)
•
Специальное приспособление позволяет
приподнимать ручки примерно на 1 см для того,
чтобы выполнить чистку находящихся под ними
участков.
•
После завершения чистки установите ручку в
первоначальное положение.
РУКОВОДСТВО ПО ПОИСКУ НЕИСПРАВНОСТЕЙ
Варочная панель не работает
Проверьте, есть ли напряжение в сети.
Выключите и вновь включите варочную панель,
чтобы проверить, устранена ли неполадка.
Проверьте, не находится ли ручка в положении “0”.
Переключите многополюсный выключатель в
положение Off (Выкл) на несколько минут, затем
вновь переведите его в положение On (Вкл).
Варочная панель не выключается
Немедленно отсоедините панель от сети, вынув
вилку кабеля питания из розетки.
ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
Прежде чем обращаться в сервисный центр
•
Попробуйте устранить неисправность
самостоятельно, следуя указаниям, приведенным в
разделе “Руководство по поиску неисправностей“.
Если после выполнения вышеописанных действий
Вам не удалось устранить неисправность, то
обратитесь в ближайший сервисный центр.
При этом сообщите:
•
краткое описание неисправности;
•
тип и модель варочной панели;
•
сервисный номер (число после слова “SERVICE” на
паспортной табличке, расположенной под
варочной панелью); сервисный номер также указан
в гарантийном обязательстве;
•
Ваш полный адрес;
•
Ваш номер телефона.
В случае необходимости ремонта варочной панели
обращайтесь в авторизованный сервисный центр
(такой центр гарантирует использование фирменных
запасных частей и правильный ремонт прибора).
Несоблюдение этих указаний может стать
причиной нарушения техники безопасности и
ухудшения качества работы прибора.
УСТАНОВКА
Рекомендации
ВНИМАНИЕ! Операции установки или обслуживания
должны выполняться при условии отсоединения
панели от электрической сети.
•
Все электрические соединения должны быть
выполнены до подключения прибора к
электрической сети.
•
Установка должна осуществляться
квалифицированным специалистом при
соблюдении инструкций изготовителя и в
соответствии с действующими местными нормами.
•
После распаковки варочной панели проверьте ее на
отсутствие повреждений, которые могли возникнуть
во время транспортировки. При возникновении
каких либо проблем, обратитесь к продавцу
или в ближайший сервисный центр.
Подготовка кухонной мебели к установке
•
Прежде чем устанавливать прибор, вырежьте в
рабочей поверхности необходимые отверстия.
Удалите все стружки и опилки, которые могли бы
помешать нормальной работе прибора.
Внимание! Для встраивания варочной панели в
рабочую поверхность из отличного от дерева
материала (мрамора, пластика, керамики, камня и т.д.)
не забудьте запросить в сервисном центре кронштейны
крепления (Рис. 2), указав код 4819 404 78697.
•
Рабочая поверхность, в которую должна быть
установлена варочную панель, должна иметь
толщину не менее 20 мм и не более 50 мм.
•
Вставьте разделительную панель на расстоянии не
менее 90 мм от нижней части варочной панели для
того, чтобы сделать невозможным доступ к ней
пользователя.
•
В случае если предусматривается установка
варочной панели над духовкой, то эта духовка
должна быть производства нашей компании и
должна быть снабжена системой охлаждения.
•
Нельзя вставлять никакие материалы между
варочной панелью и духовкой (например,
поперечины, теплоизоляцию и т.п.).
•
Если варочная панель устанавливается рядом с
кухонным шкафом, то необходимо оставить зазор
не менее 100 мм между кромкой варочной панели
и стенкой шкафа.
•
Вырежьте в рабочей поверхности отверстие под
варочную панель, имеющее указанные размеры.
•
По краям выполненного в рабочей поверхности
отверстия рекомендуется нанести клей для дерева
или силикон.
•
Установите на варочную панель прилагаемую
прокладку (если она не была уже установлена),
предварительно очистив поверхности контакта.
Варочная панель из стеклокерамики
ВНИМАНИЕ! Прежде чем приступить к установке
варочной панели, удалите защитную пленку (если
она имеется).
Убедитесь, что размеры выполненного в рабочей
поверхности отверстия под варочную панель
соответствуют чертежу с соблюдением всех допусков.
Нельзя вставлять варочную панель в отверстие рабочей
поверхности с усилием. Это может привести к разрушению
стеклокерамической панели (даже спустя какое то время)!
•
Если рабочая поверхность изготовлена из
дерева, то выполните установку с использованием
прилагаемых зажимов и винтов.

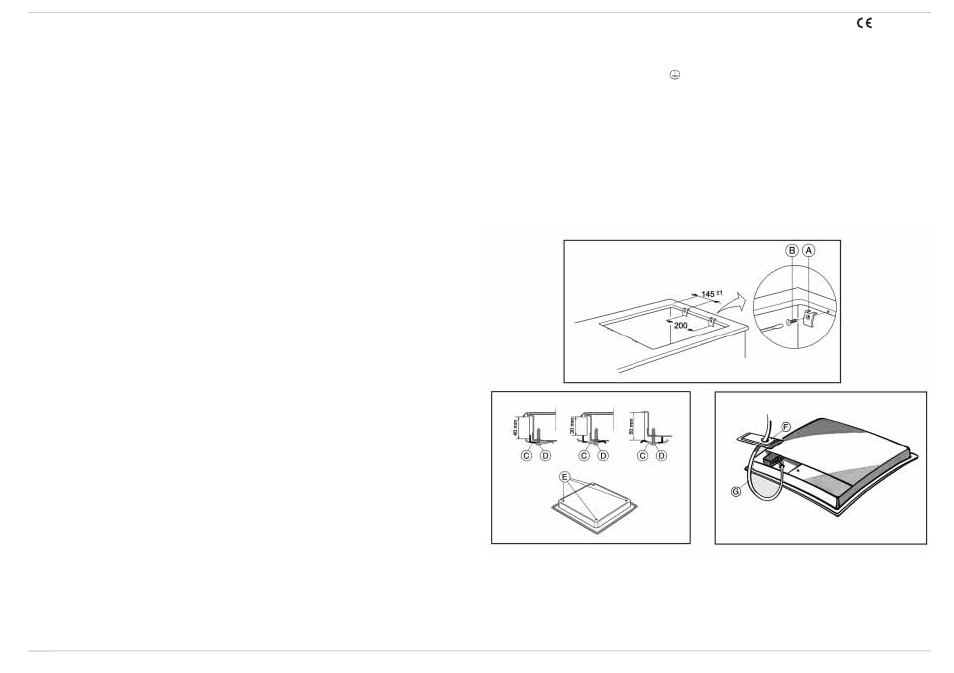

1. Закрепите зажимы (A) (рис. 1) с помощью
соответствующих прилагаемых винтов (B)
(рис. 1),
как это показано на рисунке, соблюдая все
указанные расстояния.
2. Вставьте варочную панель в отверстие рабочей
поверхности.
•
Если рабочая поверхность изготовлена из
мрамора, пластика, керамики, камня и т.д., то
для крепления варочной панели следует
использовать специальные скобы (C) (рис. 2).
1. Вставьте варочную панель в отверстие рабочей
поверхности (рис. 1).
2. Установите 4 скобы (C), как указано на рис. 2 с
учетом толщины рабочей поверхности.
3. Вкрутите 4 винта (D) в отверстия (E) (рис. 2).
Подключение к электрической сети
•
Заземление прибора обязательно по закону.
•
Подключение прибора к электрической сети
должно выполняться квалифицированным
специалистом в соответствии с инструкциями
изготовителя и при соблюдении действующих
местных норм.
•
Лицо, выполняющее установку, несет
ответственность за правильное выполнение
электрических соединений и за соблюдение
правил техники безопасности.
•
Кабель питания должен иметь достаточную длину
для того, чтобы подключить прибор, встроенный в
кухонную мебель, к электрической сети.
•
Согласно правилам техники безопасности при
установке прибора должен использоваться
многополюсный выключатель с минимальным
зазором между контактами не менее 3 мм.
•
Использование переходников и удлинителей не
допускается.
•
После завершения установки электрические
компоненты должны быть недоступны.
Подключение к электрической сети
Примечание: желто зеленый провод должен быть
подсоединен к винту, снабженному символом
.
•
Удалите оплетку кабеля питания (G) на участке
длиной около 70 мм.
•
Удалите защитную оболочку проводов на участке
длиной около 10 мм. Вставьте кабель (G) в
отверстие в крышке (F).
•
Вставьте кабель в кабельный зажим и
подсоедините провода к коробке с зажимами,
следуя указаниям, приведенным на схеме, которая
нанесена на крышке.
•
Вытяните кабель питания (G), пользуясь
кабельным зажимом.
•
Установите на место и закрепите защитную
крышку (F).
•
После выполнения электрических соединений
установите сверху варочную панель и
зафиксируйте ее на крепежных зажимах, как
показано на рисунке.
Заявление о соответствии
•
Данная варочная панель допускает контакт с
пищевыми продуктами и соответствует
требованиям Директивы ЕЭС 89/109 EEC.
•
Данная варочная панель (класс Y) разработана
исключительно для приготовления пищи. Любой
другой способ использования (например, обогрев
помещения) является недопустимым и
представляет опасность.
•
Данная варочная панель разработана, изготовлена
и выпущена в продажу в соответствии со
следующими нормами:
требованиями к безопасности Директивы ЕЭС
“Низкое напряжение” 73/23;
требованиями к защите Директивы ЕЭС “EMC”
(Электромагнитная совместимость) 89/336/EEC.
требованиями Директивы ЕЭС 93/68/EEC.
Изготовитель сохраняет за собой право вносить
технические изменения в изделие.
Рис.
Рис.
Рис.
