Подключение

11

Подключение

2

Подсоединение

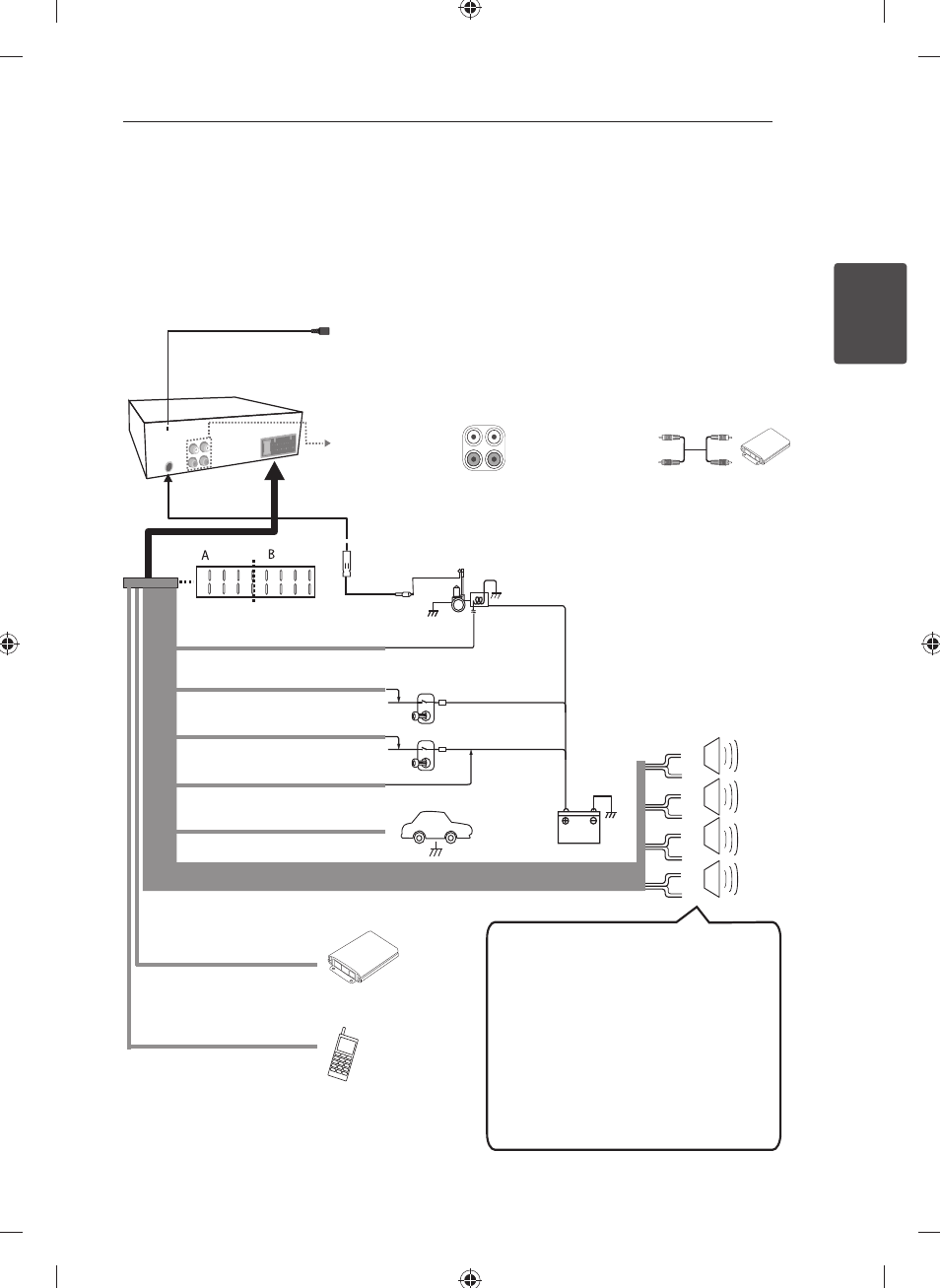

Подключение в автомобиле

Перед установкой проверьте, что переключатель находится в положение ВЫКЛ и удалите клемму с
батареи машины. Чтобы не произошло короткого замыкания.

a b c d
e f g h

a b c d
e f g h

a
b
c
d
e
f
g
h

A

A

A
A

A

A

A
A

A a Серый: спереди справа +

A b Серая/черная полоса: спереди справа -

A c Фиолетовый: сзади справа +

A d Фиолетовая/черная полоса:

сзади справа -

A e Белый: спереди слева +

A f Белая/черная полоса: спереди слева -

A g Зеленый: сзади слева +

A h Зеленая/черная полоса: сзади слева -

телескопическая
антенна с
электроприводом

Управляющее реле

К выходу аудио

(дополнительно)

К входу аудио

(дополнительно)

Усилитель

Усилитель

B f телескопическая антенна с
электроприводом (голубой)

B g регулятор света (розовый)

B c Зажигание (красный)

B h Земля (-) (черный)

B d Батарея (+) (желтый)

B e Подключение пульта
(голубой/белый)

B b

Выкл. Звука

(оранжевый)

B a Не подключено

Выключатель
реостата

Замок зажигания

Вход проводного ДУ (черный): Возможно подключение проводного

адаптера управления. (Дополнительно/ В комплект не входит)

Тыловая левая АС

(левый сабвуфер)

Тыловая правая АС

(правый сабвуфер)

Фронтальная левая АС

Фронтальная правая АС

АКУМУЛЯТОР
