В настоящем пункте описаны детали принтера и их различные функции с
целью, чтобы вы могли использовать все возможности принтера.
Конструкция принтера

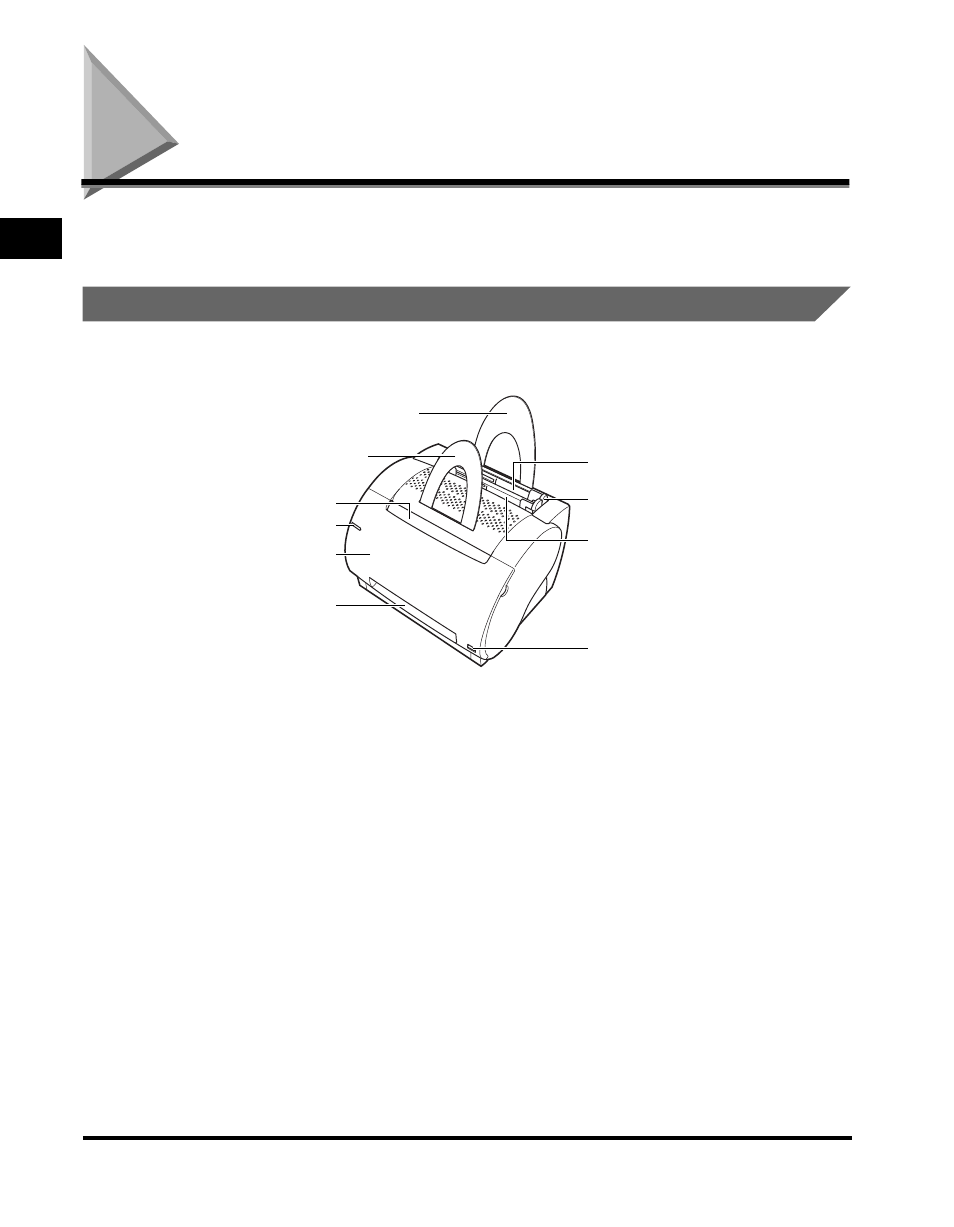

Вид спереди
a
a
a
a Универсальный лоток
Предназначается для подачи различных
носителей таких, как обычная бумага,
конверты, наклейки, пленка и бумага
нестандартных форматов. Емкость лотка
составляет примерно 125 листов обычной
бумаги (64 г/ м
2
). (Смотрите "Загрузка бумаги в
универсальный лоток" на стр. 2-11.)
b
b
b
b Направляющие бумаги
Предназначаются для регулировки ширины
универсального лотка согласно загруженной
бумаге. Их легко можно регулировать рукой.
c
c
c
c Лоток ручной подачи
Предназначается для подачи по одному листу
вручную. (Смотрите "Подача бумаги в лоток
ручной подачи" на стр. 2-19.)
d
d
d
d Переключатель направления вывода
Предназначается для выбора направления
вывода бумаги печатью вверх или вниз.
(Смотрите п. "Выбор направления вывода
бумаги" на стр. 2-8)
e
e
e
e Лоток вывода печатью вверх
Предназначается для вывода бумаги печатью
вверх (Смотрите "Вывод бумаги печатью
вверх" на стр. 2-10.)
f
f
f
f Передняя крышка
Открывается для установки картриджа
тонера, удаления застрявшей бумаги и
техобслуживания принтера.
g
g
g
g Сигнальная лампа питания
Загорается синим цветом при включении
питания принтера.
h
h
h
h Лоток вывода бумаги печатью вниз
Предназначается для вывода бумаги печатью
вниз. (Смотрите "Вывод бумаги печатью
вниз" на стр. 2-9.)
i
i
i
i Подставка для бумаги, выводимой
печатью вниз
Поддерживает отпечатки, выводимые из
лотка вывода бумаги печатью вниз, во
избежание их зависания и изгиба.
j
j
j
j Входная подставка для бумаги
Поддерживает стопку листов бумаги,
загруженной в универсальный лоток, для того,
чтобы листы могли подаваться в щель
правильно.
