Соединения, Impedance selector – Инструкция по эксплуатации Yamaha KMA-1080
Страница 9
7
Ru
РАБ
О
ТА
Ру
сский

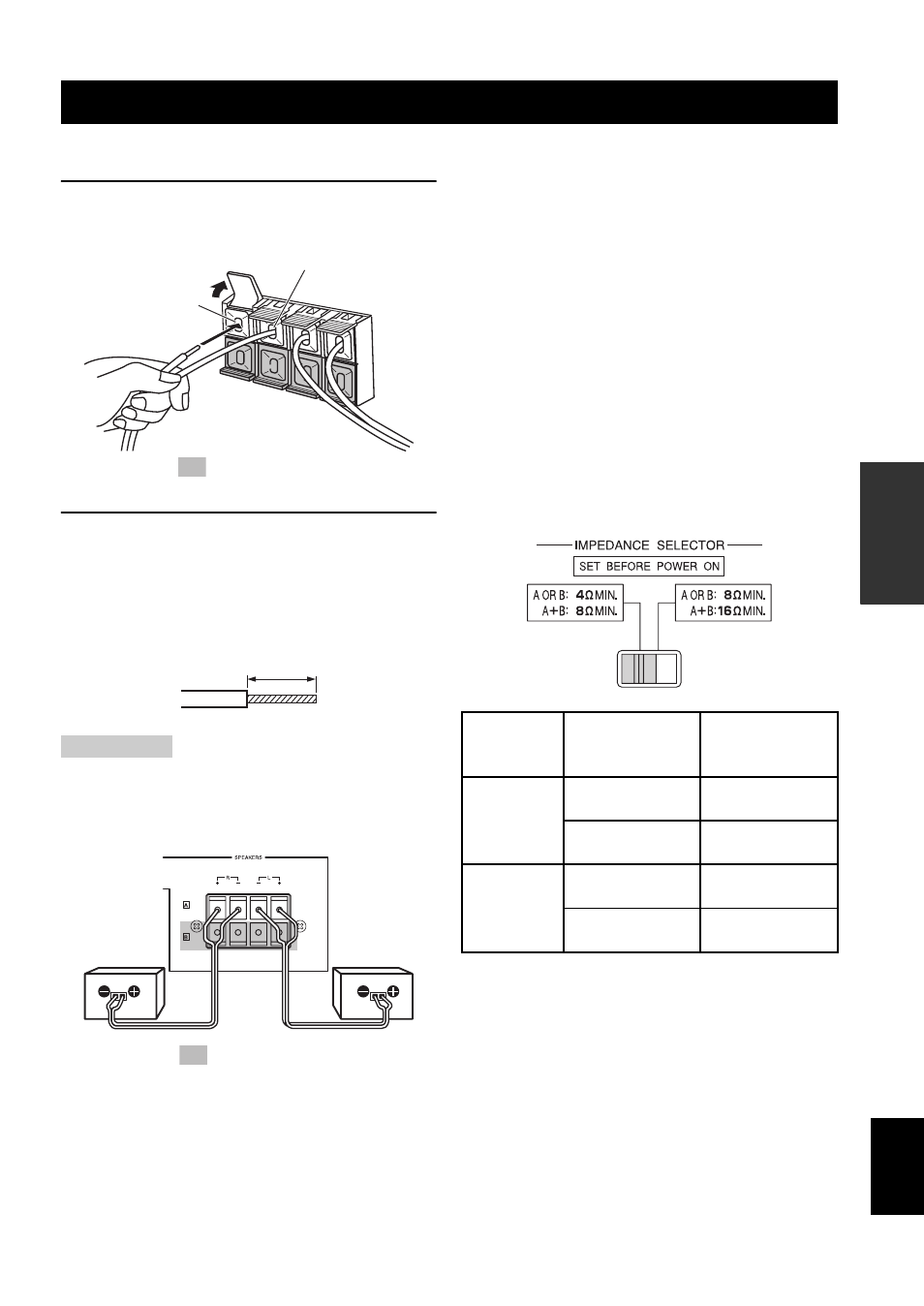

■ Подсоединение проводов колонок
1
Приподнимите рычажок для открытия, а
затем вставьте провод в отверстие.
2
Опустите рычажок, чтобы закрепить
провод.
Перед соединением удалите с конца каждого
провода участок изоляции длиной около 15 мм с
помощью плоскогубцев или другого
инструмента.
Будьте осторожны, чтобы оголенные участки проводов,
выступающие из разъема, не соприкасались друг с другом.
Контакт оголенных участков проводов от разных колонок
может привести к повреждению системы.
■ Меры предосторожности при
подключении колонок
• Максимальная выходная мощность данного
аппарата:
KMA-1080 ...............................................200 Вт + 200 Вт
KMA-980 .................................................150 Вт + 150 Вт
Таким образом, максимальная входная мощность
используемых колонок должна превышать указанную
мощность.
• Чтобы избежать каких-либо неполадок или
повреждений, вызванных несоответствием
оборудования, используйте колонки Yamaha.
[Для KMA-1080]
IMPEDANCE SELECTOR
• Перед включением аппарата обязательно установите
селектор IMPEDANCE SELECTOR на задней панели
в положение, соответствующее используемой
акустической системе.
• Не изменяйте положение селектора IMPEDANCE
SELECTOR при включенном питании аппарата,
поскольку это может привести к его повреждению.
Примеры соединений
Минимальное сопротивление колонки 4
Ω. При
параллельном подключении двух акустических
систем сопротивлением 6
Ω расчетное значение будет
превышено и сработает предохранитель. Если
используется две акустические системы и при этом
часто срабатывает предохранитель, подключите
акустические системы последовательно.
СОЕДИНЕНИЯ
Примечание
Провод (+) к
разъему (+)
Провод (–) к разъему (–)
Затемненная часть (
) относится только к модели KMA-1080.
15 мм
Правая
колонка
Левая
колонка
Затемненная часть (
) относится только к модели KMA-1080.
Положение
переключат
еля
Используемая
акустическая
система
Уровень
сопротивления
колонки
Низкий
Одна акустическая
система
4
Ω
или выше
Две акустические
системы
8
Ω
или выше
Высокий
Одна акустическая
система
8
Ω
или выше
Две акустические
системы
16
Ω
или выше
(Низкий)
(Высокий)
