(Здесь изображена модель для Европы).
A MAINS (кабель питания)
Включите вилку кабеля питания в розетку сети
питания (на стр. 15).
B Выход HDMI
Этот выход HDMI может использоваться для
подключения ко входу HDMI на телевизоре
(см. 13).
C Выход AV MONITOR OUT (модели для
Европы и России)
Этот выход SCART может использоваться для
подключения ко входу SCART на телевизоре
(см. 14).
D FM ANT
Этот разъем используется для подключения
антенны FM (см. 11).
E AM ANT
Этот разъем используется для подключения
антенны AM (см. 11).
F SPEAKERS
Разъемы для подключения акустических систем
(см. 9).
G Выход SUBWOOFER OUT
Разъем для подключения активного сабвуфера
(приобретается отдельно) (см. 10).
H Входы и выходы AUX IN/OUT
Разъемы для подключения записывающего
компонента, такого как CDR, MDR или кассетная
дека (на стр. 14).
I DOCK
Разъем для подключения универсальной док-
станции Yamaha iPod (YDS-10 или YDS-11) или
беспроводного аудиоресивера Bluetooth Yamaha
YBA-10 (см. 47 и 51).
J Выход VIDEO OUT
Выход композитного видеосигнала для подачи на
вход композитного видеосигнала телевизора
(см. 12).
K Выходы COMPONENT VIDEO OUT
Выходы компонентного видеосигнала для подачи
на входы компонентного видеосигнала телевизора
(см. 12).
L Выход OPTICAL DIGITAL OUT
Оптический выход цифрового аудиосигнала для
подачи на оптический вход цифрового
аудиосигнала рекордера CDR или MDR или AV
ресивера/декодера ( см. 14 и 15).

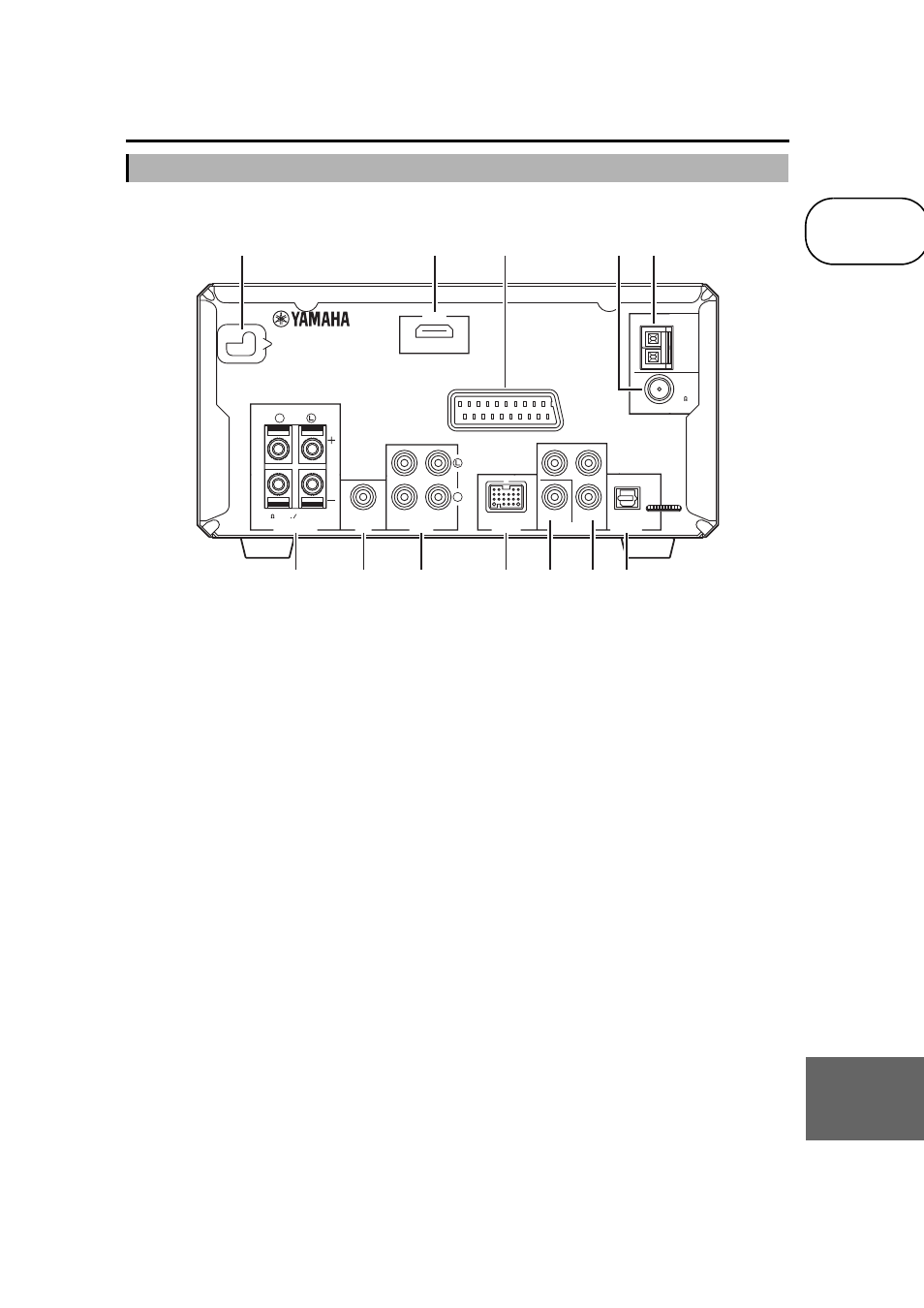

Задняя панель
