Глава 2: Начало работы
14
Ru

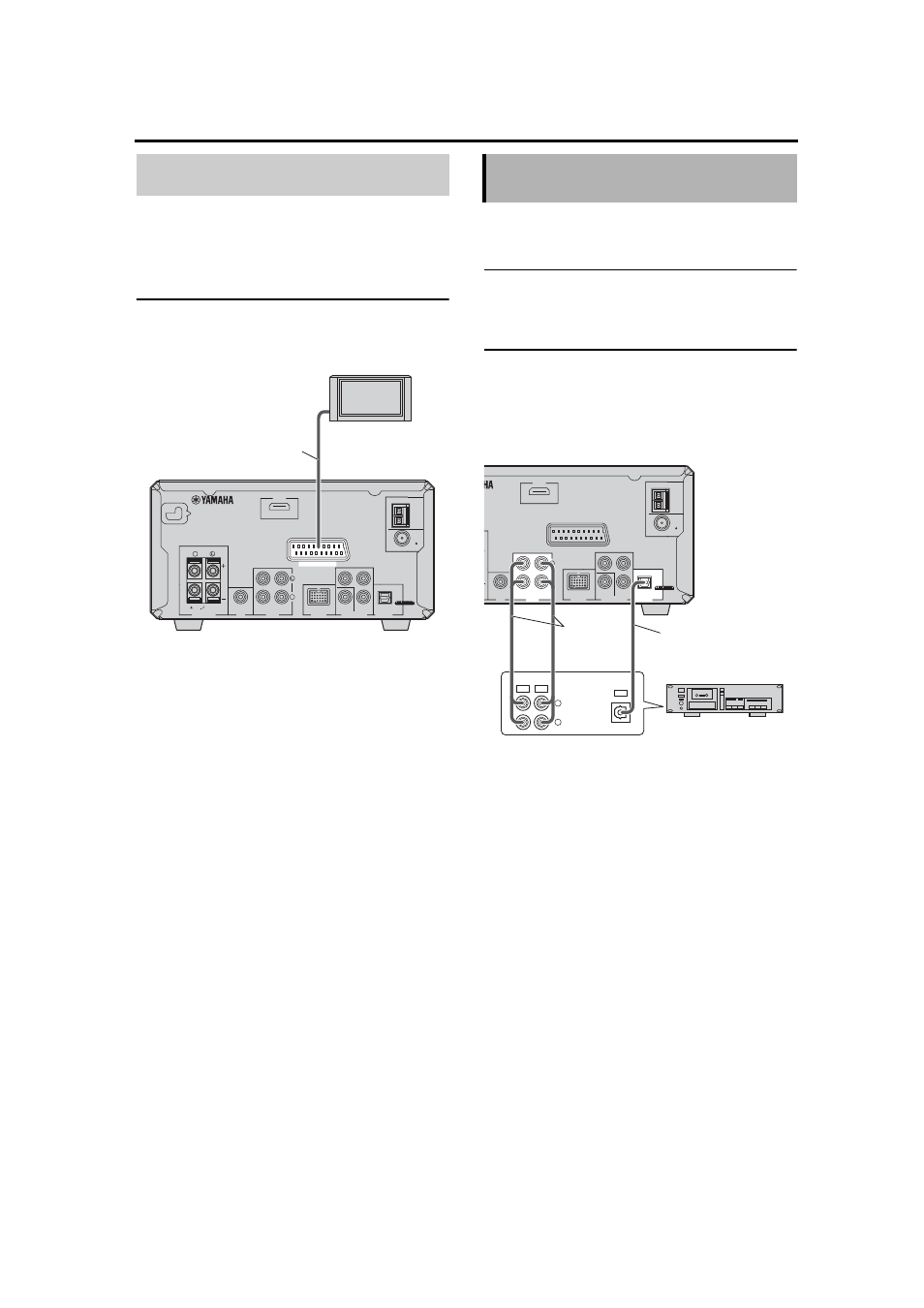

Если в Вашем телевизоре имеется разъем SCART,
его можно подключить к выходу AV MONITOR OUT
DRX-730 для передачи композитного
видеосигнала или RGB компонентного
видеосигнала.
С помощью кабеля SCART (приобретается
отдельно) соедините выход AV MONITOR OUT
DRX-730 со входом SCART телевизора.
Примечания:
• По умолчанию, на выход AV MONITOR OUT
подается композитный видеосигнал. Для
подачи на выход RGB компонентного
видеосигнала выполните в пункте AV Monitor
Out (Аудиовидеовыход) установку RGB
(см. 57).
• Чтобы использовать RGB компонентный
видеосигнал на выходе AV MONITOR OUT,
необходимо выполнять подключение кабелем
SCART со всеми задействованными
контактами (21 контакт).
Для записи и воспроизведения к DRX-730 можно
подключить записывающий компонент, такой как
CDR, MDR или кассетная дека.
1
Аудиокабелем с разъемом (приобретается
отдельно) соедините выходы AUX OUT на
DRX-730 с аудиовходом записывающего
компонента.
2
С помощью другого аудиокабеля с
разъемом (приобретается отдельно)
соедините входы AUX IN на DRX-730 с
аудиовыходом записывающего
компонента.
■ Цифровая запись
Если в записывающем компоненте имеется
оптический цифровой вход, его можно соединить с
выходом OPTICAL DIGITAL OUT DRX-730 для
осуществления цифровой записи.
Более подробную информацию см. в разделе
“Запись” на стр. 53.
Примечания:
• Не подключайте кабель питания к DRX-730,
пока не будут выполнены все иные
соединения.
• Выключите записывающий компонент перед
его подключением к DRX-730.
• На выход OPTICAL DIGITAL OUT подается
аудиосигнал только в случае, если источником
входного сигнала является DVD или USB.
Кроме того, запись некоторых дисков и файлов
может оказаться невозможной из-за защиты от
копирования защищенного авторским правом
контента.
Разъем SCART (Только модели для
Европы и России)
HDMI MAINS
AM
ANT
ANT
GND
FM
UNBAL.
75
OUT
OPTICAL VIDEO OUT IN MIN COMPONENT
DIGITAL DOCK
AV MONITOR OUT
AUX OUT
SUBWOOFER
SPEAKERS VIDEO OUT
P
Y
R P B
R
R
SPEAKER 6
Вход SCART
Кабель SCART
(приобретается
отдельно)
ТВ
(Здесь изображена модель для Европы).
Подключение рекордера
(CDR, MDR и др.)
IN
AUDIO
L
IN OUT
R
OPTICAL
DIGITAL
HDMI
AM
ANT
ANT
GND
FM
UNBAL. 75
OUT
OPTICAL VIDEO OUT IN COMPONENT
DIGITAL DOCK
AV MONITOR OUT
AUX OUT
SUBWOOFER
VIDEO OUT
P
Y
R P B
R
Записывающий
компонент
(CDR, MDR,
кассетная дека)
Аудиокабели с
разъемами
(приобретаютс
я отдельно)
Оптический кабель
(приобретается
отдельно)
(Здесь изображена модель для Европы).
