Подключите акустические системы NX-E700 к DRX-730, как показано ниже.
Примечания:
• Не подключайте кабель питания к DRX-730,
пока не будут выполнены все иные
соединения.
• Обязательно подключите правый динамик к
разъемам “R”, а левый - к “L”.
• Убедитесь в том, что неизолированные жилы
кабеля не касаются других проводов или
металлических деталей DRX-730, поскольку
это может привести к повреждению DRX-730 и
акустических систем.
• Не подключайте колонки с полным
сопротивлением, меньшим минимального
сопротивления, указанного на тыльной
стороне DRX-730.
• Используйте акустические системы с
электромагнитным экранированием, если
планируете располагать их рядом с
телевизором с ЭЛТ-экраном. Если динамики
вызывают помехи на экране, отодвиньте их от
телевизора.
Подключение акустических систем
HDMI
MAINS
AM
ANT
ANT
GND
FM
UNBAL.
75
OUT
OPTICAL
VIDEO
OUT
IN
MIN
COMPONENT
DIGITAL
DOCK
AV MONITOR OUT
AUX
OUT
SUBWOOFER
SPEAKERS
VIDEO OUT
P
Y
R
P
B
R
R
SPEAKER
6

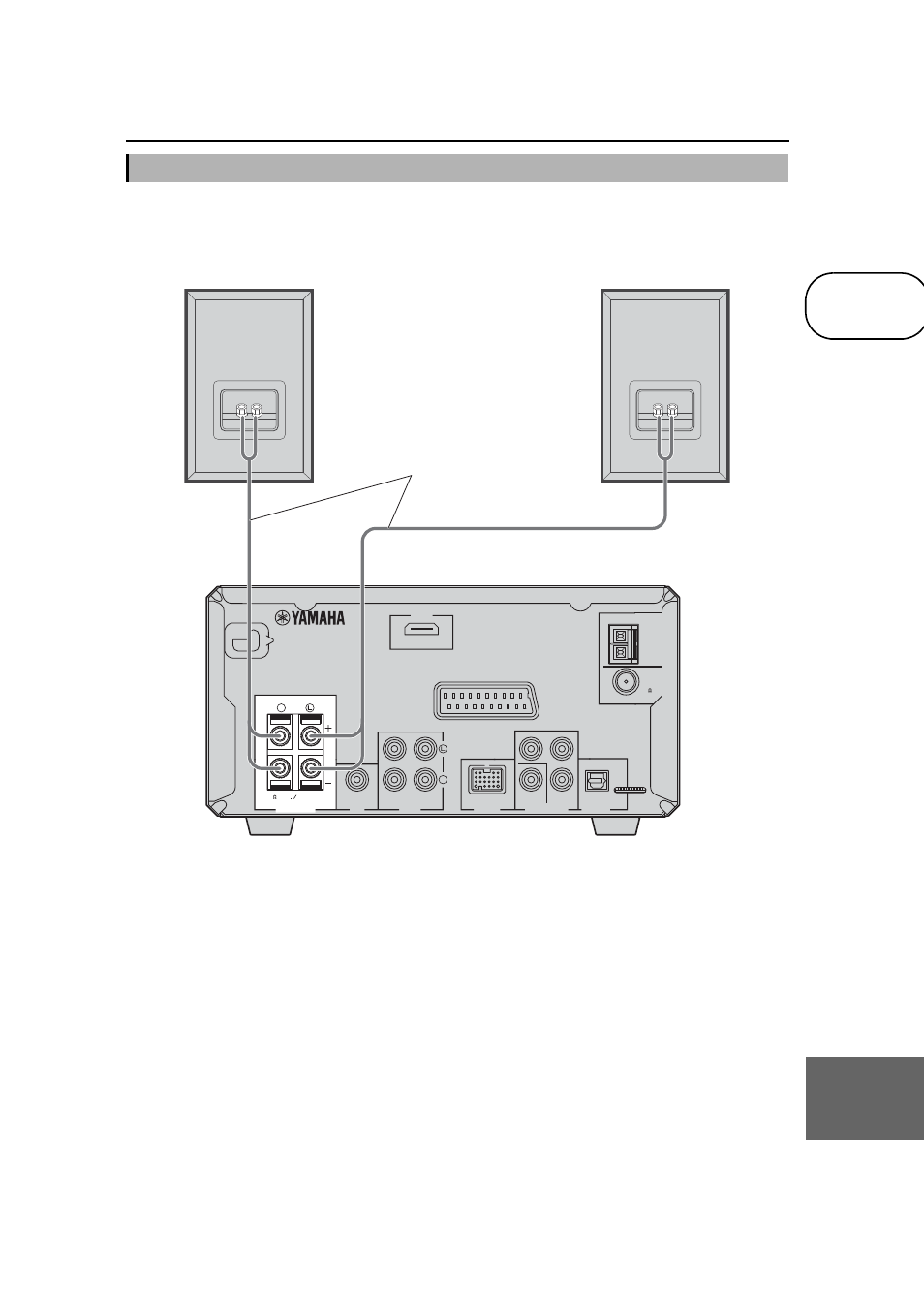

Левая колонка
DRX-730
Правая колонка
Кабели акустических систем
(Здесь изображена модель для Европы).
