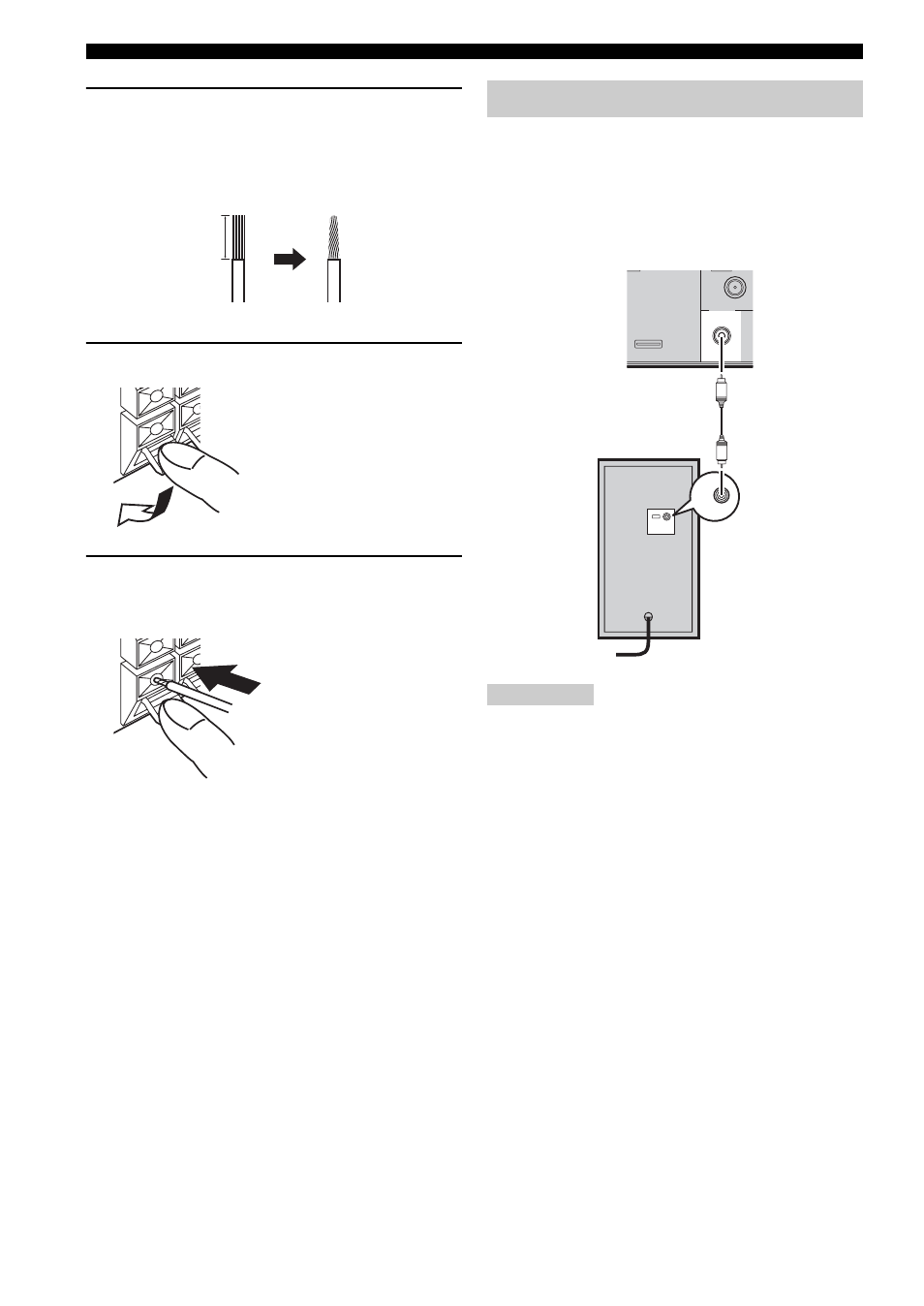

ПОДКЛЮЧЕНИЕ КОЛОНОК
10
Ru
1
Удалите приблизительно 10 мм
изоляционного слоя на концах каждого
кабеля колонки и затем скрутите
открытые провода кабеля для
предотвращения короткого замыкания.
2
Нажмите и удерживайте рычажок.
3
Вставьте один неизолированный провод.
После освобождения рычажок занимает
свое первоначальное положение.
■ Замечания о подключении провода
колонки
Жгут проводов колонки фактически представляет
собой пару изолированных, проложенных бок о
бок проводов. Один из проводов имеет отличный
от другого цвет или форму, возможно, в виде
ленты, с канавкой или выступом. Подсоедините
провод в виде ленты (с канавкой и т.д.) к
контактам “+” (красные) на устройстве и колонке.
Подсоедините немаркированный провод к
контактам “–” (черные) на устройстве и колонке.
Диапазоны низких частот левого и правого
каналов смешиваются на выходе в гнезде
SUBWOOFER OUT.
Соедините разъем SUBWOOFER OUT
устройства с разъемом INPUT сабвуфера при
помощи кабеля сабвуфера (в продаже).
Не подсоединяйте кабель питания данного устройства и
сабвуфера до тех пор, пока не будут подключены все
прочие кабели.
10 мм
Красный: положительный (+)
Черный: отрицательный (–)
Красный: положительный (+)
Черный: отрицательный (–)
Подключение сабвуфера
Примечание
SUBWOOFER
OUT
TUN
INPUT
INPUT
Кабель сабвуфера
(в продаже)
Сабвуфер
(в продаже)
